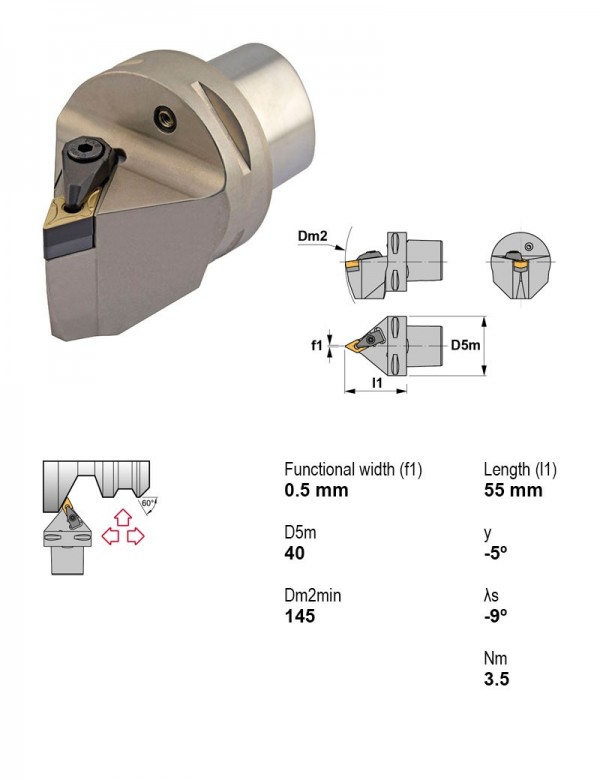

Державка токарная Ø40 мм, 63°
Canela · Державки токарные — профилирование · арт. PSC40-DDNNN00055-15

Державка токарная Ø40 мм, 63°

ПрименениеПрофилирование
Главный угол в плане63°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияНейтральное
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование — 221 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC40-DDHNR27055-15107°30'Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNL27050-1193°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNL27055-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNR27050-1193°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDJNR27055-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40
PSC40-DDNNN00050-1163°Прижим за лункуPSCЕстьНейтральноеОтрицательныйD — ромбическая 55°40
PSC40-DDNNN00055-1563°Прижим за лункуPSCЕстьНейтральноеОтрицательныйD — ромбическая 55°40Текущая
PSC40-DRSNL27050-1245°Прижим за лункуPSCЕстьЛевоеОтрицательныйR — круглая40
PSC40-DRSNR27050-1245°Прижим за лункуPSCЕстьПравоеОтрицательныйR — круглая40
PSC40-DVVNN00062-1672°30'Прижим за лункуPSCЕстьНейтральноеОтрицательныйV — ромбическая 35°40
PSC40-SDNCN00050-1163°Центральный винтPSCЕстьНейтральноеПоложительныйD — ромбическая 55°40
PSC40-SRSCL27050-0645°Центральный винтPSCЕстьЛевоеПоложительныйR — круглая40
Показать ещё · всего в серии 221

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DDNNN00055-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
