EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.3025CTXTF

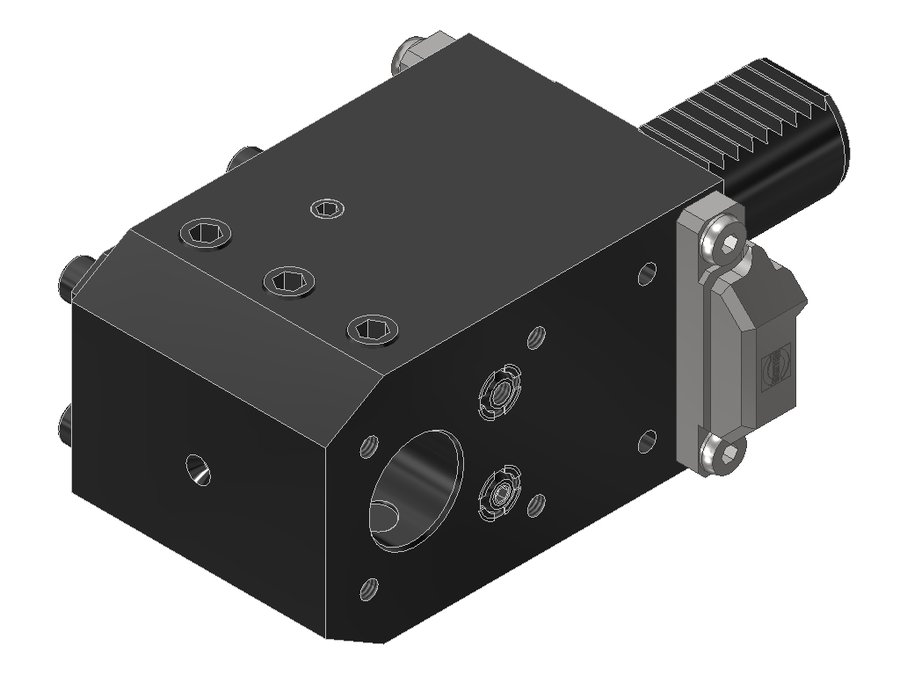

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025CTXTF, хвостовик Ø30, отверстие Ø25 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 25.0 (boring bar) |
| Функциональная длина | 85 мм |
| Вылет LPR | 110 мм |
| Масса | 3,958 кг |
| Высота | 64 мм |
| Общая длина | 165 мм |
| Ширина | 70 мм |
| Заказной номер EWS | 160337 |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 35 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.2532MFT | 25 | VDI25 | Ø 32.0 (boring bar) | 75 | 100 | 148 | |
| 17.2532MFTTF | 25 | VDI25 | Ø 32.0 (boring bar) | 75 | 100 | 148 | |
| 17.2532TDX70 | 25 | VDI25 | Ø 32.0 (boring bar) | 70 | 95 | 143 | |
| 17.2532TNE | 25 | VDI25 | Ø 32.0 (boring bar) | 70 | 95 | 143 | |
| 17.2540G200RLW | 25 | VDI25 | Ø 40.0 (boring bar) | 70 | 103,5 | 151,45 | |
| 17.3025CTX | 30 | VDI30 | Ø 25.0 (boring bar) | 85 | 110 | 165 | |
| 17.3025CTXTF | 30 | VDI30 | Ø 25.0 (boring bar) | 85 | 110 | 165 | Текущая |
| 17.3025DCTX | 30 | VDI30 | Ø 25.0 (boring bar) | 85 | 110 | 165 | |
| 17.3025DCTXTF | 30 | VDI30 | Ø 25.0 (boring bar) | 85 | 110 | 165 | |
| 17.3025E365 | 30 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | |
| 17.3025G300 | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 | |
| 17.3025G300RLW | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3025CTXTF.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
