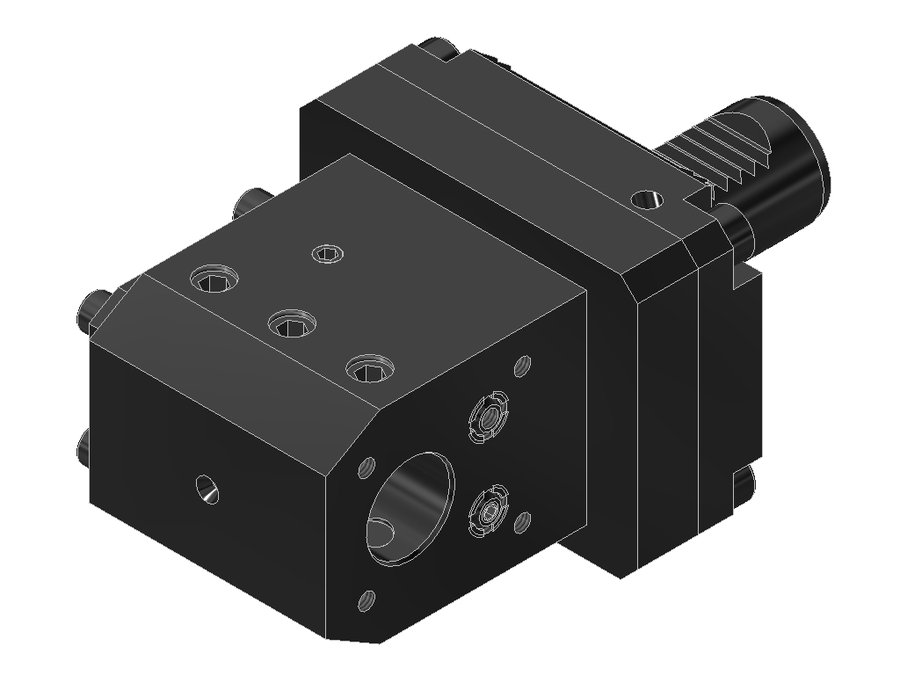

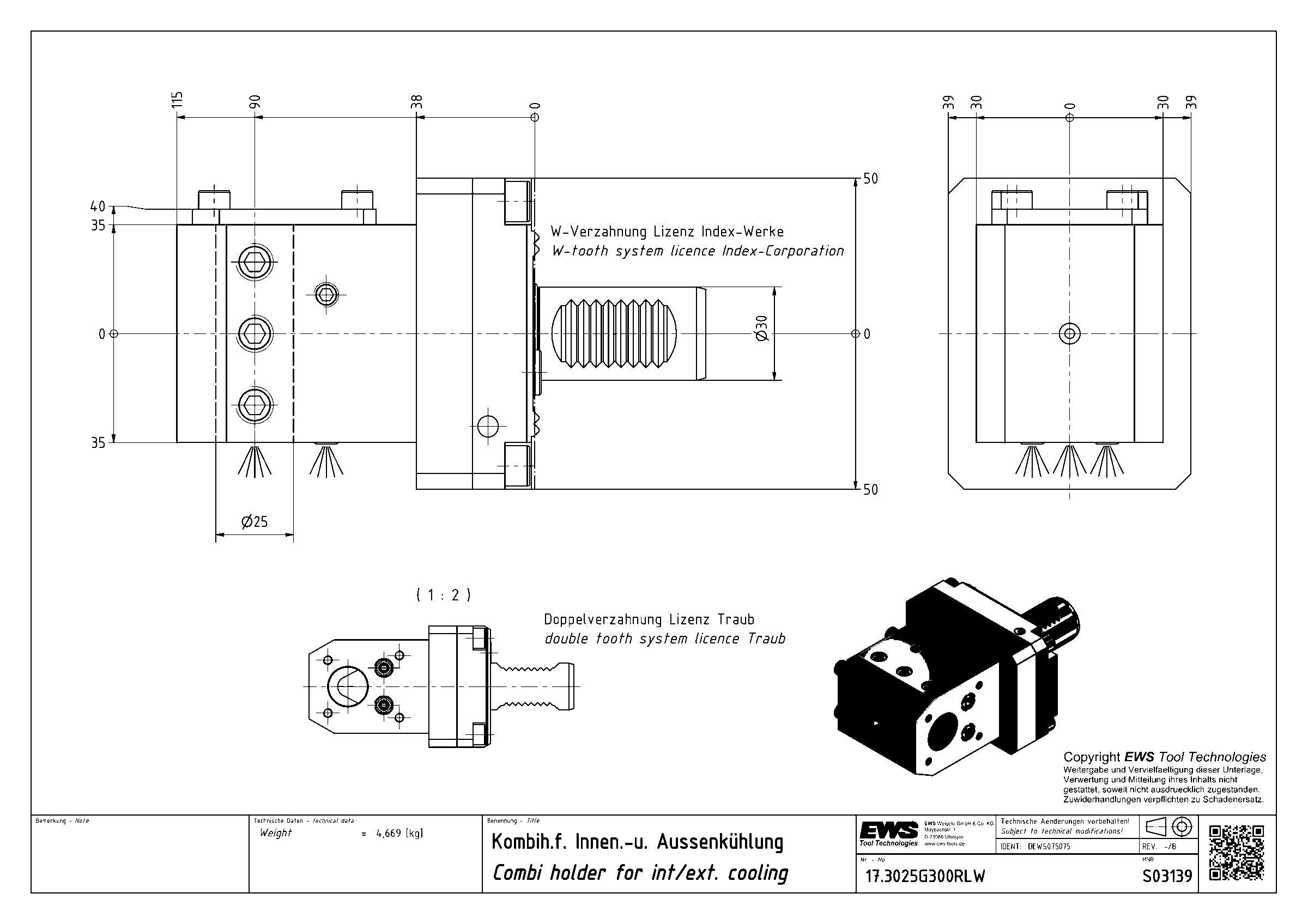

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300RLW, хвостовик Ø30, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3025G300RLW

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025G300RLW, хвостовик Ø30, отверстие Ø25 мм

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаZYL02502215
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø25
Функциональная длина90 мм
Вылет LPR115 мм
Масса4,669 кг
Высота78 мм
Общая длина170 мм
Ширина70 мм
Заказной номер EWSS03139
Радиальная ширина35 мм
Функциональная ширина35 мм
