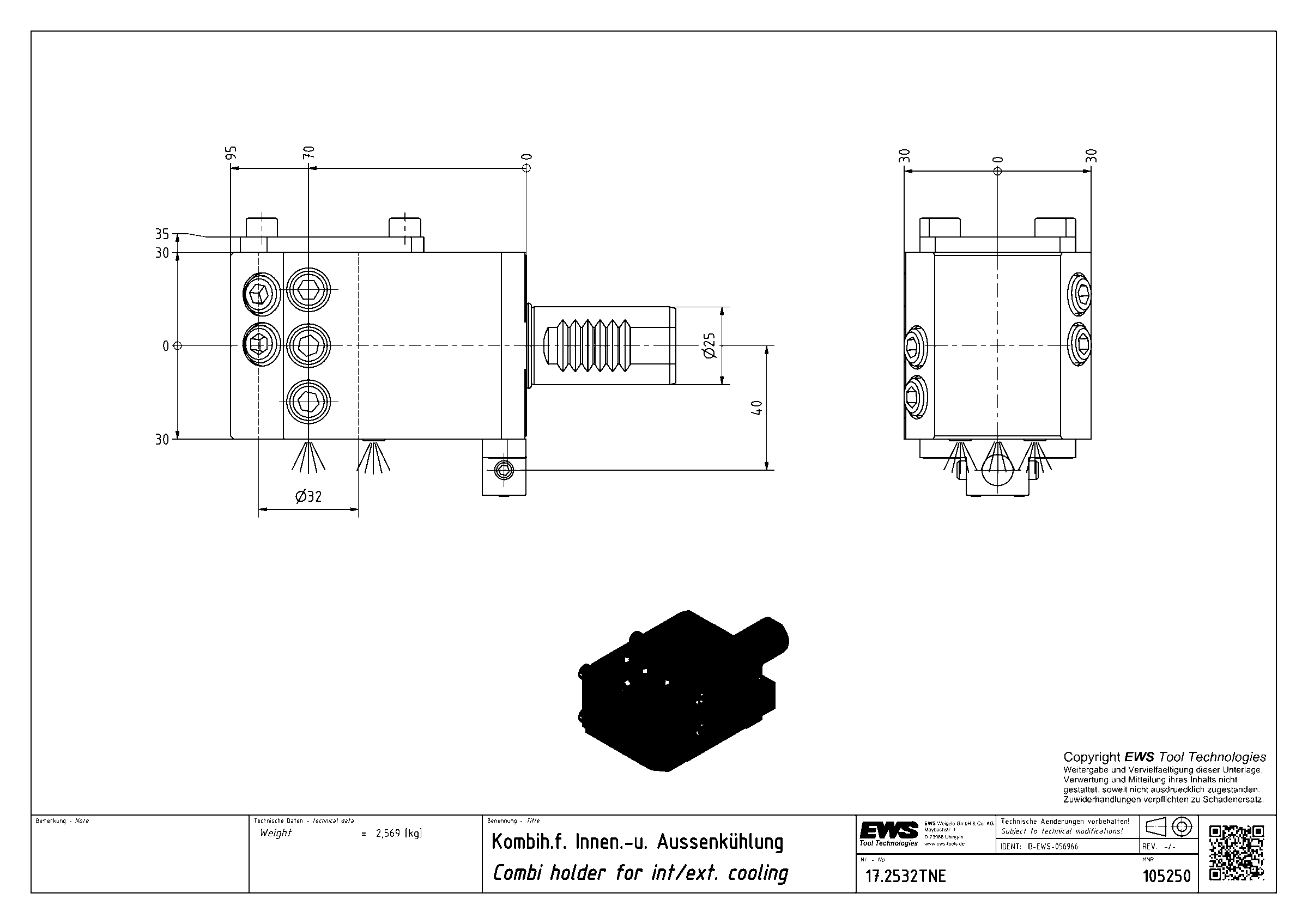

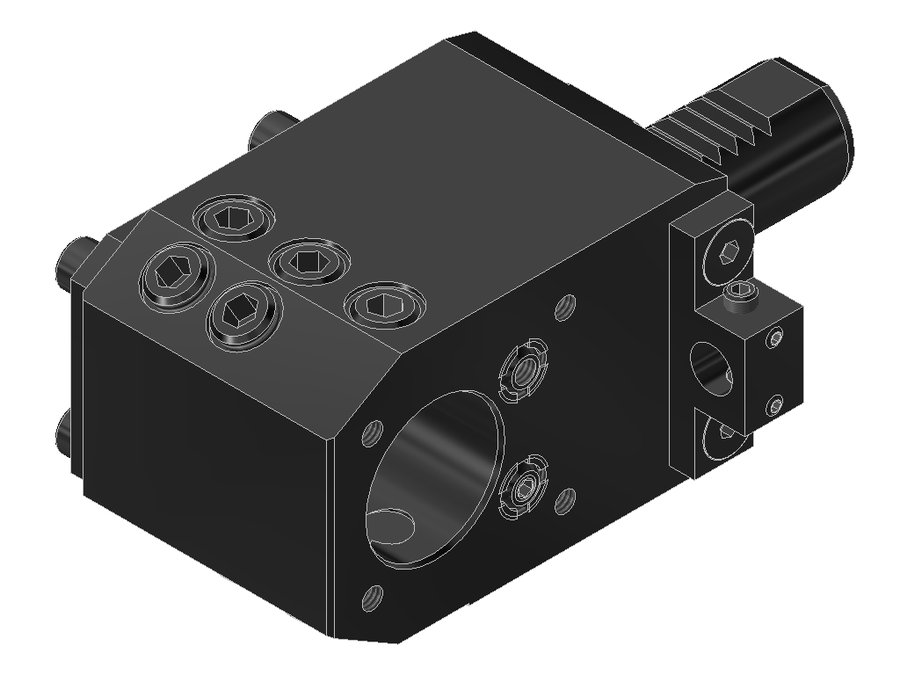

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TNE, хвостовик Ø25, отверстие Ø32 мм
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | борштанга Ø32 |
| Функциональная длина | 70 мм |
| Вылет LPR | 95 мм |
| Масса | 2,569 кг |
| Высота | 60 мм |
| Общая длина | 143 мм |
| Ширина | 60 мм |
| Заказной номер EWS | 105250 |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 30 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.2532TNE в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.2532G200RLV | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | |
| 17.2532G200RLW | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 142,95 | |
| 17.2532G200V | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | |
| 17.2532MFT | 25 | VDI25 | борштанга Ø32 | 75 | 100 | 148 | |
| 17.2532MFTTF | 25 | VDI25 | борштанга Ø32 | 75 | 100 | 148 | |
| 17.2532TDX70 | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | |
| 17.2532TNE | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | Текущая |
| 17.2540G200RLW | 25 | VDI25 | борштанга Ø40 | 70 | 103,5 | 151,45 | |
| 17.3025CTX | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025CTXTF | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025DCTX | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025DCTXTF | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 |
Совместимость
Связанные позиции по данным производителя — 33 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.2532TNE.
Переходники28
- 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
- 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
- 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
- 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
- 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
- 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
- 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
- 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
- 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
- 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
- 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
- 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
- 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
- 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
- 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
- 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
- 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
- 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
- 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
- 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
- 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
- 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм
Инструмент статический2
- 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
- PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
