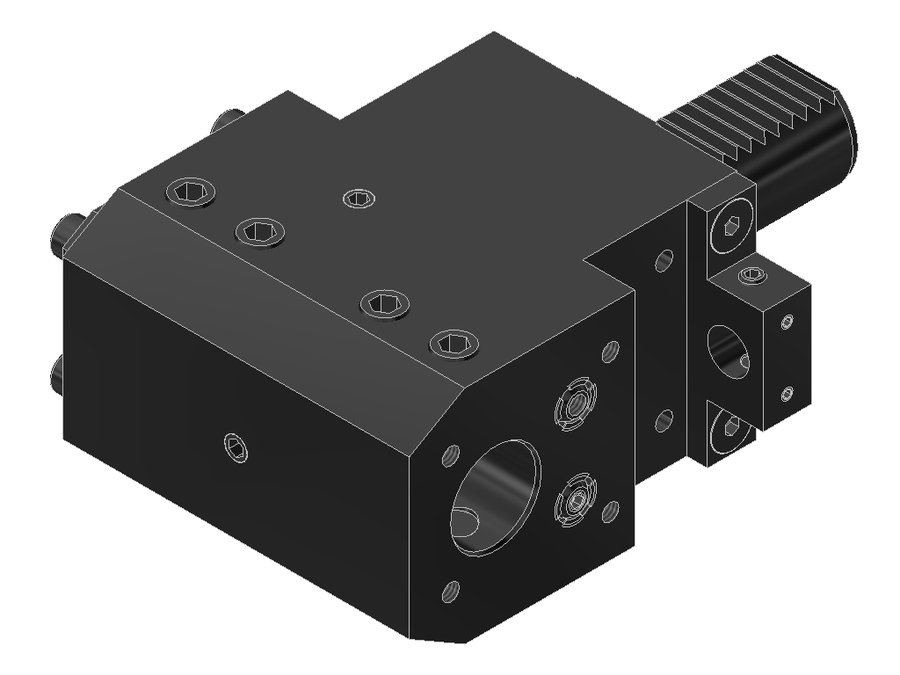

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025DCTX, хвостовик Ø30, отверстие Ø25 мм
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø25 |
| Функциональная длина | 85 мм |
| Вылет LPR | 110 мм |
| Масса | 4,679 кг |
| Высота | 64 мм |
| Общая длина | 165 мм |
| Ширина | 100 мм |
| Заказной номер EWS | 113942 |
| Радиальная ширина | 50 мм |
| Функциональная ширина | 50 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.3025DCTX в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.2532MFTTF | 25 | VDI25 | борштанга Ø32 | 75 | 100 | 148 | |
| 17.2532TDX70 | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | |
| 17.2532TNE | 25 | VDI25 | борштанга Ø32 | 70 | 95 | 143 | |
| 17.2540G200RLW | 25 | VDI25 | борштанга Ø40 | 70 | 103,5 | 151,45 | |
| 17.3025CTX | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025CTXTF | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025DCTX | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | Текущая |
| 17.3025DCTXTF | 30 | VDI30 | борштанга Ø25 | 85 | 110 | 165 | |
| 17.3025E365 | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | |
| 17.3025G300 | 30 | VDI30 | борштанга Ø25 | 90 | 115 | 170 | |
| 17.3025G300RLW | 30 | VDI30 | борштанга Ø25 | 90 | 115 | 170 | |
| 17.3025LCTX | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3025DCTX.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 17.3025DCTX указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
Документы по позиции
Для этой позиции документы пока не привязаны.
