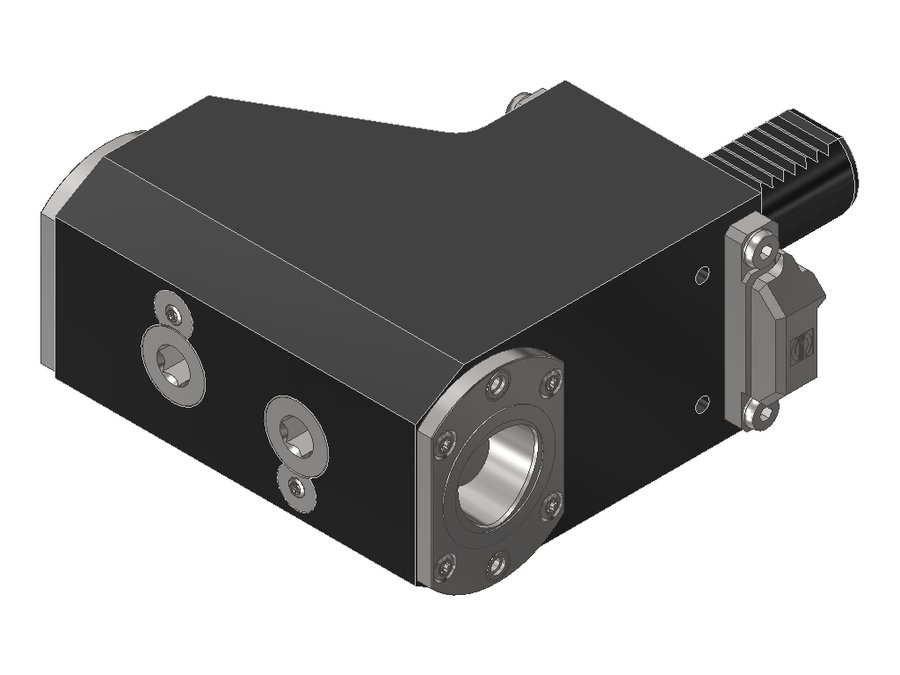

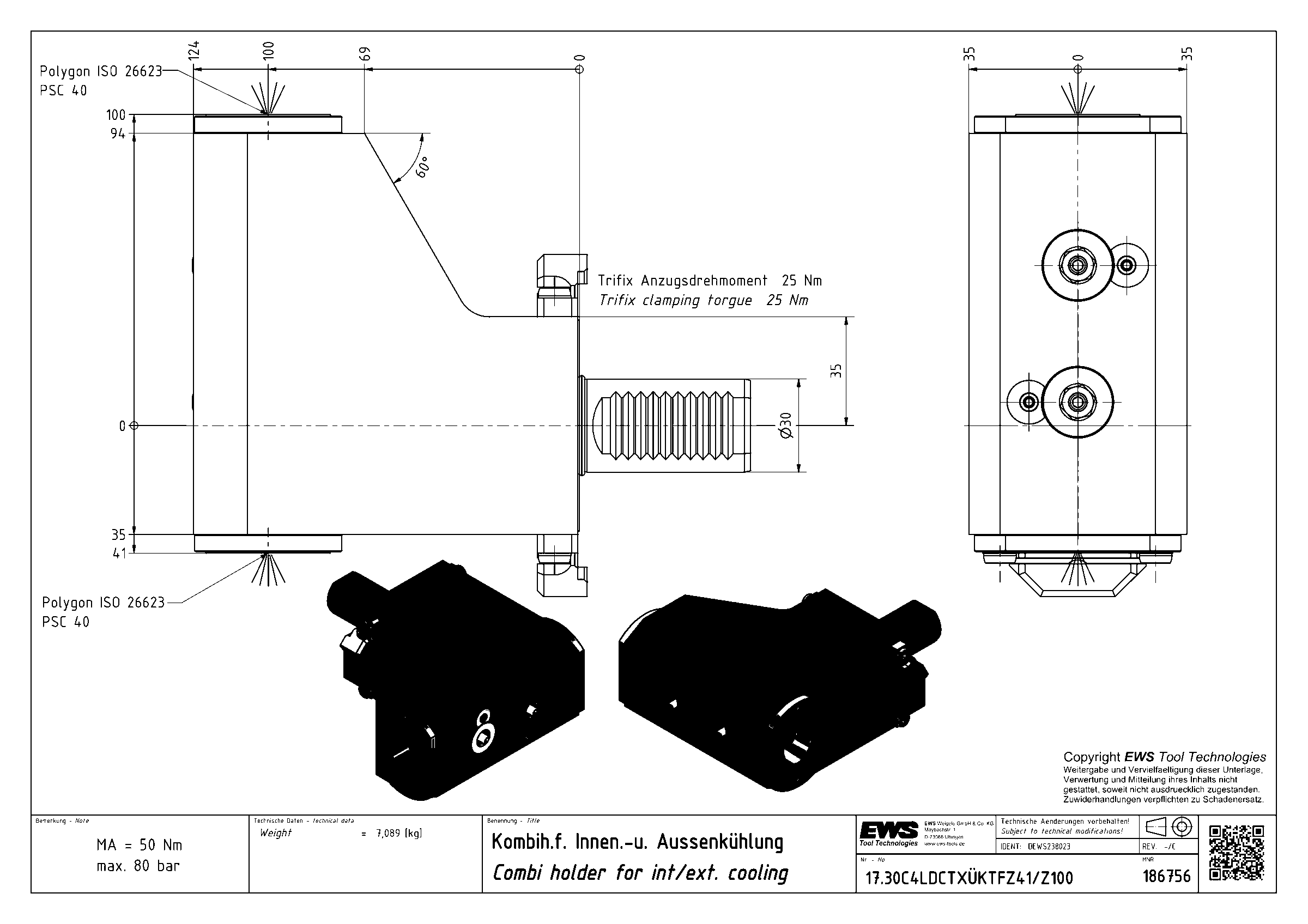

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30C4LDCTXÜKTFZ41/Z100, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | CCS04000195 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 100 мм |
| Вылет LPR | 124 мм |
| Масса | 7,089 кг |
| Высота | 70 мм |
| Общая длина | 179 мм |
| Ширина | 141 мм |
| Заказной номер EWS | 186756 |
| Функциональная ширина | 41 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.30C4LDCTXÜKTFZ41/Z100 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.25VXT3DE332 | 25 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | |
| 17.25VXT3DG200RLW | 25 | VDI25 | EWS Varia VXT3 | 70 | 100 | 147,95 | |
| 17.25VXT3DMFT | 25 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | |
| 17.25VXT3DMFTTF | 25 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | |
| 17.25VXT3MFT | 25 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | |
| 17.30C4LDCTXTFZ41/Z100 | 30 | VDI30 | PSC 40 | 100 | 124 | 179 | |
| 17.30C4LDCTXÜKTFZ41/Z100 | 30 | VDI30 | PSC 40 | 100 | 124 | 179 | Текущая |
| 17.30VXT3DCTX | 30 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | |
| 17.30VXT3DCTXTF | 30 | VDI30 | EWS Varia VXT3 | 85 | 115 | 170 | |
| 17.30VXT3DG300RLV | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3DG300RLW | 30 | VDI30 | EWS Varia VXT3 | 90 | 120 | 175 | |
| 17.30VXT3DTNC65 | 30 | VDI30 | EWS Varia VXT3 | 70 | 98 | 153 |
