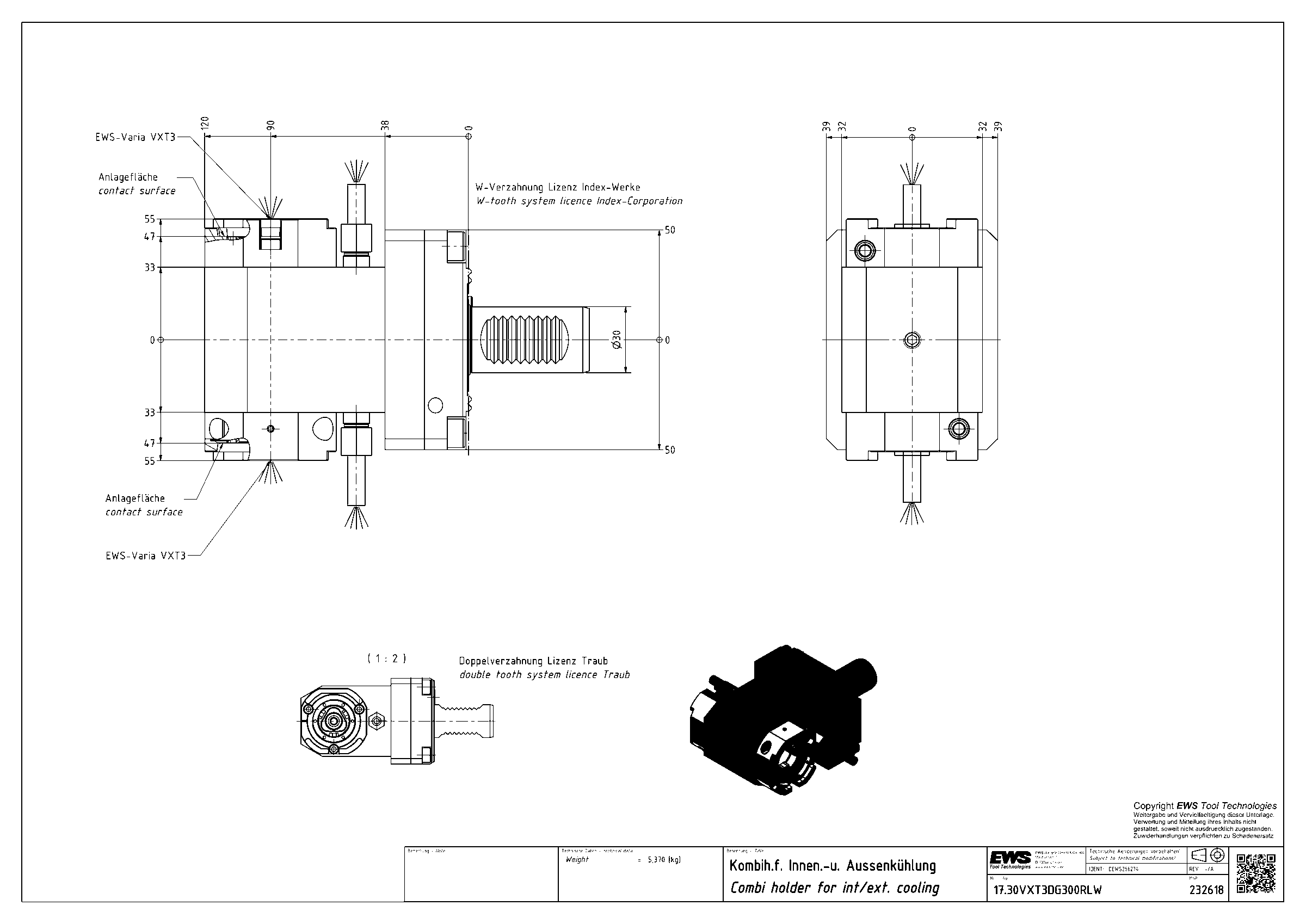

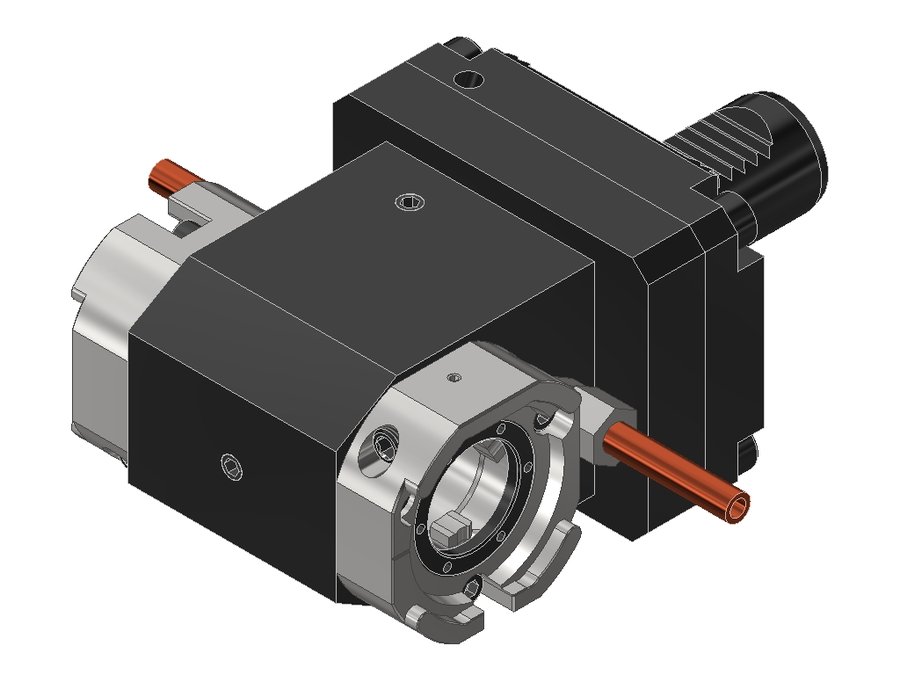

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLW, хвостовик Ø30, EWS Varia VXT3 - адаптер
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.30VXT3DG300RLW

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLW, хвостовик Ø30, EWS Varia VXT3 - адаптер

Система фиксации в гнездеW-зубчатое соединение
Угол выхода90°
Код интерфейса станкаZYW03000115
Код интерфейса инструментаEWC00300395
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VXT3
Функциональная длина90 мм
Вылет LPR120 мм
Масса5,37 кг
Высота78 мм
Общая длина175 мм
Ширина110 мм
Заказной номер EWS232618
Система EWS VariaEWS Varia VXT3
Функциональная ширина47 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.25VXT3MFT25VDI25EWS Varia VXT375105153
17.30C4LDCTXTFZ41/Z10030VDI30PSC 40100124179
17.30C4LDCTXÜKTFZ41/Z10030VDI30PSC 40100124179
17.30VXT3DCTX30VDI30EWS Varia VXT385115170
17.30VXT3DCTXTF30VDI30EWS Varia VXT385115170
17.30VXT3DG300RLV30VDI30EWS Varia VXT390120175
17.30VXT3DG300RLW30VDI30EWS Varia VXT390120175Текущая
17.30VXT3DTNC6530VDI30EWS Varia VXT37098153
17.30VXT3DTNX6530VDI30EWS Varia VXT390120175
17.30VXT3DTOEMX85A3530VDI30EWS Varia VXT385115170
17.30VXT3G300RLV30VDI30EWS Varia VXT390120175
17.30VXT3G300RLW30VDI30EWS Varia VXT390120175
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.30VXT3DG300RLW.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
