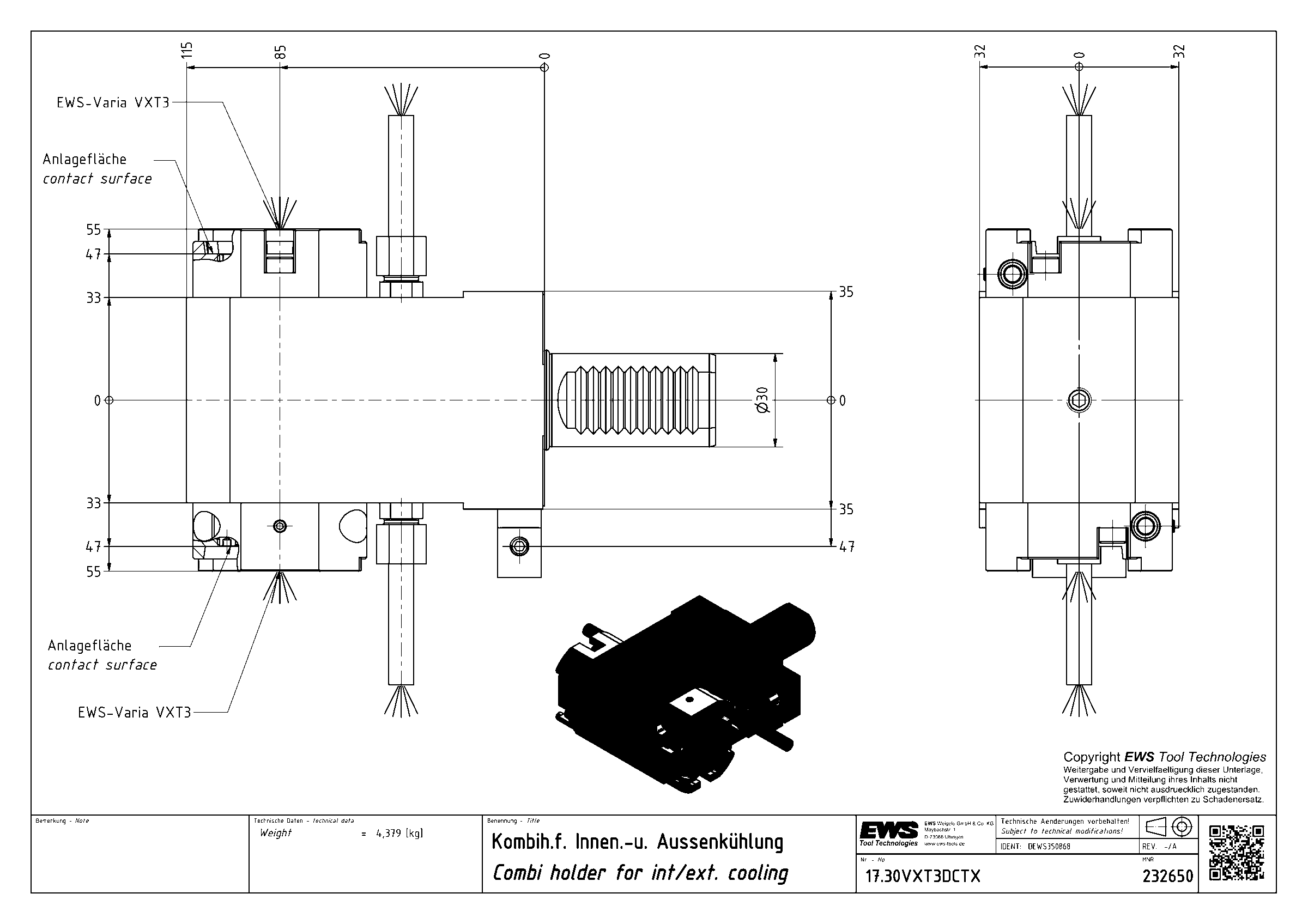

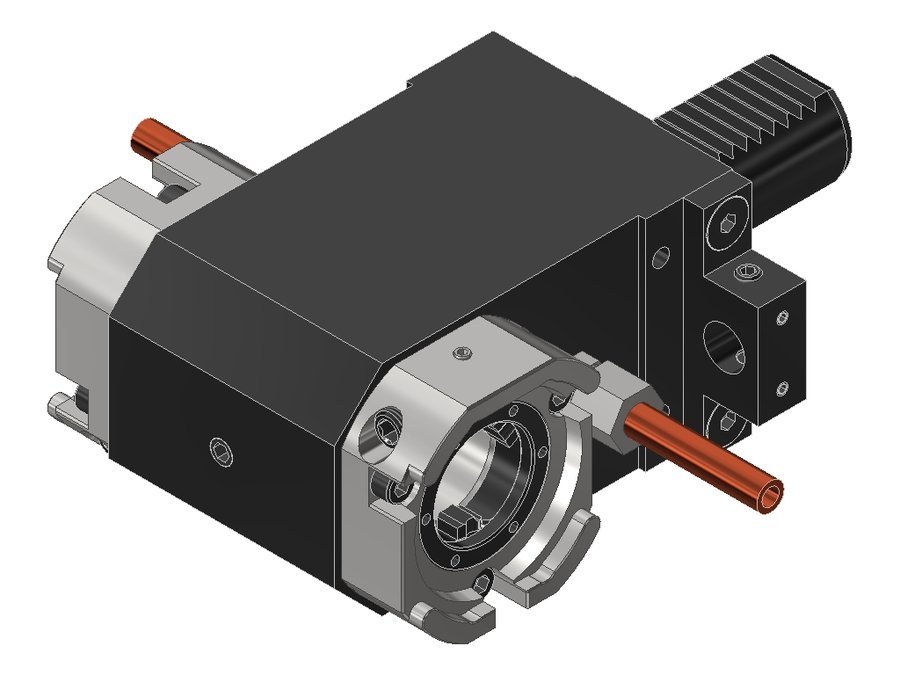

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTX, хвостовик Ø30, система EWS Varia VXT3
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.30VXT3DCTX

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTX, хвостовик Ø30, система EWS Varia VXT3

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300395
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VXT3
Функциональная длина85 мм
Вылет LPR115 мм
Масса4,379 кг
Высота64 мм
Общая длина170 мм
Ширина110 мм
Заказной номер EWS232650
Система EWS VariaEWS Varia VXT3
Функциональная ширина47 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.30VXT3DCTX в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.25VXT3DG200RLW25VDI25EWS Varia VXT370100147,95
17.25VXT3DMFT25VDI25EWS Varia VXT375105153
17.25VXT3DMFTTF25VDI25EWS Varia VXT375105153
17.25VXT3MFT25VDI25EWS Varia VXT375105153
17.30C4LDCTXTFZ41/Z10030VDI30PSC 40100124179
17.30C4LDCTXÜKTFZ41/Z10030VDI30PSC 40100124179
17.30VXT3DCTX30VDI30EWS Varia VXT385115170Текущая
17.30VXT3DCTXTF30VDI30EWS Varia VXT385115170
17.30VXT3DG300RLV30VDI30EWS Varia VXT390120175
17.30VXT3DG300RLW30VDI30EWS Varia VXT390120175
17.30VXT3DTNC6530VDI30EWS Varia VXT37098153
17.30VXT3DTNX6530VDI30EWS Varia VXT390120175

Совместимость

Связанные позиции по данным производителя — 76 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 17.30VXT3DCTX.

Инструмент статический67

  • 19.VX3PG15L29.5Державка для расточных борштанг EWS 19.VX3PG15L29.5, система EWS Varia VX3, Regofix PowRgrip PG15
  • 19.VXT3B105L28LДержавка для расточных борштанг EWS 19.VXT3B105L28L, система EWS Varia VXT3, рог B105
  • 19.VXT3B105L28RДержавка для расточных борштанг EWS 19.VXT3B105L28R, система EWS Varia VXT3, рог B105
  • 19.VXT306.35L18Державка для расточных борштанг EWS 19.VXT306.35L18, система EWS Varia VXT3, отверстие Ø6,35 мм (1/4")
  • 19.VXT306L18Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
  • 19.VXT308L18Державка для расточных борштанг EWS 19.VXT308L18, система EWS Varia VXT3, отверстие Ø8 мм
  • 19.VXT309.53L20Державка для расточных борштанг EWS 19.VXT309.53L20, система EWS Varia VXT3, отверстие Ø9,53 мм (3/8")
  • 19.VXT310L20Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
  • 19.VXT312.7L20Державка для расточных борштанг EWS 19.VXT312.7L20, система EWS Varia VXT3, отверстие Ø12,7 мм (1/2")
  • 19.VXT312L20Державка для расточных борштанг EWS 19.VXT312L20, система EWS Varia VXT3, отверстие Ø12 мм
  • 19.VXT315.88L20Державка для расточных борштанг EWS 19.VXT315.88L20, система EWS Varia VXT3, отверстие Ø15,88 мм
  • 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
  • 27.VX306.35L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306.35L38SHR, система EWS Varia VX3, отверстие Ø6,35 мм (1/4")
  • 27.VX306L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX306L38SHR, система EWS Varia VX3, отверстие Ø6 мм
  • 27.VX306WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL16, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX306WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.VX306WNL50, система EWS Varia VX3, Whistle Notch/Weldon Ø 6
  • 27.VX308L38SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX308L38SHR, система EWS Varia VX3, отверстие Ø8 мм
  • 27.VX308WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL17Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL17, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX308WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX308WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 8
  • 27.VX309.53L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53L43SHR, система EWS Varia VX3, отверстие Ø9,53 мм (3/8")
  • 27.VX309.53WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX309.53WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 9,53
  • 27.VX310L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX310L43SHR, система EWS Varia VX3, отверстие Ø10 мм
  • 27.VX310WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX310WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX310WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 10
  • 27.VX312.7L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7L43SHR, система EWS Varia VX3, отверстие Ø12,7 мм (1/2")
  • 27.VX312.7WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312.7WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312.7WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12,7
  • 27.VX312HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312HYDL26, система EWS Varia VX3, гидропатрон Ø12
  • 27.VX312L43SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX312L43SHR, система EWS Varia VX3, отверстие Ø12 мм
  • 27.VX312WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX312WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX312WNL26, система EWS Varia VX3, Whistle Notch/Weldon Ø 12
  • 27.VX314L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX314L54SHR, система EWS Varia VX3, отверстие Ø14 мм
  • 27.VX314WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX314WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 14
  • 27.VX315.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX315.88WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 15,88
  • 27.VX316L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX316L54SHR, система EWS Varia VX3, отверстие Ø16 мм
  • 27.VX316WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL06, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX316WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX316WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 16
  • 27.VX318WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX318WNL28, система EWS Varia VX3, Whistle Notch/Weldon Ø 18

Показаны первые 40 из 67. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100
  • VXT3-PROMO-SETНабор стартовый Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOНабор стартовый Varia EWS VXT3STARTKIT-PROMO

Запчасти к инструменту1

  • 29.VX3SЗаглушка EWS 29.VX3S, система EWS Varia VX3, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м

Подходит к позициям

У этих позиций 17.30VXT3DCTX указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30

Документы по позиции

Для этой позиции документы пока не привязаны.
