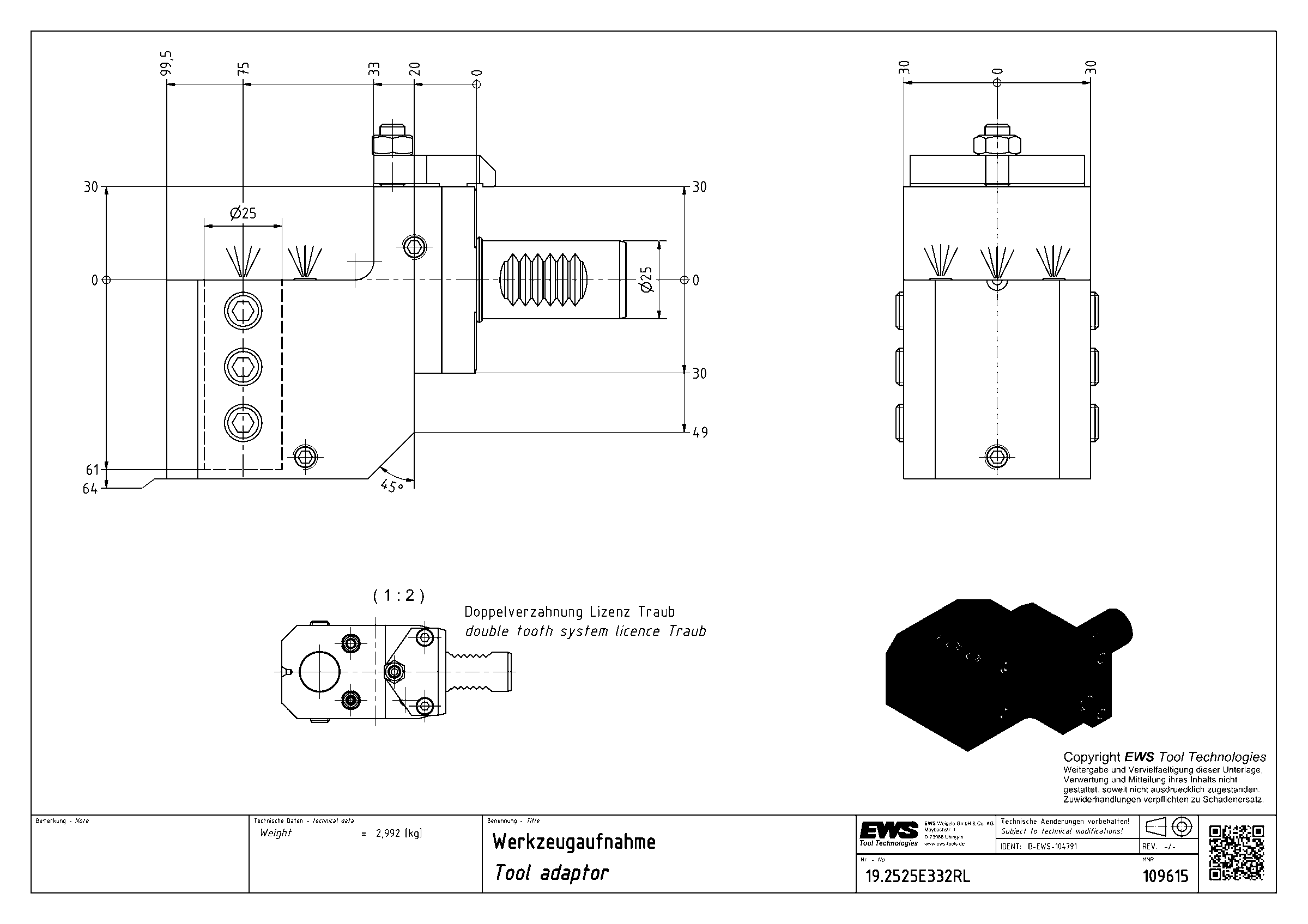

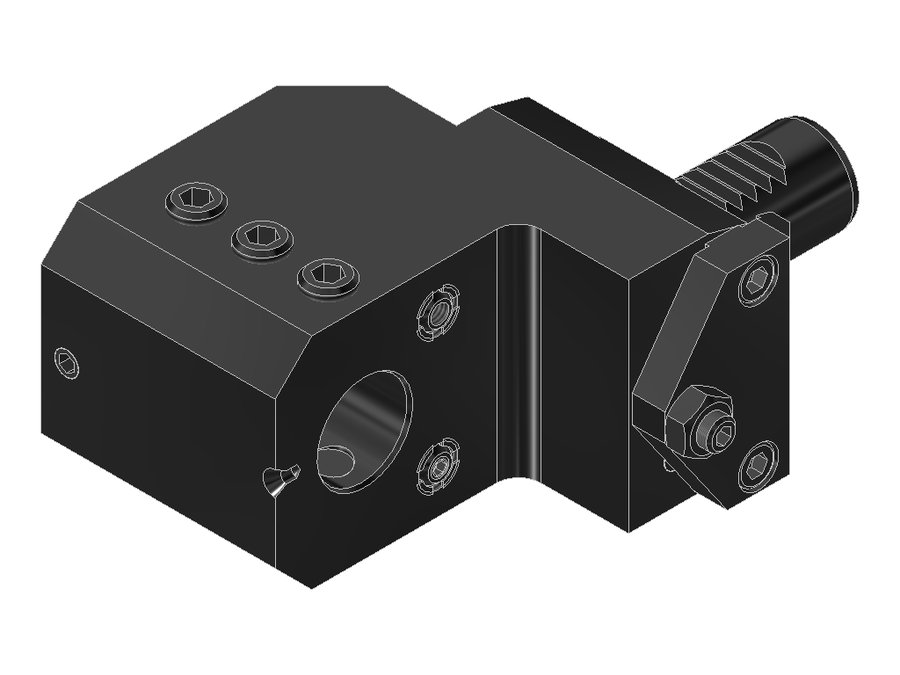

Адаптер для инструмента EWS 19.2525E332RL, хвостовик Ø25, отверстие Ø25 мм
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.2525E332RL

Адаптер для инструмента EWS 19.2525E332RL, хвостовик Ø25, отверстие Ø25 мм

Система фиксации в гнездезажимная планка
Угол выхода90°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаZYL02502215
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаборштанга Ø25
Функциональная длина75 мм
Вылет LPR99,5 мм
Масса2,992 кг
Высота60 мм
Общая длина147,5 мм
Ширина94 мм
Заказной номер EWS109615
Радиальная ширина64 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.2525E332RL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.1612VDI16борштанга Ø129447616
19.1616VDI16борштанга Ø169447616
19.2020VDI20борштанга Ø209509020
19.2025VDI20борштанга Ø2596010020
19.2516VDI25борштанга Ø164509825
19.2525VDI25борштанга Ø2596010825
19.2525E332RLVDI25борштанга Ø257599,5147,525Текущая
19.2525E332RLZ0VDI25борштанга Ø257599,5147,525
19.3006VDI30борштанга Ø6326011530
19.3008VDI30борштанга Ø8206011530
19.3010VDI30борштанга Ø10146011530
19.3012VDI30борштанга Ø12146011530

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.2525E332RL.

Переходники23

  • 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
