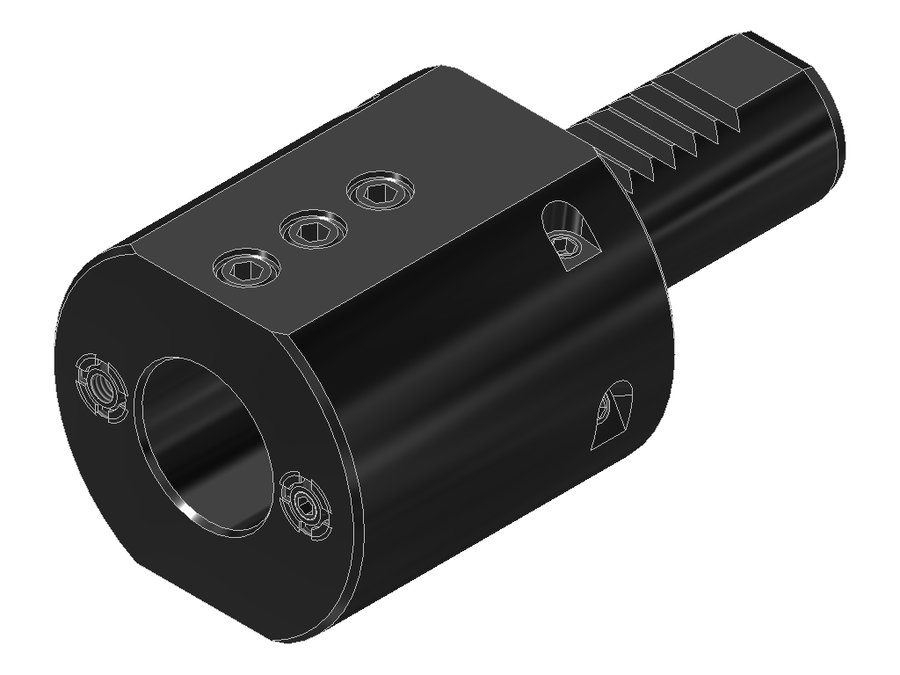

Адаптер для инструмента EWS 19.2525, хвостовик Ø25, отверстие Ø25 мм
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.2525

Адаптер для инструмента EWS 19.2525, хвостовик Ø25, отверстие Ø25 мм

Угол выхода0°
Диаметр корпуса58 мм
Код интерфейса станкаZYV02500115
Код интерфейса инструментаZYL02502215
Диаметр буртика58 мм
Диаметр хвостовика25 мм
Исполнениенейтральное
Присоединение к станкуVDI25
Присоединение инструментаØ 25.0 (boring bar)
Функциональная длина9 мм
Вылет LPR60 мм
Масса1,088 кг
Общая длина108 мм
Заказной номер EWS135650

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.60C8L112RVDI60PSC 8011211220660
19.1612VDI16Ø 12.0 (boring bar)9447616
19.1616VDI16Ø 16.0 (boring bar)9447616
19.2020VDI20Ø 20.0 (boring bar)9509020
19.2025VDI20Ø 25.0 (boring bar)96010020
19.2516VDI25Ø 16.0 (boring bar)4509825
19.2525VDI25Ø 25.0 (boring bar)96010825Текущая
19.2525E332RLVDI25Ø 25.0 (boring bar)7599,5147,525
19.2525E332RLZ0VDI25Ø 25.0 (boring bar)7599,5147,525
19.3006VDI30Ø 6.0 (boring bar)326011530
19.3008VDI30Ø 8.0 (boring bar)206011530
19.3010VDI30Ø 10.0 (boring bar)146011530
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.2525.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
