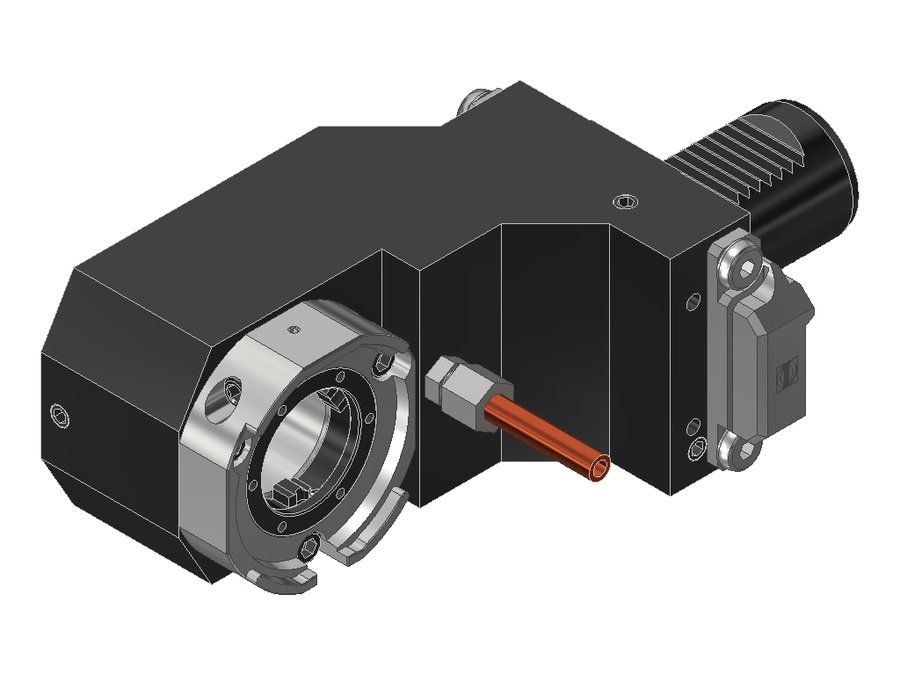

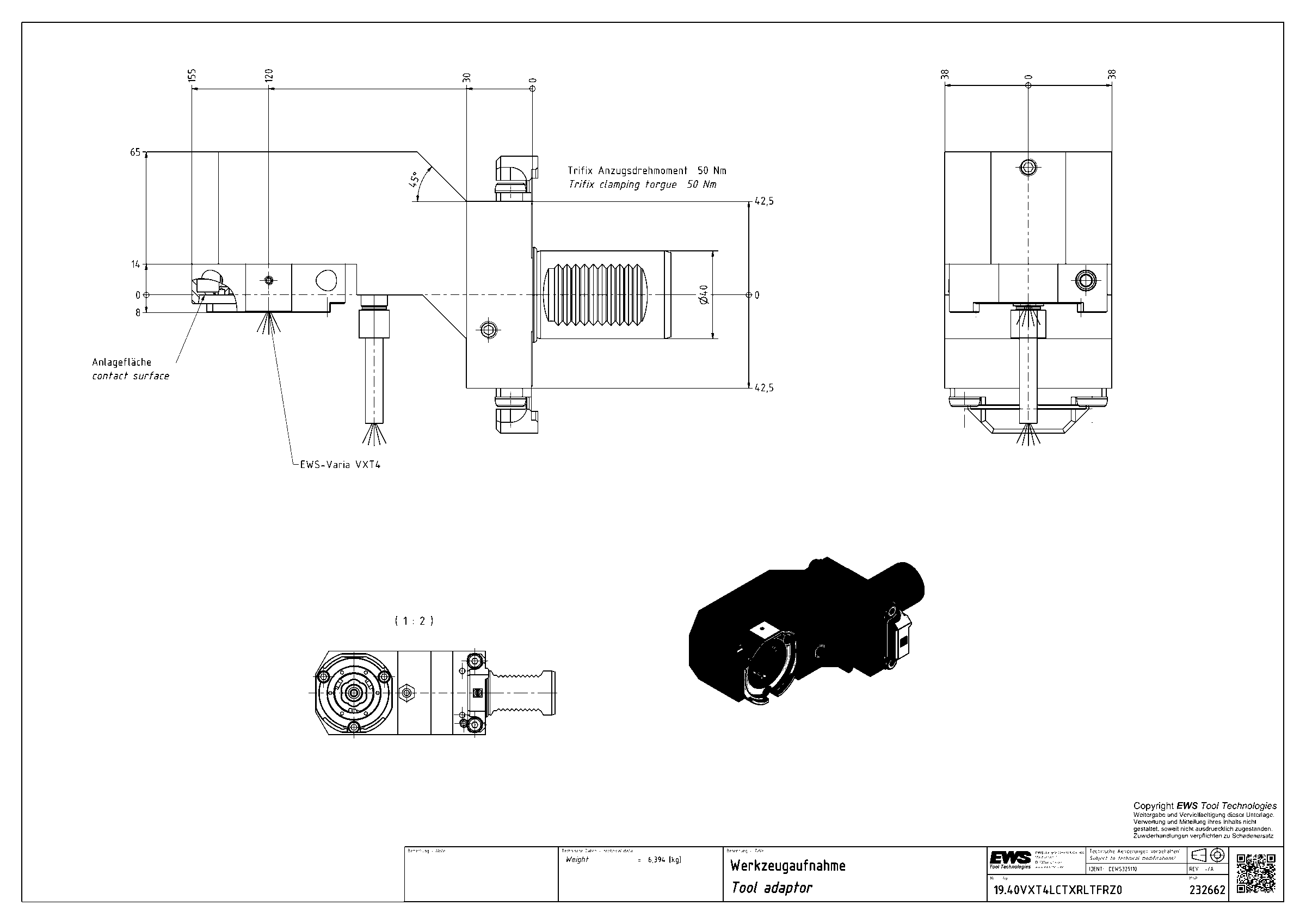

Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.40VXT4LCTXRLTFRZ0

Адаптер для инструмента EWS 19.40VXT4LCTXRLTFRZ0, хвостовик Ø40, система EWS Varia VXT4

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаEWC00400395
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаEWS Varia VXT4
Функциональная длина120 мм
Вылет LPR155 мм
Масса6,394 кг
Высота76 мм
Общая длина218 мм
Ширина107,5 мм
Заказной номер EWS232662
Радиальная ширина65 мм
Система EWS VariaEWS Varia VXT4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.40VXT4LCTXRLTFRZ0 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.40C5SQT15VDI40, хвостовик повёрнут на 30°PSC 5014017223240
19.40C5SQT15ÜKVDI40, хвостовик повёрнут на 30°PSC 5014017223240
19.40VXT4VDI40EWS Varia VXT4677513840
19.40VXT4CTXRLZ0VDI40EWS Varia VXT410013519840
19.40VXT4G400RLWZ12VDI40EWS Varia VXT411014520840
19.40VXT4LCTXRLTFLZ0VDI40EWS Varia VXT412015521840
19.40VXT4LCTXRLTFRZ0VDI40EWS Varia VXT412015521840Текущая
19.40VXT4LCTXRLZ0VDI40EWS Varia VXT412015521840
19.40VXT4MP620RZ-5X130VDI40EWS Varia VXT413016522540
19.40VXT4SQT10X100VDI40, хвостовик повёрнут на 30°EWS Varia VXT410013519540
19.40VXT4SQT15X135VDI40, хвостовик повёрнут на 30°EWS Varia VXT413517023040
19.40VXT4TOEMRLZ0VDI40EWS Varia VXT410013519840
