EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4BMT45ÜKZ62X65

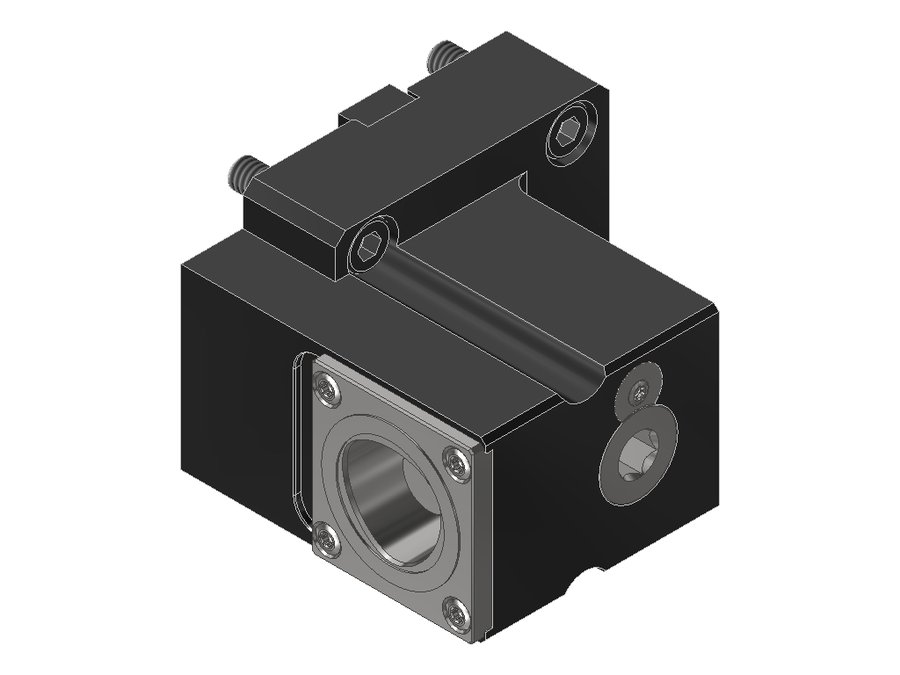

Адаптер для инструмента EWS 19.BMTC4BMT45ÜKZ62X65, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB058A4515 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | левое |
| Присоединение к станку | BMT45 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 65 мм |
| Вылет LPR | 89 мм |
| Масса | 2,956 кг |
| Высота | 75 мм |
| Общая длина | 93,6 мм |
| Ширина | 102 мм |
| Заказной номер EWS | 235595 |
| Радиальная ширина | 40 мм |
| Функциональная ширина | 62 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC3BMT45ÜKZ62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3BMT45Z62X65 | PSC 32 | BMT45 | 65 | 84 | 75 | 88,6 | |
| 19.BMTC3TW10 | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 | |
| 19.BMTC3TW10ÜK | PSC 32 | BMT55C | 75 | 94 | 80 | 99,4 | |
| 19.BMTC4ABX64Z-10 | PSC 40 | BMT54 Miyano | 85 | 109 | 92 | 115,5 | |
| 19.BMTC4BIGX100 | PSC 40 | BMT55 Biglia | 100 | 124 | 84 | 134 | |
| 19.BMTC4BMT45ÜKZ62X65 | PSC 40 | BMT45 | 65 | 89 | 75 | 93,6 | Текущая |
| 19.BMTC4BMT45Z62X65 | PSC 40 | BMT45 | 65 | 89 | 75 | 93,6 | |
| 19.BMTC4BMT55ÜKZ20X100 | PSC 40 | BMT55 | 100 | 124 | 85 | 128,6 | |
| 19.BMTC4BMT55ÜKZ60X100 | PSC 40 | BMT55 | 100 | 124 | 85 | 128,6 | |
| 19.BMTC4BMT55ÜKZ76X70 | PSC 40 | BMT55 | 70 | 94 | 85 | 98,6 | |
| 19.BMTC4BMT55Z20X100 | PSC 40 | BMT55 | 100 | 124 | 85 | 128,6 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC4BMT45ÜKZ62X65.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
- MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
- UMB100Приспособление монтажное EWS UMB100, UMB100
