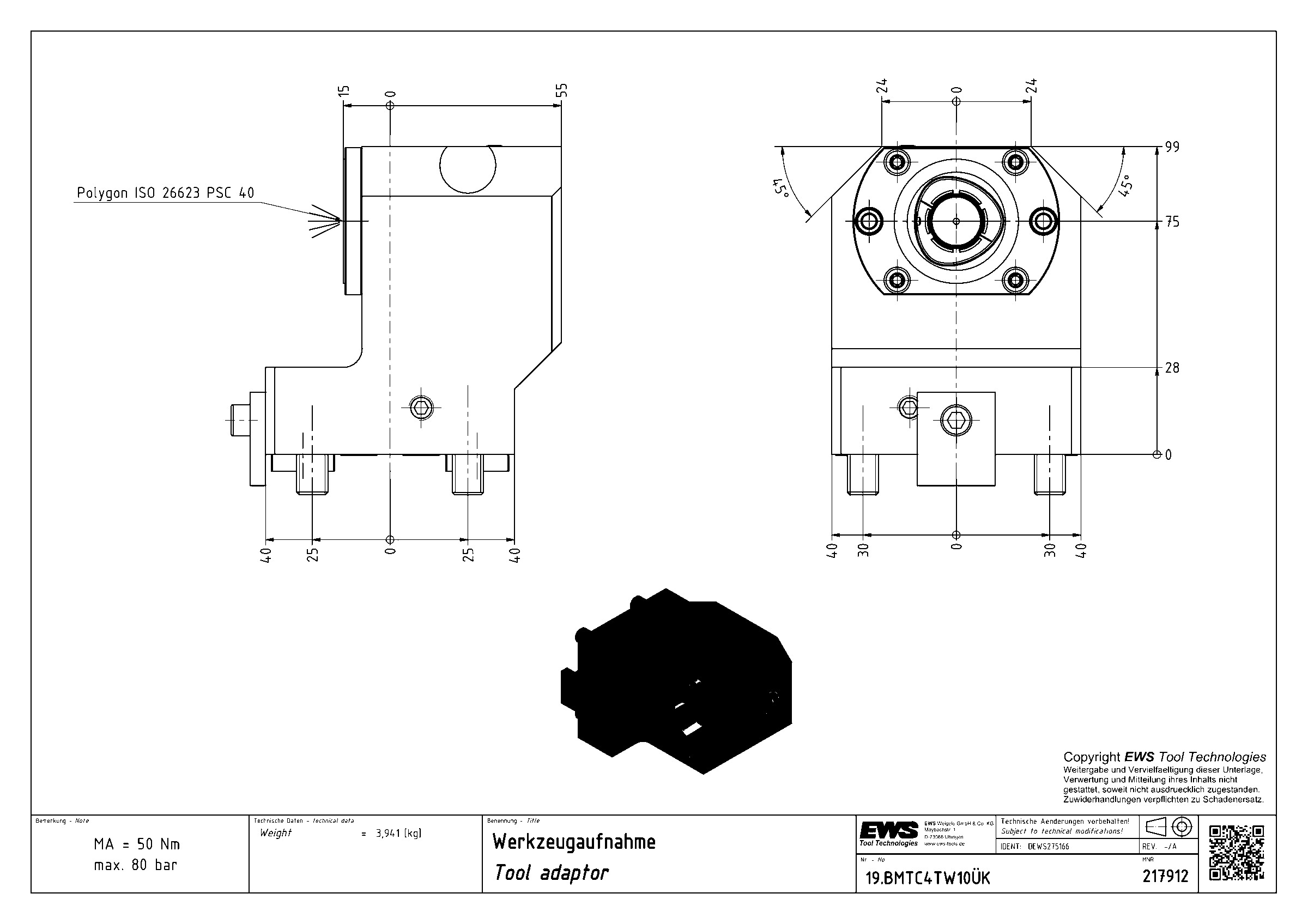

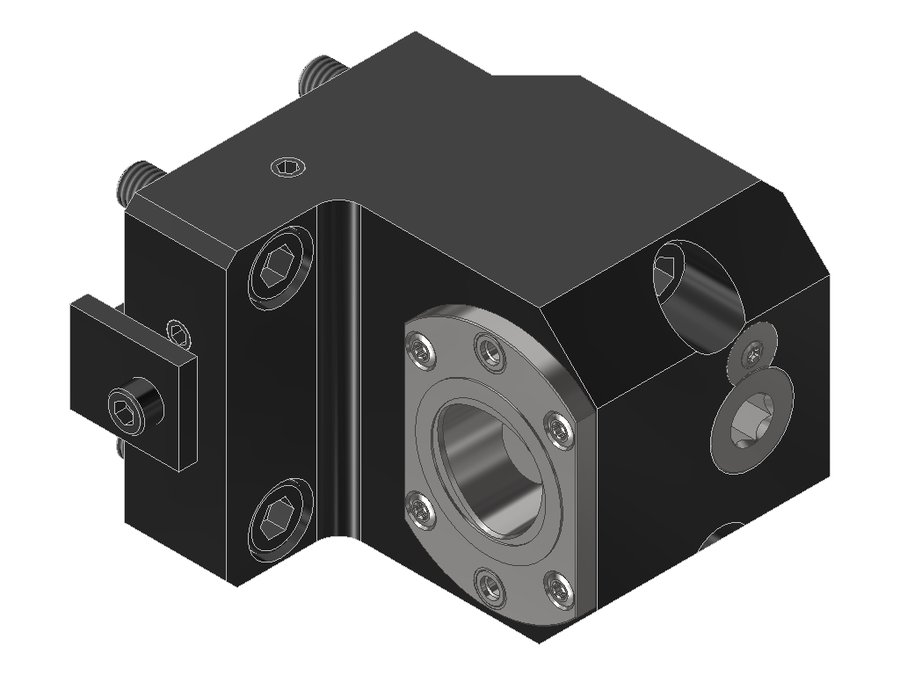

Адаптер для инструмента EWS 19.BMTC4TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4TW10ÜK

Адаптер для инструмента EWS 19.BMTC4TW10ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаPSC 40
Функциональная длина75 мм
Вылет LPR99 мм
Масса3,941 кг
Высота80 мм
Общая длина104,4 мм
Ширина70 мм
Заказной номер EWS217912
Радиальная ширина55 мм
Функциональная ширина15 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4QSM200ÜKPSC 40BMT68 Mazak9511984143
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4Текущая
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4
19.BMTC4VL2L70PSC 40BMT5570708575
19.BMTC4VL2ÜKL70PSC 40BMT5570708575
19.BMTC4VL2X45PSC 40BMT5545698573,6
19.BMTC5BMT55ÜKZ68X70PSC 50BMT557010285106,6
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4TW10ÜK.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
