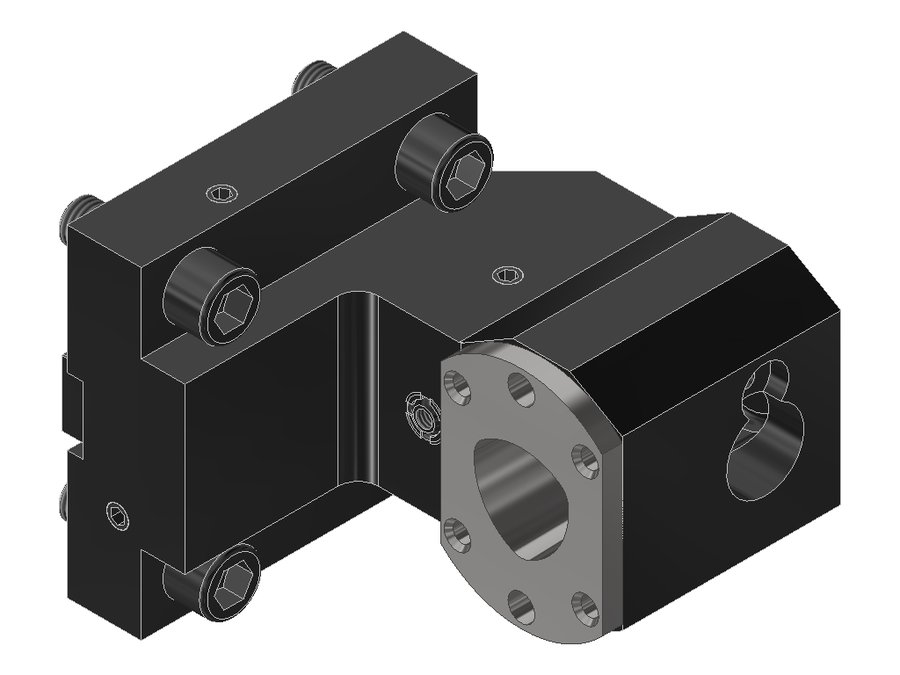

Адаптер для инструмента EWS 19.BMTC4TW20Z5, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC4TW20Z5

Адаптер для инструмента EWS 19.BMTC4TW20Z5, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB071B6515
Код интерфейса инструментаCCS04000195
Исполнениелевое
Присоединение к станкуBMT65B
Присоединение инструментаPSC 40
Функциональная длина90 мм
Вылет LPR114 мм
Масса4,418 кг
Высота96 мм
Общая длина119,4 мм
Ширина71 мм
Заказной номер EWS198215
Радиальная ширина66 мм
Функциональная ширина5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC4QSM200ÜKX90PSC 40BMT68 Mazak9011484138
19.BMTC4QSM200X90PSC 40BMT68 Mazak9011484138
19.BMTC4SL200PSC 40BMT32E40649969,5
19.BMTC4SL200ÜKPSC 40BMT32E40649969,5
19.BMTC4TW10PSC 40BMT55C759980104,4
19.BMTC4TW10ÜKPSC 40BMT55C759980104,4
19.BMTC4TW20Z5PSC 40BMT65B9011496119,4Текущая
19.BMTC4VL2L70PSC 40BMT5570708575
19.BMTC4VL2ÜKL70PSC 40BMT5570708575
19.BMTC4VL2X45PSC 40BMT5545698573,6
19.BMTC5BMT55ÜKZ68X70PSC 50BMT557010285106,6
19.BMTC5BMT55Z68X70PSC 50BMT557010285106,6
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 2 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC4TW20Z5.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40
