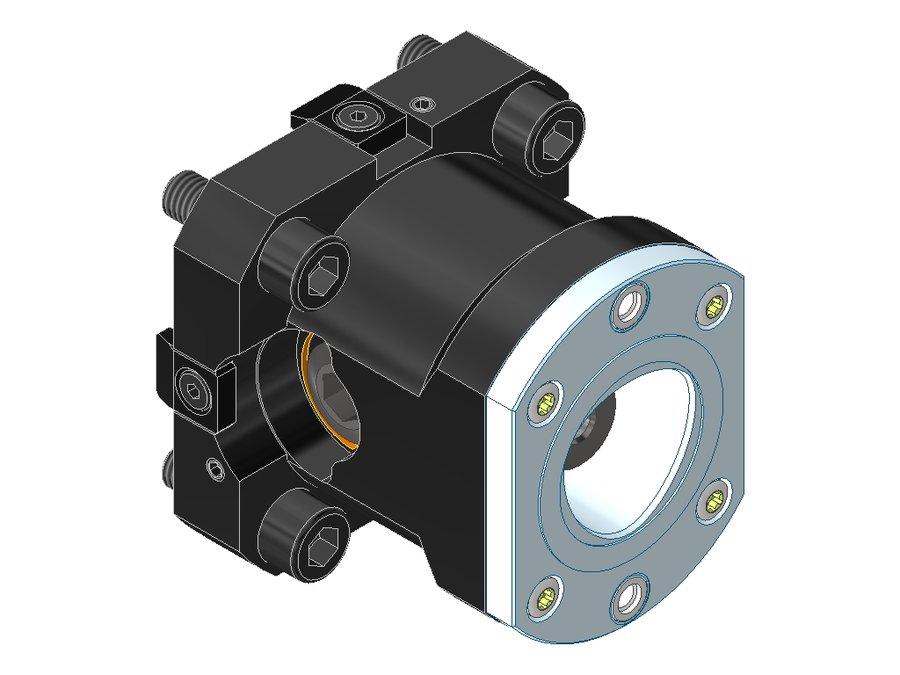

Адаптер для инструмента EWS 19.BMTC5VL2L80, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5VL2L80

Адаптер для инструмента EWS 19.BMTC5VL2L80, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаCCS05000195
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментаPSC 50
Функциональная длина80 мм
Вылет LPR80 мм
Масса2,747 кг
Высота85 мм
Общая длина86,5 мм
Заказной номер EWS200104
Радиальная высота42,5 мм

Другие типоразмеры серии

Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC5SKT400PSC 50BMT75110142112146,9
19.BMTC5SKT400ÜKPSC 50BMT75110142112146,9
19.BMTC5SL200PSC 50BMT32E40729977,5
19.BMTC5SL200ÜKPSC 50BMT32E40729977,5
19.BMTC5V550PSC 50BMT75609211295,9
19.BMTC5V550ÜKPSC 50BMT75609211295,9
19.BMTC5VL2L80PSC 50BMT5580808586,5Текущая
19.BMTC5VL2ÜKL80PSC 50BMT5580808586,5
19.BMTC5VL6L82PSC 50BMT6582829488,5
19.BMTC5VL6ÜKL82PSC 50BMT6582829488,5
19.BMTC5VL6ÜKZ0X130PSC 50BMT6513016294167
19.BMTC5VL6Z0X130PSC 50BMT6513016294167
Показать ещё · всего в серии 150

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC5VL2L80.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000, MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100, UMB100
