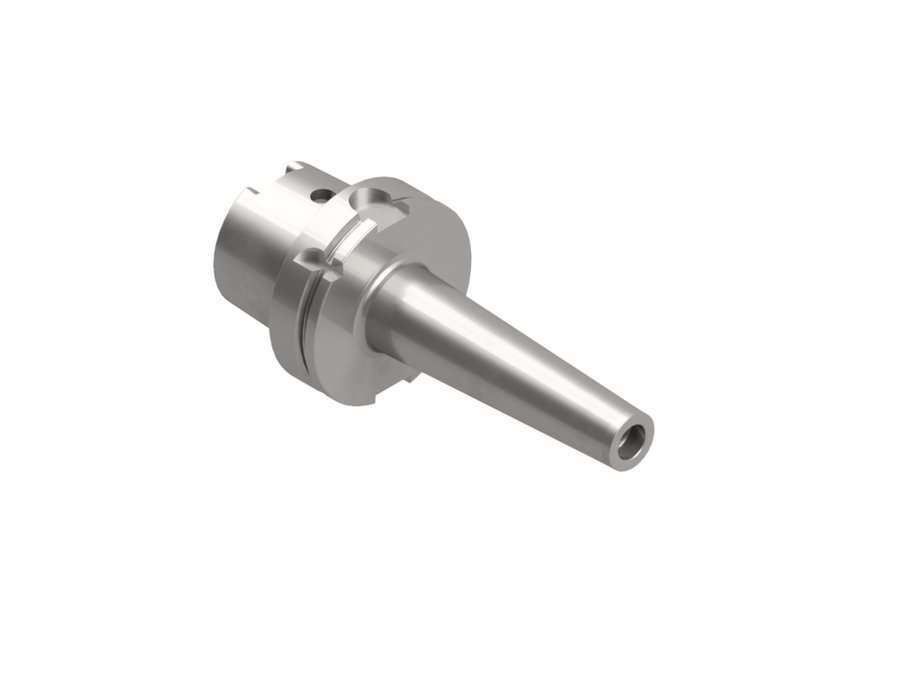

Державка для свёрл со сменными пластинами EWS 27.HSK63A20L80WP, SK50, d 20 мм, вылет LPR 80 мм
EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.HSK63A20L80WP

Державка для свёрл со сменными пластинами EWS 27.HSK63A20L80WP, SK50, d 20 мм, вылет LPR 80 мм

Диаметр корпуса40 мм
Код интерфейса станкаHSK06300195
Код интерфейса инструментаZYL02001015
Диаметр буртика63 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø 20.0
Функциональная длина54 мм
Вылет LPR80 мм
Масса1,2 кг
Общая длина112 мм
Заказной номер EWSW140800
Макс. частота вращения25000 об/мин
СтандартISO12164-1 (HSK)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK63A20L80WPWeldon Ø 20.05480112—Текущая
27.HSK63A25L90WPWeldon Ø 25.06490122—
27.SK4020L65WPDrill chucks4665133,4SK40 Form A
27.SK4025L70WPDrill chucks5170138,4SK40 Form A
27.SK4032L75WPDrill chucks5675143,4SK40 Form A
27.SK4040L115WPDrill chucks96115183,4SK40 Form A
27.SK5020L70WPDrill chucks4670171,8SK50 Form A
27.SK5025L70WPDrill chucks4670171,8SK50 Form A
27.SK5032L70WPDrill chucks4670171,8SK50 Form A
27.SK5040L80WPDrill chucks6180181,8SK50 Form A
27.SK5050L90WPDrill chucks140,990191,8SK50 Form A

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.HSK63A20L80WP.

Запчасти к инструменту1

  • KV HSK63-AТрубка подвода СОЖ EWS KV HSK63-A, DIN69895, M18x1

Документы по позиции

Для этой позиции документы пока не привязаны.
