EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK4040L115WP

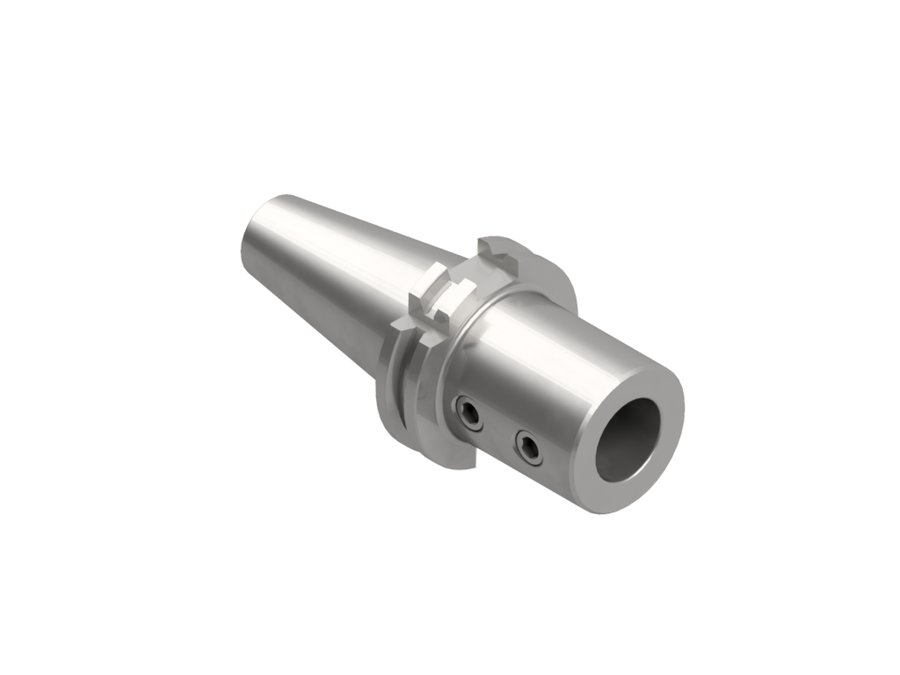

Державка для свёрл со сменными пластинами EWS 27.SK4040L115WP, SK40, d 40 мм, вылет LPR 115 мм
| Диаметр корпуса | 60 мм |
|---|---|
| Код интерфейса станка | SKG04001195 |
| Код интерфейса инструмента | ZYL04000115 |
| Диаметр буртика | 63,55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 Form A |
| Присоединение инструмента | Drill chucks |
| Функциональная длина | 96 мм |
| Вылет LPR | 115 мм |
| Масса | 1,7 кг |
| Общая длина | 183,4 мм |
| Заказной номер EWS | W140237 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK63A20L80WP | Weldon Ø 20.0 | 54 | 80 | 112 | — | |
| 27.HSK63A25L90WP | Weldon Ø 25.0 | 64 | 90 | 122 | — | |
| 27.SK4020L65WP | Drill chucks | 46 | 65 | 133,4 | SK40 Form A | |
| 27.SK4025L70WP | Drill chucks | 51 | 70 | 138,4 | SK40 Form A | |
| 27.SK4032L75WP | Drill chucks | 56 | 75 | 143,4 | SK40 Form A | |
| 27.SK4040L115WP | Drill chucks | 96 | 115 | 183,4 | SK40 Form A | Текущая |
| 27.SK5020L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | |
| 27.SK5025L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | |
| 27.SK5032L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | |
| 27.SK5040L80WP | Drill chucks | 61 | 80 | 181,8 | SK50 Form A | |
| 27.SK5050L90WP | Drill chucks | 140,9 | 90 | 191,8 | SK50 Form A |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.SK4040L115WP.
Переходники21
- 28.4006SВтулка редукционная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
- 28.4006SIKВтулка редукционная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
- 28.4008SВтулка редукционная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
- 28.4008SIKВтулка редукционная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
- 28.4010SВтулка редукционная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
- 28.4010SIKВтулка редукционная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
- 28.4012SВтулка редукционная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
- 28.4012SIKВтулка редукционная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
- 28.4016SВтулка редукционная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
- 28.4016S-GEWВтулка редукционная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
- 28.4016SIKВтулка редукционная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
- 28.4018SIKВтулка редукционная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
- 28.4020SВтулка редукционная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
- 28.4020S-GEWВтулка редукционная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
- 28.4020SIKВтулка редукционная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
- 28.4025SВтулка редукционная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
- 28.4025S-M6Втулка редукционная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
- 28.4025SIKВтулка редукционная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
- 28.4031.75SВтулка редукционная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31.75 мм (1 1/4")
- 28.4032SВтулка редукционная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
- 28.4032S-M6Втулка редукционная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
