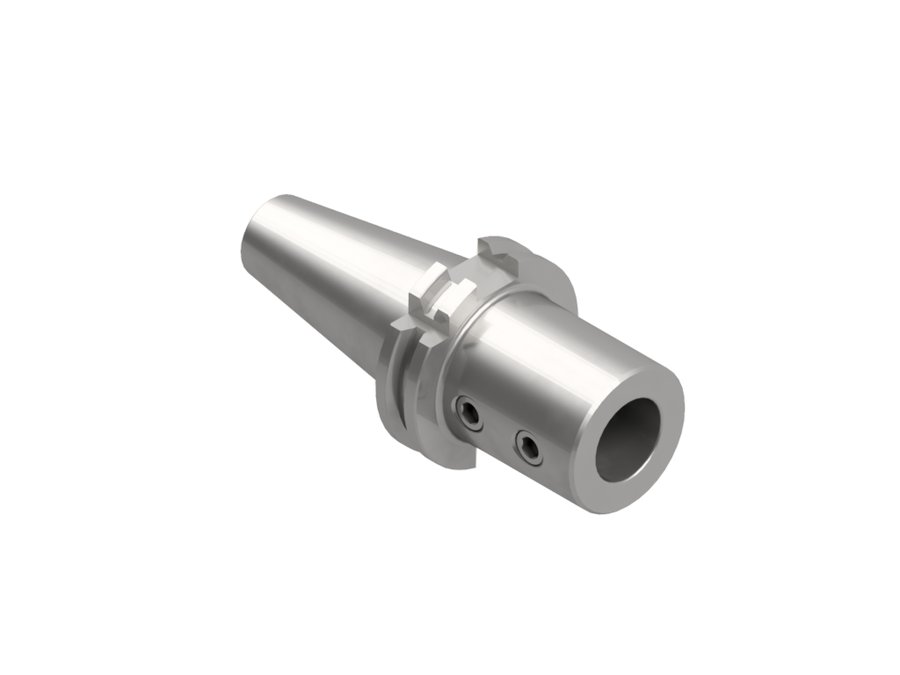

Державка для свёрл со сменными пластинами EWS 27.SK4020L65WP, SK40, d 20 мм, вылет LPR 65 мм
| Диаметр корпуса | 40 мм |
|---|---|
| Код интерфейса станка | SKG04001195 |
| Код интерфейса инструмента | ZYL02000115 |
| Диаметр буртика | 63,55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK40 форма A |
| Присоединение инструмента | сверлильные патроны |
| Функциональная длина | 46 мм |
| Вылет LPR | 65 мм |
| Масса | 1,2 кг |
| Общая длина | 133,4 мм |
| Заказной номер EWS | W140234 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.SK4020L65WP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK63A20L80WP | Weldon Ø20 | 54 | 80 | 112 | — | |
| 27.HSK63A25L90WP | Weldon Ø25 | 64 | 90 | 122 | — | |
| 27.SK4020L65WP | сверлильные патроны | 46 | 65 | 133,4 | SK40 форма A | Текущая |
| 27.SK4025L70WP | сверлильные патроны | 51 | 70 | 138,4 | SK40 форма A | |
| 27.SK4032L75WP | сверлильные патроны | 56 | 75 | 143,4 | SK40 форма A | |
| 27.SK4040L115WP | сверлильные патроны | 96 | 115 | 183,4 | SK40 форма A | |
| 27.SK5020L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | |
| 27.SK5025L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | |
| 27.SK5032L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | |
| 27.SK5040L80WP | сверлильные патроны | 61 | 80 | 181,8 | SK50 форма A | |
| 27.SK5050L90WP | сверлильные патроны | 140,9 | 90 | 191,8 | SK50 форма A |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.SK4020L65WP.
Переходники21
- 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
- 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
- 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
- 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
- 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
- 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
- 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
- 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
- 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
- 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
- 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
- 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
- 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
- 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
- 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
- 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
- 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
- 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
- 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
- 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
