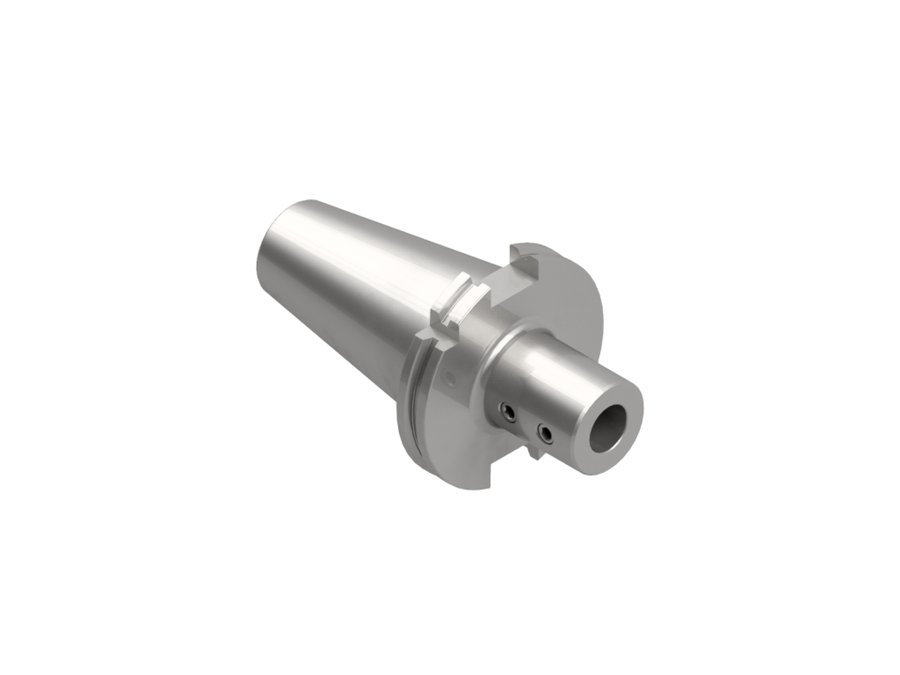

Державка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм
EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK5040L80WP

Державка для свёрл со сменными пластинами EWS 27.SK5040L80WP, SK50, d 40 мм, вылет LPR 80 мм

Диаметр корпуса60 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаZYL04000115
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 форма A
Присоединение инструментасверлильные патроны
Функциональная длина61 мм
Вылет LPR80 мм
Масса3,2 кг
Общая длина181,8 мм
Заказной номер EWSW140476
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.SK5040L80WP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK63A20L80WPWeldon Ø205480112—
27.HSK63A25L90WPWeldon Ø256490122—
27.SK4020L65WPсверлильные патроны4665133,4SK40 форма A
27.SK4025L70WPсверлильные патроны5170138,4SK40 форма A
27.SK4032L75WPсверлильные патроны5675143,4SK40 форма A
27.SK4040L115WPсверлильные патроны96115183,4SK40 форма A
27.SK5020L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5025L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5032L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5040L80WPсверлильные патроны6180181,8SK50 форма AТекущая
27.SK5050L90WPсверлильные патроны140,990191,8SK50 форма A

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.SK5040L80WP.

Переходники21

  • 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
