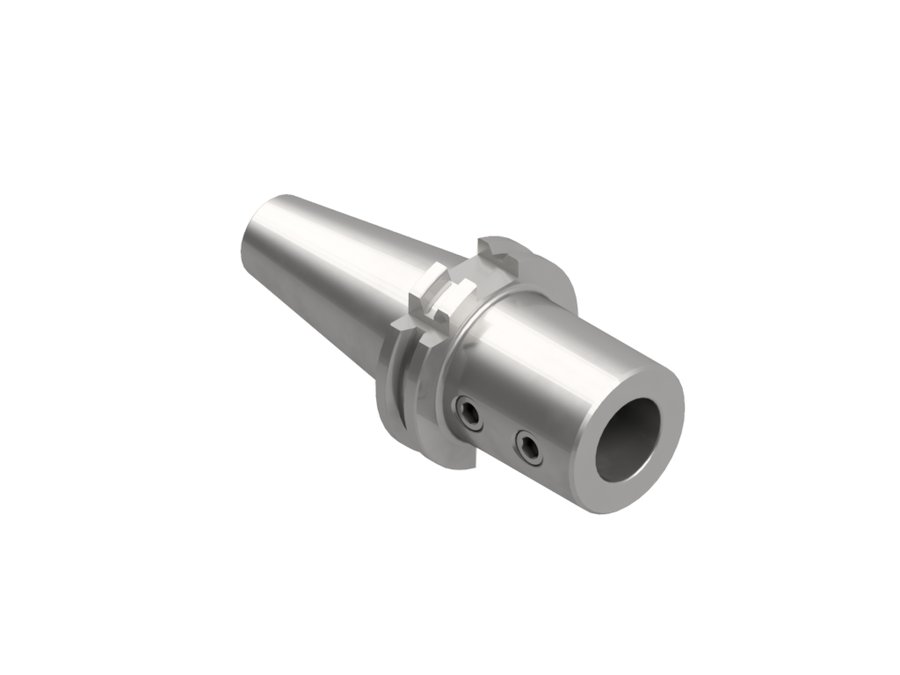

Державка для свёрл со сменными пластинами EWS 27.SK4025L70WP, SK40, d 25 мм, вылет LPR 70 мм
EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK4025L70WP

Державка для свёрл со сменными пластинами EWS 27.SK4025L70WP, SK40, d 25 мм, вылет LPR 70 мм

Диаметр корпуса45 мм
Код интерфейса станкаSKG04001195
Код интерфейса инструментаZYL02500115
Диаметр буртика63,55 мм
Исполнениенейтральное
Присоединение к станкуSK40 Form A
Присоединение инструментаDrill chucks
Функциональная длина51 мм
Вылет LPR70 мм
Масса1,2 кг
Общая длина138,4 мм
Заказной номер EWSW140235
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK63A20L80WPWeldon Ø 20.05480112—
27.HSK63A25L90WPWeldon Ø 25.06490122—
27.SK4020L65WPDrill chucks4665133,4SK40 Form A
27.SK4025L70WPDrill chucks5170138,4SK40 Form AТекущая
27.SK4032L75WPDrill chucks5675143,4SK40 Form A
27.SK4040L115WPDrill chucks96115183,4SK40 Form A
27.SK5020L70WPDrill chucks4670171,8SK50 Form A
27.SK5025L70WPDrill chucks4670171,8SK50 Form A
27.SK5032L70WPDrill chucks4670171,8SK50 Form A
27.SK5040L80WPDrill chucks6180181,8SK50 Form A
27.SK5050L90WPDrill chucks140,990191,8SK50 Form A

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.SK4025L70WP.

Переходники23

  • 28.2503HYDВтулка редукционная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка редукционная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка редукционная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка редукционная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка редукционная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка редукционная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка редукционная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка редукционная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка редукционная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка редукционная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка редукционная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка редукционная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка редукционная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка редукционная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка редукционная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка редукционная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка редукционная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка редукционная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка редукционная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка редукционная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка редукционная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка редукционная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка редукционная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Документы по позиции

Для этой позиции документы пока не привязаны.
