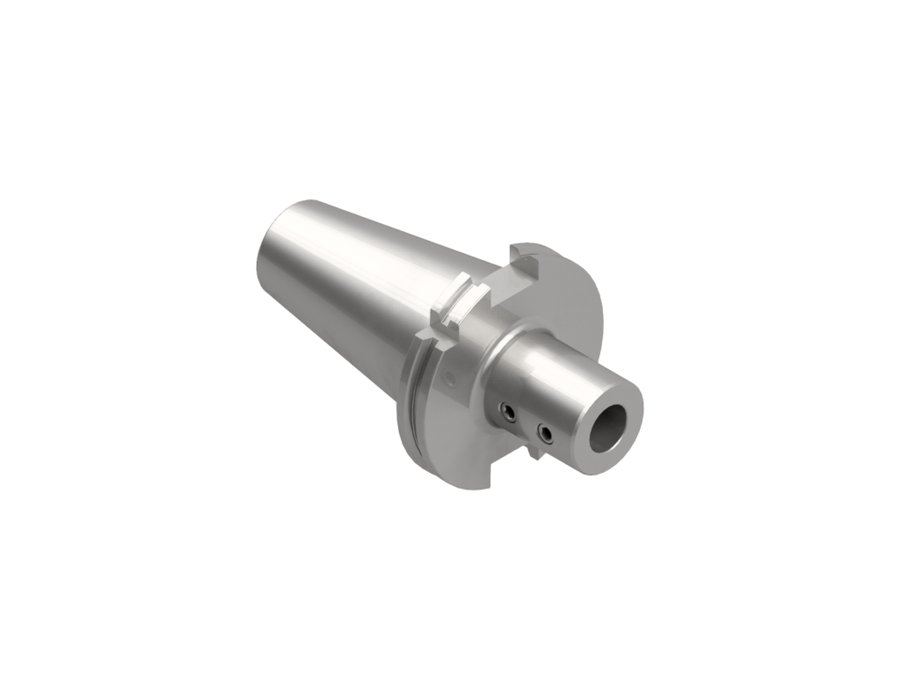

Державка для свёрл со сменными пластинами EWS 27.SK5025L70WP, SK50, d 25 мм, вылет LPR 70 мм
| Диаметр корпуса | 45 мм |
|---|---|
| Код интерфейса станка | SKG05001195 |
| Код интерфейса инструмента | ZYL02500115 |
| Диаметр буртика | 97,5 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 форма A |
| Присоединение инструмента | сверлильные патроны |
| Функциональная длина | 46 мм |
| Вылет LPR | 70 мм |
| Масса | 3,1 кг |
| Общая длина | 171,8 мм |
| Заказной номер EWS | W140474 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.SK5025L70WP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Другие типоразмеры серии
Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK63A20L80WP | Weldon Ø20 | 54 | 80 | 112 | — | |
| 27.HSK63A25L90WP | Weldon Ø25 | 64 | 90 | 122 | — | |
| 27.SK4020L65WP | сверлильные патроны | 46 | 65 | 133,4 | SK40 форма A | |
| 27.SK4025L70WP | сверлильные патроны | 51 | 70 | 138,4 | SK40 форма A | |
| 27.SK4032L75WP | сверлильные патроны | 56 | 75 | 143,4 | SK40 форма A | |
| 27.SK4040L115WP | сверлильные патроны | 96 | 115 | 183,4 | SK40 форма A | |
| 27.SK5020L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | |
| 27.SK5025L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | Текущая |
| 27.SK5032L70WP | сверлильные патроны | 46 | 70 | 171,8 | SK50 форма A | |
| 27.SK5040L80WP | сверлильные патроны | 61 | 80 | 181,8 | SK50 форма A | |
| 27.SK5050L90WP | сверлильные патроны | 140,9 | 90 | 191,8 | SK50 форма A |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.SK5025L70WP.
Переходники23
- 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
- 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
- 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
- 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
- 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
- 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
- 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
- 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
- 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
- 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
- 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
- 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
- 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
- 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
- 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
- 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
- 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
- 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
- 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
- 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
- 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
- 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
- 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20
