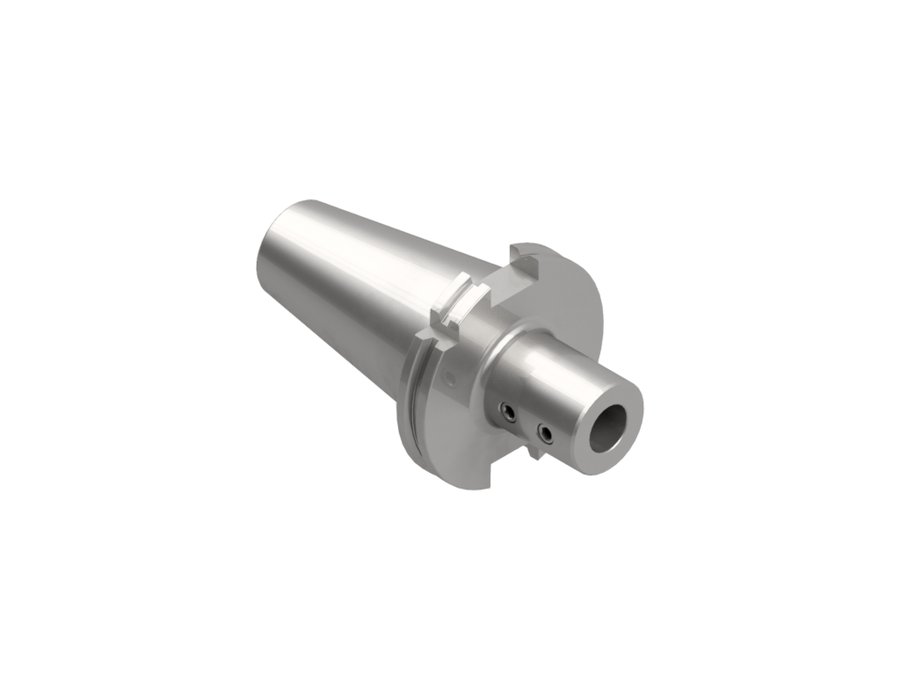

Державка для свёрл со сменными пластинами EWS 27.SK5020L70WP, SK50, d 20 мм, вылет LPR 70 мм
EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK5020L70WP

Державка для свёрл со сменными пластинами EWS 27.SK5020L70WP, SK50, d 20 мм, вылет LPR 70 мм

Диаметр корпуса40 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаZYL02000115
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 форма A
Присоединение инструментасверлильные патроны
Функциональная длина46 мм
Вылет LPR70 мм
Масса3 кг
Общая длина171,8 мм
Заказной номер EWSW140473
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.SK5020L70WP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK63A20L80WPWeldon Ø205480112—
27.HSK63A25L90WPWeldon Ø256490122—
27.SK4020L65WPсверлильные патроны4665133,4SK40 форма A
27.SK4025L70WPсверлильные патроны5170138,4SK40 форма A
27.SK4032L75WPсверлильные патроны5675143,4SK40 форма A
27.SK4040L115WPсверлильные патроны96115183,4SK40 форма A
27.SK5020L70WPсверлильные патроны4670171,8SK50 форма AТекущая
27.SK5025L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5032L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5040L80WPсверлильные патроны6180181,8SK50 форма A
27.SK5050L90WPсверлильные патроны140,990191,8SK50 форма A

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.SK5020L70WP.

Переходники21

  • 28.2004HYDВтулка переходная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка переходная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка переходная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2006SВтулка переходная EWS 28.2006S, хвостовик Ø20, отверстие Ø6 мм
  • 28.2006WNВтулка переходная EWS 28.2006WN, хвостовик Ø20, Weldon / Whistle Notch Ø06
  • 28.2008HYDВтулка переходная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø мм
  • 28.2008SВтулка переходная EWS 28.2008S, хвостовик Ø20, отверстие Ø8 мм
  • 28.2008WNВтулка переходная EWS 28.2008WN, хвостовик Ø20, Weldon / Whistle Notch Ø08
  • 28.2010HYDВтулка переходная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2010SВтулка переходная EWS 28.2010S, хвостовик Ø20, отверстие Ø10 мм
  • 28.2010WNВтулка переходная EWS 28.2010WN, хвостовик Ø20, Weldon / Whistle Notch Ø10
  • 28.2012HYDВтулка переходная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм
  • 28.2012SВтулка переходная EWS 28.2012S, хвостовик Ø20, отверстие Ø12 мм
  • 28.2012WNВтулка переходная EWS 28.2012WN, хвостовик Ø20, Weldon / Whistle Notch Ø12
  • 28.2013HYDВтулка переходная EWS 28.2013HYD, хвостовик Ø20, отверстие Ø13 мм
  • 28.2014HYDВтулка переходная EWS 28.2014HYD, хвостовик Ø20, гидропатрон Ø14 мм
  • 28.2015HYDВтулка переходная EWS 28.2015HYD, хвостовик Ø20, отверстие Ø15 мм
  • 28.2016HYDВтулка переходная EWS 28.2016HYD, хвостовик Ø20, гидропатрон Ø16 мм
  • 28.2016SВтулка переходная EWS 28.2016S, хвостовик Ø20, отверстие Ø16 мм
  • 28.2016WNВтулка переходная EWS 28.2016WN, хвостовик Ø20, Weldon / Whistle Notch Ø16
  • 28.2018HYDВтулка переходная EWS 28.2018HYD, хвостовик Ø20, гидропатрон Ø18 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
