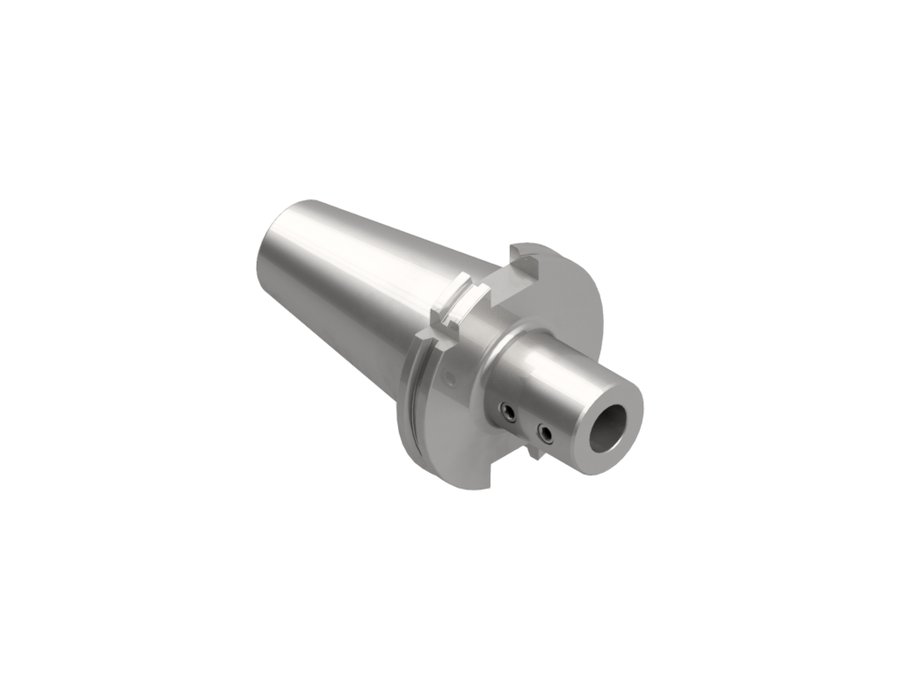

Державка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм
EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK5050L90WP

Державка для свёрл со сменными пластинами EWS 27.SK5050L90WP, SK50, d 50 мм, вылет LPR 90 мм

Диаметр корпуса58 мм
Код интерфейса станкаSKG05001195
Код интерфейса инструментаZYL05000115
Диаметр буртика97,5 мм
Исполнениенейтральное
Присоединение к станкуSK50 форма A
Присоединение инструментасверлильные патроны
Функциональная длина140,9 мм
Вылет LPR90 мм
Масса3,25 кг
Общая длина191,8 мм
Заказной номер EWSW140477
Макс. частота вращения25000 об/мин
СтандартISO7388-1 (DIN 69871)

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.SK5050L90WP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.

АртикулПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммПрисоединение к станкуВ список
27.HSK63A20L80WPWeldon Ø205480112—
27.HSK63A25L90WPWeldon Ø256490122—
27.SK4020L65WPсверлильные патроны4665133,4SK40 форма A
27.SK4025L70WPсверлильные патроны5170138,4SK40 форма A
27.SK4032L75WPсверлильные патроны5675143,4SK40 форма A
27.SK4040L115WPсверлильные патроны96115183,4SK40 форма A
27.SK5020L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5025L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5032L70WPсверлильные патроны4670171,8SK50 форма A
27.SK5040L80WPсверлильные патроны6180181,8SK50 форма A
27.SK5050L90WPсверлильные патроны140,990191,8SK50 форма AТекущая

Совместимость

Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.SK5050L90WP.

Переходники16

  • 28.5006SВтулка переходная EWS 28.5006S, хвостовик Ø50, отверстие Ø6 мм
  • 28.5008SВтулка переходная EWS 28.5008S, хвостовик Ø50, отверстие Ø8 мм
  • 28.5010SВтулка переходная EWS 28.5010S, хвостовик Ø50, отверстие Ø10 мм
  • 28.5010SIKВтулка переходная EWS 28.5010SIK, хвостовик Ø50, отверстие Ø10 мм
  • 28.5012SВтулка переходная EWS 28.5012S, хвостовик Ø50, отверстие Ø12 мм
  • 28.5012SIKВтулка переходная EWS 28.5012SIK, хвостовик Ø50, отверстие Ø12 мм
  • 28.5016SВтулка переходная EWS 28.5016S, хвостовик Ø50, отверстие Ø16 мм
  • 28.5016SIKВтулка переходная EWS 28.5016SIK, хвостовик Ø50, отверстие Ø16 мм
  • 28.5020SВтулка переходная EWS 28.5020S, хвостовик Ø50, отверстие Ø20 мм
  • 28.5020SIKВтулка переходная EWS 28.5020SIK, хвостовик Ø50, отверстие Ø20 мм
  • 28.5025SВтулка переходная EWS 28.5025S, хвостовик Ø50, отверстие Ø25 мм
  • 28.5025SIKВтулка переходная EWS 28.5025SIK, хвостовик Ø50, отверстие Ø25 мм
  • 28.5032SВтулка переходная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка переходная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм
  • 28.5040SВтулка переходная EWS 28.5040S, хвостовик Ø50, отверстие Ø40 мм
  • 28.5040SIKВтулка переходная EWS 28.5040SIK, хвостовик Ø50, отверстие Ø40 мм
