EWS · Державки для свёрл со сменными пластинами EWS, присоединение к станку SK · арт. 27.SK5032L70WP

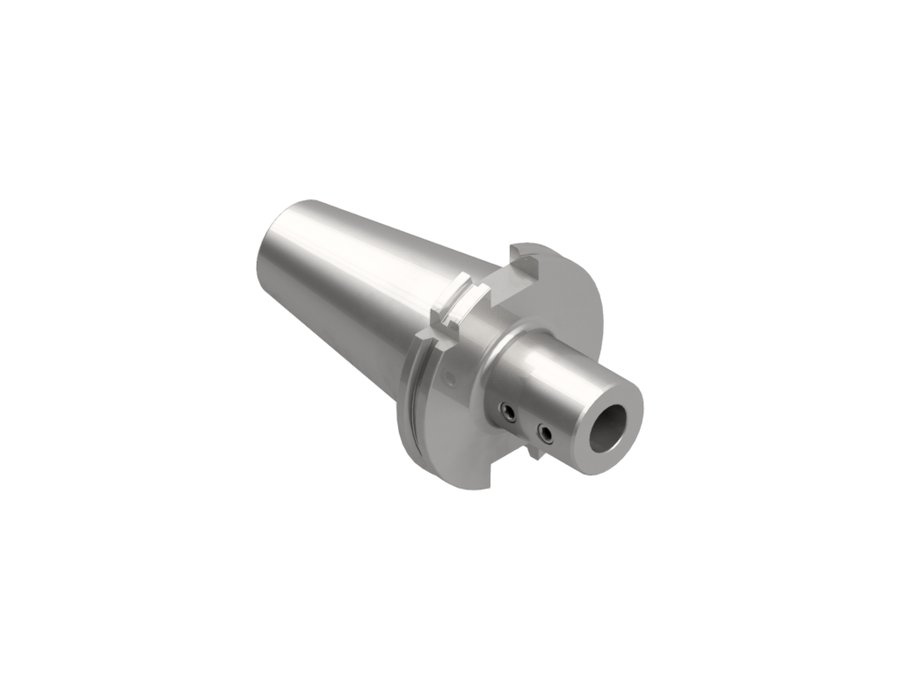

Державка для свёрл со сменными пластинами EWS 27.SK5032L70WP, SK50, d 32 мм, вылет LPR 70 мм
| Диаметр корпуса | 52 мм |
|---|---|
| Код интерфейса станка | SKG05001195 |
| Код интерфейса инструмента | ZYL03200115 |
| Диаметр буртика | 97,5 мм |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 Form A |
| Присоединение инструмента | Drill chucks |
| Функциональная длина | 46 мм |
| Вылет LPR | 70 мм |
| Масса | 3,17 кг |
| Общая длина | 171,8 мм |
| Заказной номер EWS | W140475 |
| Макс. частота вращения | 25000 об/мин |
| Стандарт | ISO7388-1 (DIN 69871) |
Другие типоразмеры серии
Державки для свёрл со сменными пластинами EWS, присоединение к станку SK — 11 позиций серии, EWS.
| Артикул | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Присоединение к станку | В список |
|---|---|---|---|---|---|---|
| 27.HSK63A20L80WP | Weldon Ø 20.0 | 54 | 80 | 112 | — | |
| 27.HSK63A25L90WP | Weldon Ø 25.0 | 64 | 90 | 122 | — | |
| 27.SK4020L65WP | Drill chucks | 46 | 65 | 133,4 | SK40 Form A | |
| 27.SK4025L70WP | Drill chucks | 51 | 70 | 138,4 | SK40 Form A | |
| 27.SK4032L75WP | Drill chucks | 56 | 75 | 143,4 | SK40 Form A | |
| 27.SK4040L115WP | Drill chucks | 96 | 115 | 183,4 | SK40 Form A | |
| 27.SK5020L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | |
| 27.SK5025L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | |
| 27.SK5032L70WP | Drill chucks | 46 | 70 | 171,8 | SK50 Form A | Текущая |
| 27.SK5040L80WP | Drill chucks | 61 | 80 | 181,8 | SK50 Form A | |
| 27.SK5050L90WP | Drill chucks | 140,9 | 90 | 191,8 | SK50 Form A |
Совместимость
Связанные позиции по данным производителя — 28 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.SK5032L70WP.
Переходники28
- 28.32.13HYDВтулка редукционная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
- 28.32.15HYDВтулка редукционная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
- 28.3206G200Втулка редукционная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
- 28.3206G200IKВтулка редукционная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
- 28.3206HYDВтулка редукционная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø06 мм
- 28.3208G200Втулка редукционная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
- 28.3208G200IKВтулка редукционная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
- 28.3208HYDВтулка редукционная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø08 мм
- 28.3210G200Втулка редукционная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
- 28.3210G200IKВтулка редукционная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
- 28.3210HYDВтулка редукционная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
- 28.3212G200Втулка редукционная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
- 28.3212G200IKВтулка редукционная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
- 28.3212HYDВтулка редукционная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
- 28.3214HYDВтулка редукционная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
- 28.3216G200Втулка редукционная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200-GEWВтулка редукционная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200IKВтулка редукционная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
- 28.3216HYDВтулка редукционная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
- 28.3218G200Втулка редукционная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
- 28.3218G200IKВтулка редукционная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
- 28.3220G200Втулка редукционная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200IKВтулка редукционная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200M6Втулка редукционная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
- 28.3220HYDВтулка редукционная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
- 28.3225G200Втулка редукционная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
- 28.3225G200M6Втулка редукционная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
- 28.3225HYDВтулка редукционная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм
