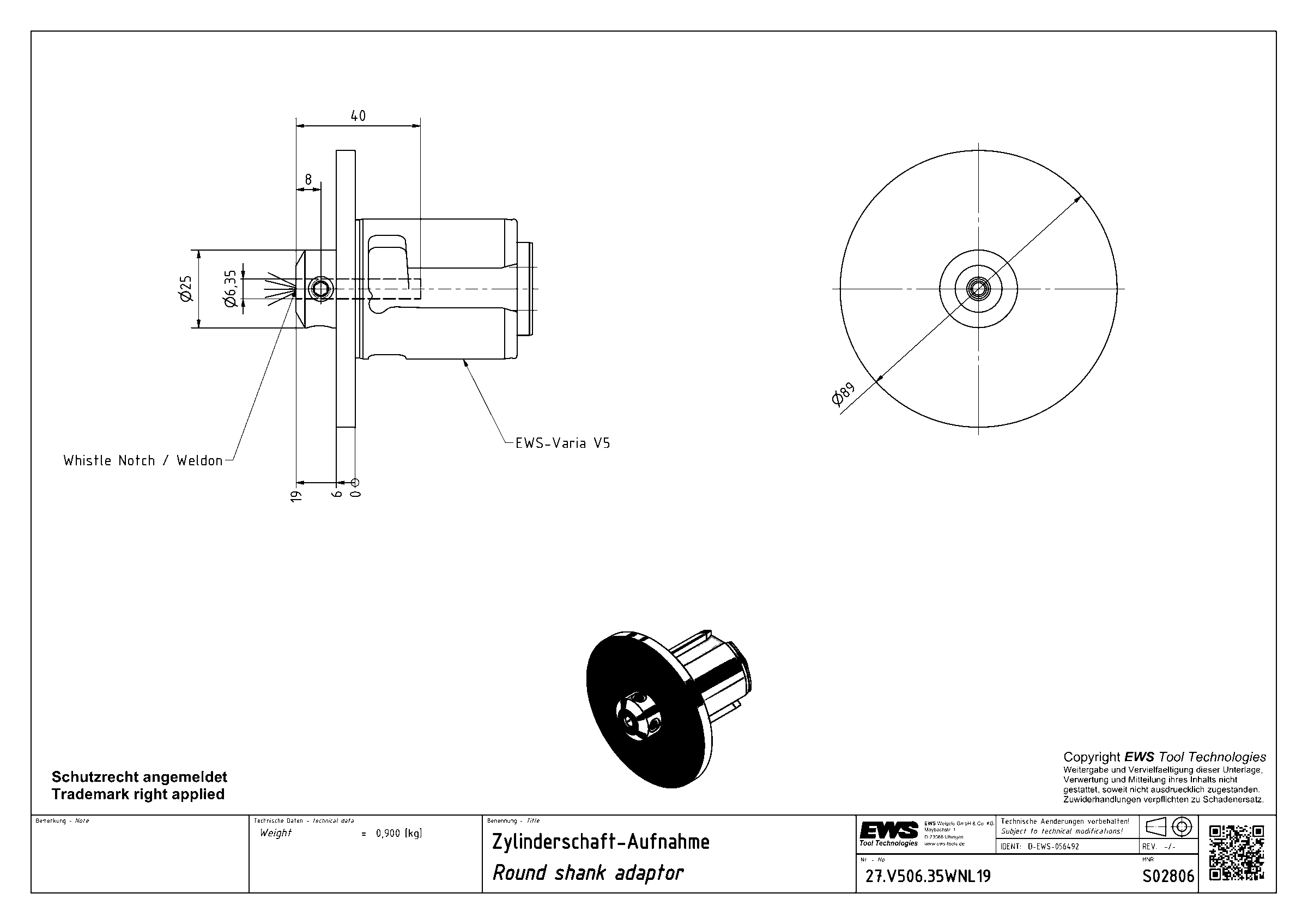

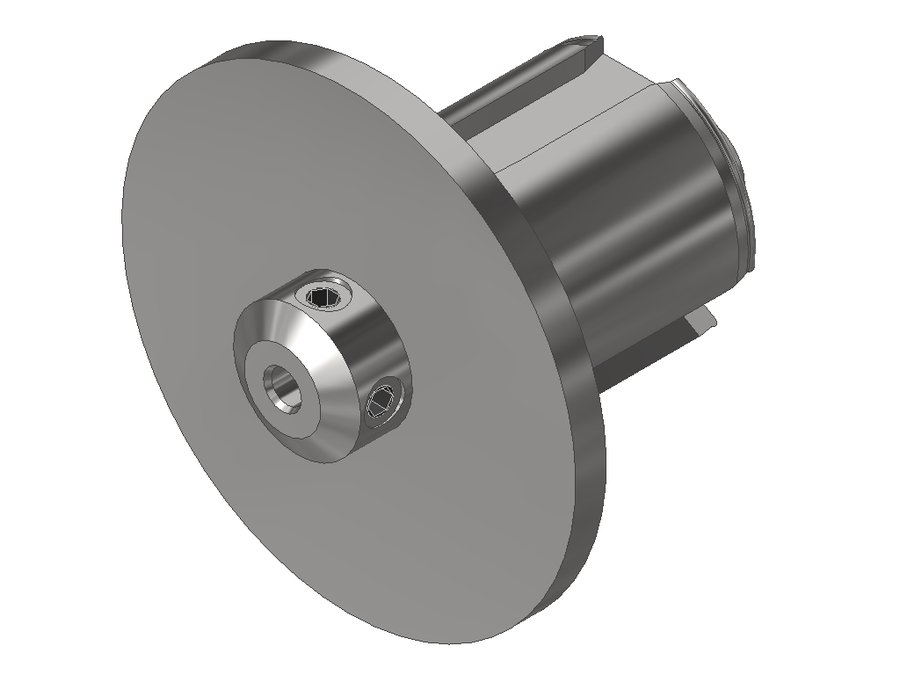

Адаптер под цилиндрический хвостовик инструмента EWS 27.V506.35WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6,35
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 25 мм |
| Код интерфейса станка | EWC00500195 |
| Код интерфейса инструмента | ZYL02501035 |
| Диаметр буртика | 89 мм |
| Диаметр хвостовика | 45 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø1/4" |
| Функциональная длина | 21 мм |
| Вылет LPR | 19 мм |
| Масса | 0,9 кг |
| Общая длина | 76 мм |
| Заказной номер EWS | S02806 |
| Система EWS Varia | EWS Varia V5 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.V506.35WNL19 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.V506.35WNL19 | 45 | Weldon Ø1/4" | 21 | 19 | 76 | Текущая |
| 27.V506L54SHR | 45 | термопатрон Ø6 | 24 | 54 | 111 | |
| 27.V506WNL19 | 45 | Weldon Ø6 | 21 | 19 | 76 | |
| 27.V506WNL60 | 45 | Weldon Ø6 | -20 | 60 | 117 | |
| 27.V508L54SHR | 45 | термопатрон Ø8 | 18 | 54 | 111 | |
| 27.V508WNL22 | 45 | Weldon Ø8 | 18 | 22 | 79 | |
| 27.V509.53WNL29 | 45 | Weldon Ø3/8" | 15 | 29 | 86 | |
| 27.V510L54SHR | 45 | термопатрон Ø10 | 12 | 54 | 111 | |
| 27.V510WNL06 | 45 | Weldon Ø10 | 29 | 6 | 63 | |
| 27.V510WNL29 | 45 | Weldon Ø10 | 15 | 29 | 86 | |
| 27.V512HYDL26 | 45 | гидропатрон Ø12 | -15 | 26 | 83 | |
| 27.V512L54SHR | 45 | термопатрон Ø12 | 7 | 54 | 111 |
Совместимость
Связанные позиции по данным производителя — 214 позиций. Подбор по совместимости не заменяет проверку по чертежу.
