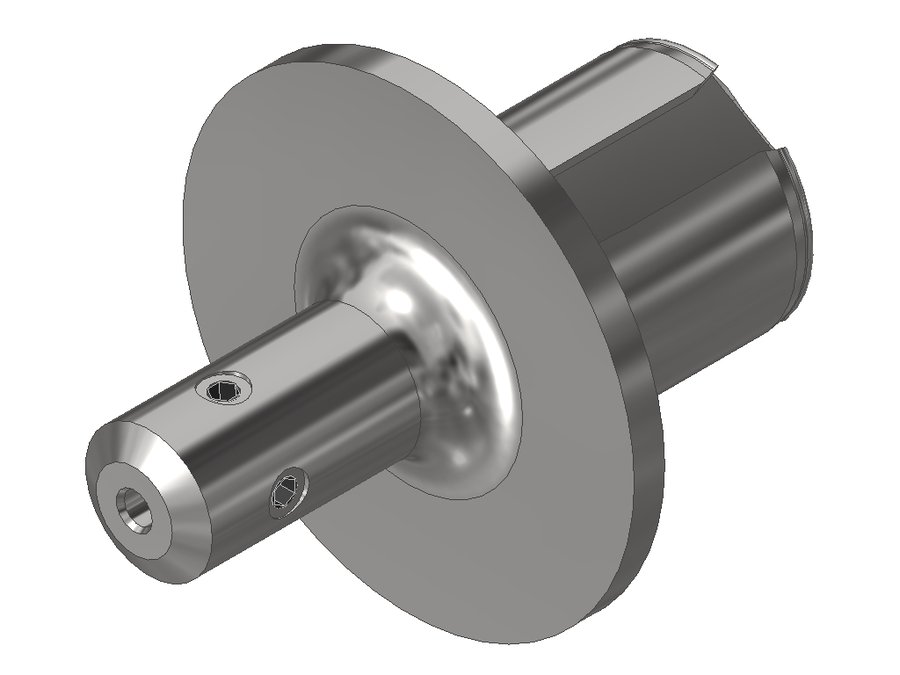

Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V506WNL60

Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL60, система EWS Varia V5, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL00601015
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø6
Функциональная длина-20 мм
Вылет LPR60 мм
Масса1,067 кг
Общая длина117 мм
Заказной номер EWSS02381
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V506WNL60 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

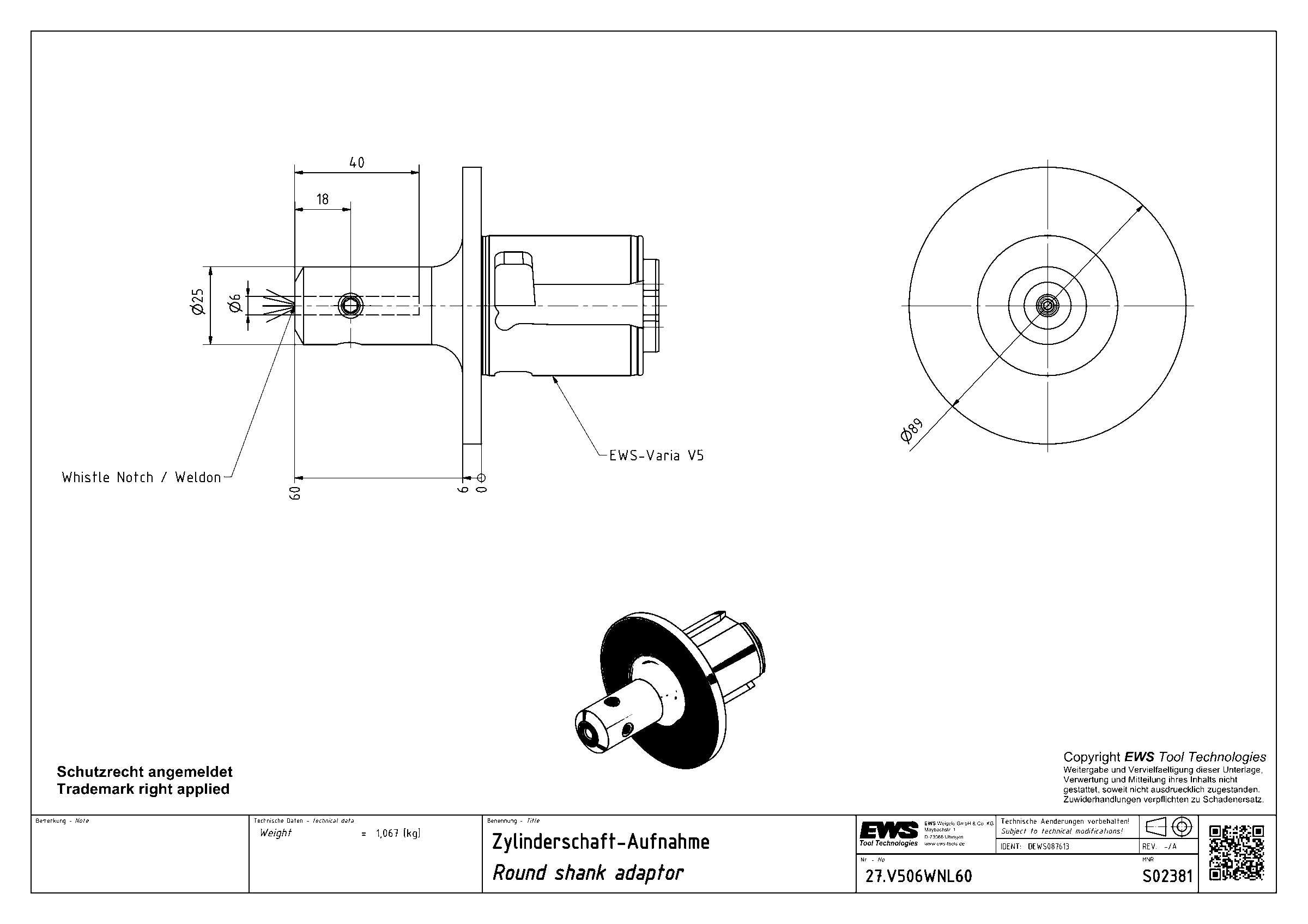

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V506.35WNL1945Weldon Ø1/4"211976
27.V506L54SHR45термопатрон Ø62454111
27.V506WNL1945Weldon Ø6211976
27.V506WNL6045Weldon Ø6-2060117Текущая
27.V508L54SHR45термопатрон Ø81854111
27.V508WNL2245Weldon Ø8182279
27.V509.53WNL2945Weldon Ø3/8"152986
27.V510L54SHR45термопатрон Ø101254111
27.V510WNL0645Weldon Ø1029663
27.V510WNL2945Weldon Ø10152986
27.V512HYDL2645гидропатрон Ø12-152683
27.V512L54SHR45термопатрон Ø12754111

Совместимость

Связанные позиции по данным производителя — 214 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 27.V506WNL60.
