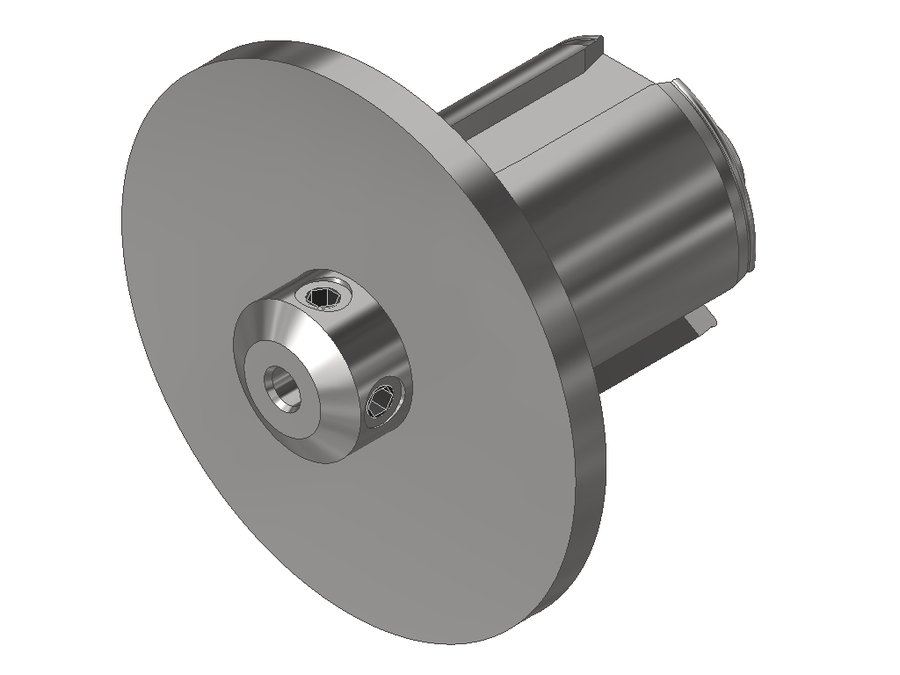

Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.V506WNL19

Адаптер под цилиндрический хвостовик инструмента EWS 27.V506WNL19, система EWS Varia V5, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00500195
Код интерфейса инструментаZYL00601015
Диаметр буртика89 мм
Диаметр хвостовика45 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø6
Функциональная длина21 мм
Вылет LPR19 мм
Масса0,901 кг
Общая длина76 мм
Заказной номер EWSS01335
Система EWS VariaEWS Varia V5

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.V506WNL19 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.V506.35WNL1945Weldon Ø1/4"211976
27.V506L54SHR45термопатрон Ø62454111
27.V506WNL1945Weldon Ø6211976Текущая
27.V506WNL6045Weldon Ø6-2060117
27.V508L54SHR45термопатрон Ø81854111
27.V508WNL2245Weldon Ø8182279
27.V509.53WNL2945Weldon Ø3/8"152986
27.V510L54SHR45термопатрон Ø101254111
27.V510WNL0645Weldon Ø1029663
27.V510WNL2945Weldon Ø10152986
27.V512HYDL2645гидропатрон Ø12-152683
27.V512L54SHR45термопатрон Ø12754111
