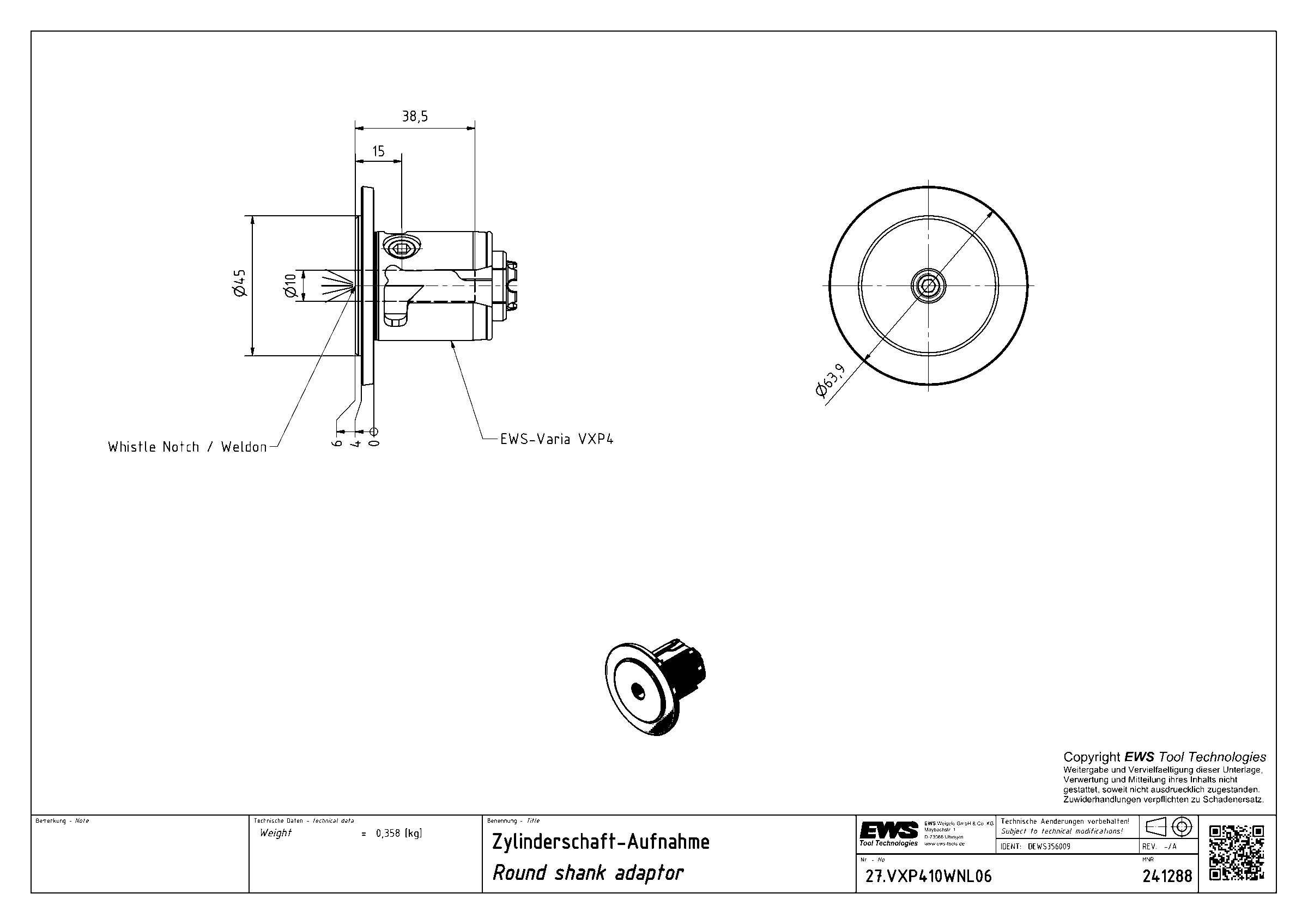

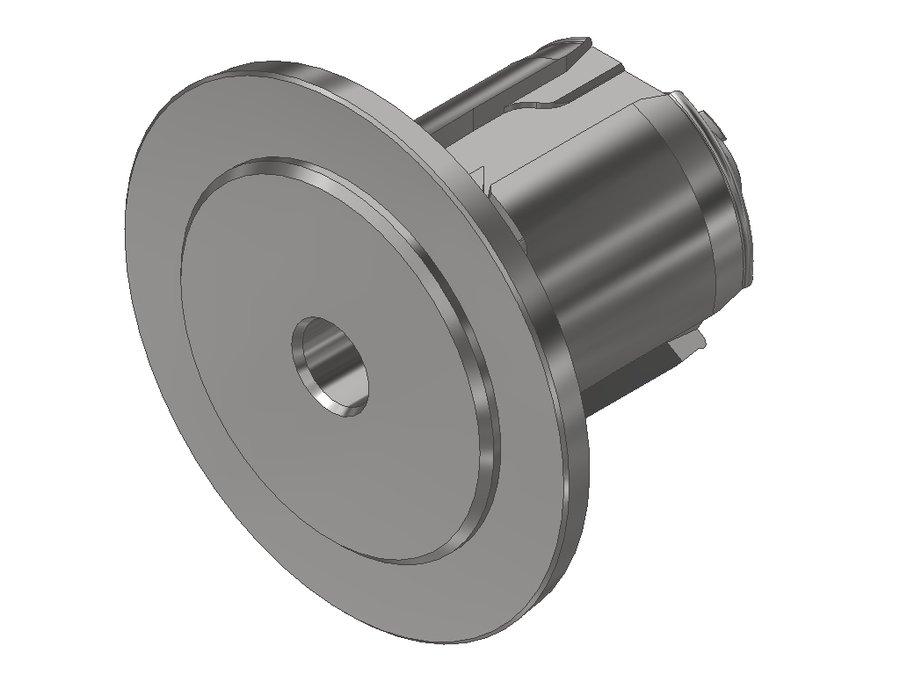

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410WNL06, система EWS Varia VXP4, Whistle Notch/Weldon Ø 10
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 45 мм |
| Код интерфейса станка | EWC00400495 |
| Код интерфейса инструмента | ZYL01001015 |
| Диаметр буртика | 63,89 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø10 |
| Функциональная длина | 32,5 мм |
| Вылет LPR | 6 мм |
| Масса | 0,358 кг |
| Общая длина | 51,85 мм |
| Заказной номер EWS | 241288 |
| Система EWS Varia | EWS Varia VXP4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.VXP410WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VXP406L54SHR | 35 | термопатрон Ø6 | 24 | 54 | 99,85 | |
| 27.VXP406WNL06 | 35 | Weldon Ø6 | 27 | 6 | 51,85 | |
| 27.VXP406WNL16 | 35 | Weldon Ø6 | 14 | 16 | 61,85 | |
| 27.VXP408L54SHR | 35 | термопатрон Ø8 | 18 | 54 | 99,85 | |
| 27.VXP408WNL19 | 35 | Weldon Ø8 | 21 | 19 | 64,85 | |
| 27.VXP410L54SHR | 35 | термопатрон Ø10 | 12 | 54 | 99,85 | |
| 27.VXP410WNL06 | 35 | Weldon Ø10 | 32,5 | 6 | 51,85 | Текущая |
| 27.VXP410WNL26 | 35 | Weldon Ø10 | 14 | 26 | 71,85 | |
| 27.VXP412HYDL26 | 35 | гидропатрон Ø12 | -15 | 26 | 71,85 | |
| 27.VXP412L54SHR | 35 | термопатрон Ø12 | 7 | 54 | 99,85 | |
| 27.VXP412WNL28 | 35 | Weldon Ø12 | 21 | 28 | 73,85 | |
| 27.VXP416HYDL26 | 35 | гидропатрон Ø16 | -21 | 26 | 71,85 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VXP410WNL06.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, система EWS Varia VX4
- MW-VXT4Приспособление монтажное EWS MW-VXT4
- TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17 с лотком Varia VX4/V4
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- PT.VX4Крышка защитная EWS PT.VX4, система EWS Varia VX4
Подходит к позициям
У этих позиций 27.VXP410WNL06 указан производителем как подходящий.
Инструмент приводной12
- 40.60VXP4KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLP, хвостовик Ø60, VXP4
- 40.60VXP4KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
- 40.60VXP4NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLP, хвостовик Ø60, VXP4
- 40.60VXP4NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4DKRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLP, хвостовик Ø60, VXP4
- 60.60VXP4DKRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4DNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLP, хвостовик Ø60, VXP4
- 60.60VXP4DNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4KRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLP, хвостовик Ø60, система EWS Varia VXP4
- 60.60VXP4KRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
- 60.60VXP4NLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
- 60.60VXP4NLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4
