EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.60VXP4DNLPIKD

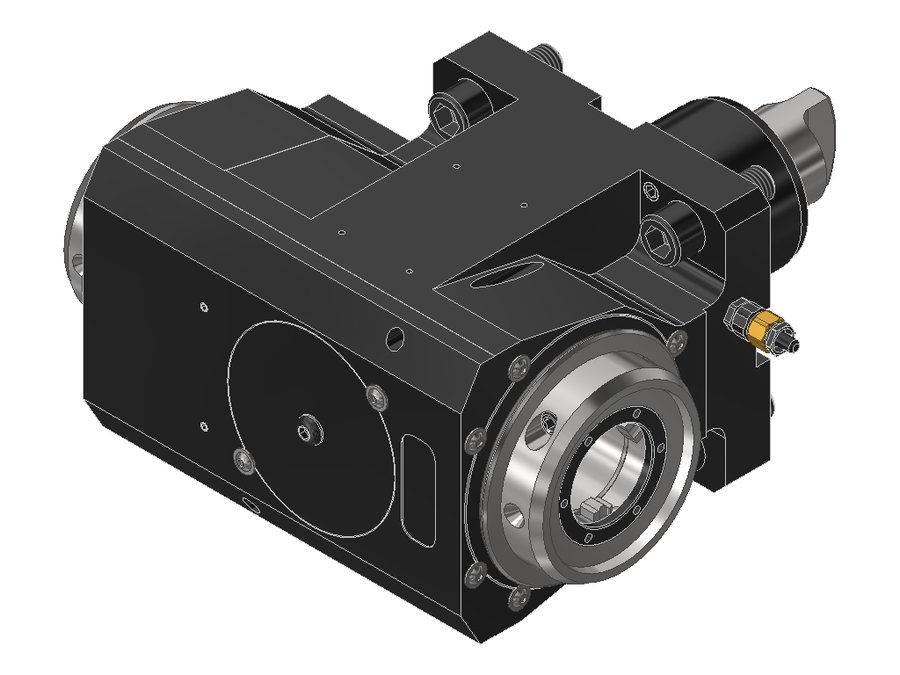

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084D6015 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60D DMG Mori |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 15,432 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Заказной номер EWS | 240431 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VXT4 |
| Макс. крутящий момент | 120 Н·м |
| Функциональная ширина | 120 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60VX4LT3000V16IKDGLX90 | 60 | BMT60B Okuma | EWS Varia VX4 | 89 | 128,5 | 238,5 | |
| 60.60VX4NLHSD12 | 60 | BMT60 DMG Mori | EWS Varia VX4 | 90 | 133 | 224 | |
| 60.60VX4NLIKDHSD12 | 60 | BMT60 DMG Mori | EWS Varia VX4 | 90 | 133 | 224 | |
| 60.60VXP4DKRNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4DKRNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4DNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4DNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | Текущая |
| 60.60VXP4KRNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4KRNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4NLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4NLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.65C4KRVLHP6FIKD | 65 | BMT65 | PSC 40 | 72 | 116,45 | 211,45 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60VXP4DNLPIKD.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL, MW-BMT-NL
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
