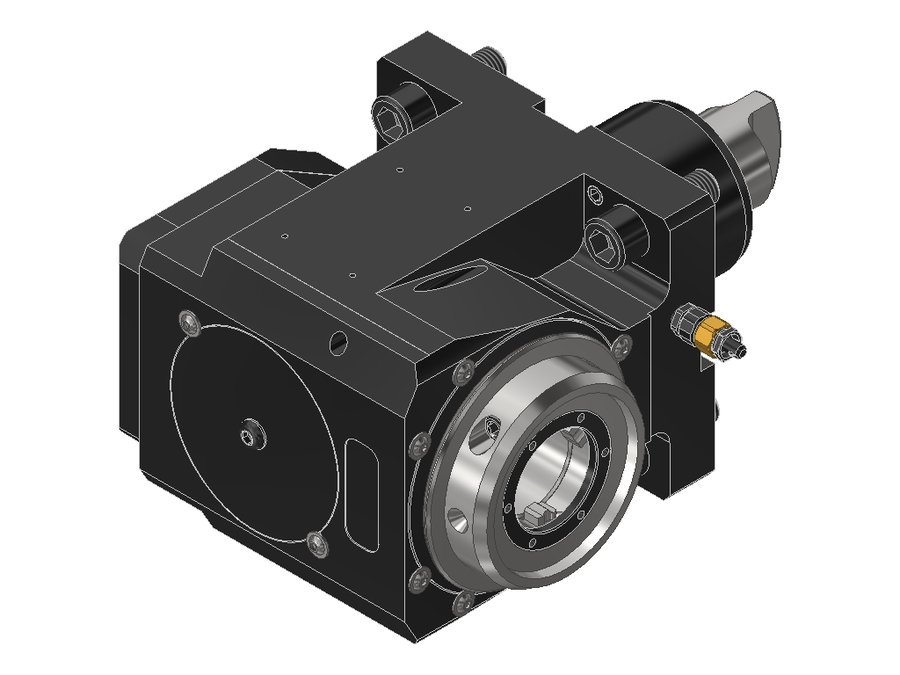

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084D6015 |
| Код интерфейса инструмента | EWC00400495 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60D DMG Mori |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 12,26 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Ширина | 166 мм |
| Заказной номер EWS | 240425 |
| Радиальная ширина | 71 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VXT4 |
| Макс. крутящий момент | 120 Н·м |
| Функциональная ширина | 95 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.60VXP4NLPIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.60VXP4DKRNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4DNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4DNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4KRNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4KRNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4NLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | |
| 60.60VXP4NLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 90 | 139 | 230 | Текущая |
| 60.65C4KRVLHP6FIKD | 65 | BMT65 | PSC 40 | 72 | 116,45 | 211,45 | |
| 60.65C4TW20 | 65 | BMT65B | PSC 40 | 65 | 104 | 220,5 | |
| 60.65C4VL6F | 65 | BMT65 | PSC 40 | 72 | 116,5 | 226,5 | |
| 60.65C4VL6FIKD | 65 | BMT65 | PSC 40 | 72 | 116,5 | 226,5 | |
| 60.65C41809MT110FIKDX100 | 65 | BMT65 | PSC 40 | 100 | 144,5 | 235,5 |
Совместимость
Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.60VXP4NLPIKD.
Инструмент статический65
- 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
- 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
- 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
- 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
- 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
- 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
- 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
- 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
- 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
- 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
- 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
- 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
- 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
- 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
- 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
- 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
- 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
- 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
- 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
- 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
- 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
- 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
- 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
- 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
- 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
- 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
- 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
- 27.VXP406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP406L54SHR, система EWS Varia VXP4, отверстие Ø6 мм
- 27.VXP406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP406WNL06, система EWS Varia VXP4, Whistle Notch/Weldon Ø 6
- 27.VXP406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP406WNL16, система EWS Varia VXP4, Whistle Notch/Weldon Ø 6
- 27.VXP408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP408L54SHR, система EWS Varia VXP4, отверстие Ø8 мм
- 27.VXP408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP408WNL19, система EWS Varia VXP4, Whistle Notch/Weldon Ø 8
- 27.VXP410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP410L54SHR, система EWS Varia VXP4, отверстие Ø10 мм
- 27.VXP410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410WNL06, система EWS Varia VXP4, Whistle Notch/Weldon Ø 10
- 27.VXP410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410WNL26, система EWS Varia VXP4, Whistle Notch/Weldon Ø 10
- 27.VXP412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP412HYDL26, система EWS Varia VXP4, гидропатрон Ø12
- 27.VXP412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP412L54SHR, система EWS Varia VXP4, отверстие Ø12 мм
- 27.VXP412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP412WNL28, система EWS Varia VXP4, Whistle Notch/Weldon Ø 12
Показаны первые 40 из 65. Остальные — в разделе Инструмент статический.
Принадлежности и оснастка для настройки инструмента3
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
- MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
