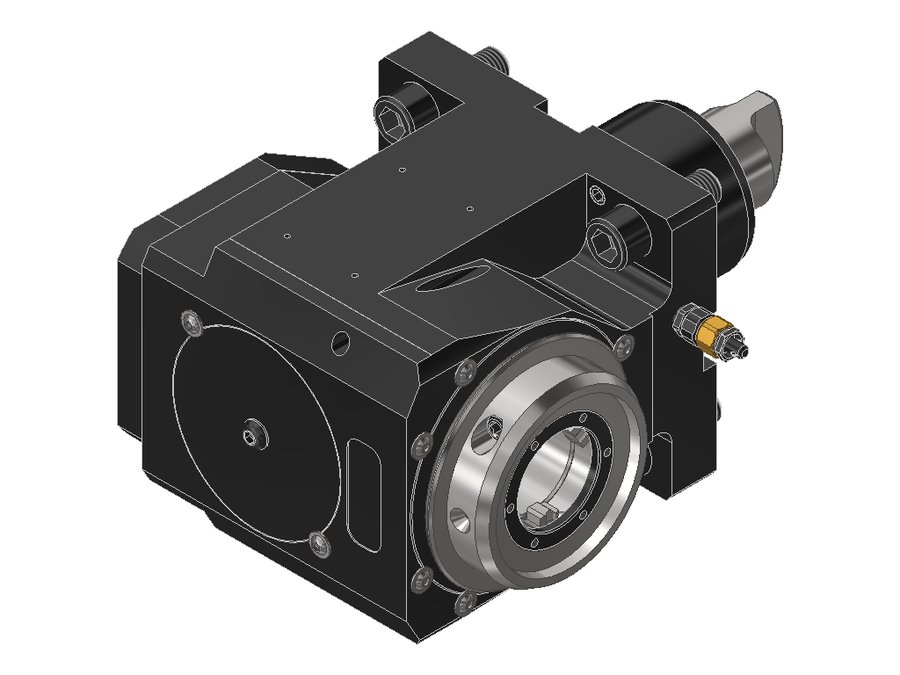

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.60VXP4NLP

Головка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084D6015
Код интерфейса инструментаEWC00400495
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60D DMG Mori
Присоединение инструментаEWS Varia VXT4
Функциональная длина90 мм
Вылет LPR139 мм
Масса12,041 кг
Высота108 мм
Общая длина230 мм
Ширина161 мм
Заказной номер EWS240424
Радиальная ширина66 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Система EWS VariaEWS Varia VXT4
Макс. крутящий момент120 Н·м
Функциональная ширина95 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.60VXP4NLP в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.60VXP4DKRNLP60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DKRNLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DNLP60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4DNLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4KRNLP60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4KRNLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.60VXP4NLP60BMT60D DMG MoriEWS Varia VXT490139230Текущая
60.60VXP4NLPIKD60BMT60D DMG MoriEWS Varia VXT490139230
60.65C4KRVLHP6FIKD65BMT65PSC 4072116,45211,45
60.65C4TW2065BMT65BPSC 4065104220,5
60.65C4VL6F65BMT65PSC 4072116,5226,5
60.65C4VL6FIKD65BMT65PSC 4072116,5226,5

Совместимость

Связанные позиции по данным производителя — 70 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 60.60VXP4NLP.

Инструмент статический65

  • 27.VX406.35L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406.35L54SHR, система EWS Varia VX4, отверстие Ø6,35 мм (1/4")
  • 27.VX406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX406L54SHR, система EWS Varia VX4, отверстие Ø6 мм
  • 27.VX406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL16, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX406WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.VX406WNL60, система EWS Varia VX4, Whistle Notch/Weldon Ø 6
  • 27.VX408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX408L54SHR, система EWS Varia VX4, отверстие Ø8 мм
  • 27.VX408WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VX408WNL19, система EWS Varia VX4, Whistle Notch/Weldon Ø 8
  • 27.VX410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX410L54SHR, система EWS Varia VX4, отверстие Ø10 мм
  • 27.VX410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX410WNL26, система EWS Varia VX4, Whistle Notch/Weldon Ø 10
  • 27.VX412.7WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412.7WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12,7
  • 27.VX412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412HYDL26, система EWS Varia VX4, гидропатрон Ø12
  • 27.VX412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX412L54SHR, система EWS Varia VX4, отверстие Ø12 мм
  • 27.VX412WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX412WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 12
  • 27.VX414L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX414L54SHR, система EWS Varia VX4, отверстие Ø14 мм
  • 27.VX414WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX414WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 14
  • 27.VX415.88WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX415.88WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 15,88
  • 27.VX416HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416HYDL26, система EWS Varia VX4, гидропатрон Ø16
  • 27.VX416L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX416L54SHR, система EWS Varia VX4, отверстие Ø16 мм
  • 27.VX416WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX416WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX416WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 16
  • 27.VX418L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VX418L54SHR, система EWS Varia VX4, отверстие Ø18 мм
  • 27.VX418WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX418WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 18
  • 27.VX420HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420HYDL26, система EWS Varia VX4, гидропатрон Ø20
  • 27.VX420WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX420WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL28, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
  • 27.VX425WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.VX425WNL33, система EWS Varia VX4, Whistle Notch/Weldon Ø 25
  • 27.VXP406L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP406L54SHR, система EWS Varia VXP4, отверстие Ø6 мм
  • 27.VXP406WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP406WNL06, система EWS Varia VXP4, Whistle Notch/Weldon Ø 6
  • 27.VXP406WNL16Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP406WNL16, система EWS Varia VXP4, Whistle Notch/Weldon Ø 6
  • 27.VXP408L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP408L54SHR, система EWS Varia VXP4, отверстие Ø8 мм
  • 27.VXP408WNL19Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP408WNL19, система EWS Varia VXP4, Whistle Notch/Weldon Ø 8
  • 27.VXP410L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP410L54SHR, система EWS Varia VXP4, отверстие Ø10 мм
  • 27.VXP410WNL06Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410WNL06, система EWS Varia VXP4, Whistle Notch/Weldon Ø 10
  • 27.VXP410WNL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410WNL26, система EWS Varia VXP4, Whistle Notch/Weldon Ø 10
  • 27.VXP412HYDL26Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP412HYDL26, система EWS Varia VXP4, гидропатрон Ø12
  • 27.VXP412L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.VXP412L54SHR, система EWS Varia VXP4, отверстие Ø12 мм
  • 27.VXP412WNL28Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP412WNL28, система EWS Varia VXP4, Whistle Notch/Weldon Ø 12

Показаны первые 40 из 65. Остальные — в разделе Инструмент статический.

Принадлежности и оснастка для настройки инструмента3

  • EWS.Varia Clean (EWS 228119)Набор для очистки EWS.Varia Clean VX4, с двумя защитными крышками
  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • 29.VX4SЗаглушка EWS 29.VX4S, система EWS Varia VX4, стальная

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
