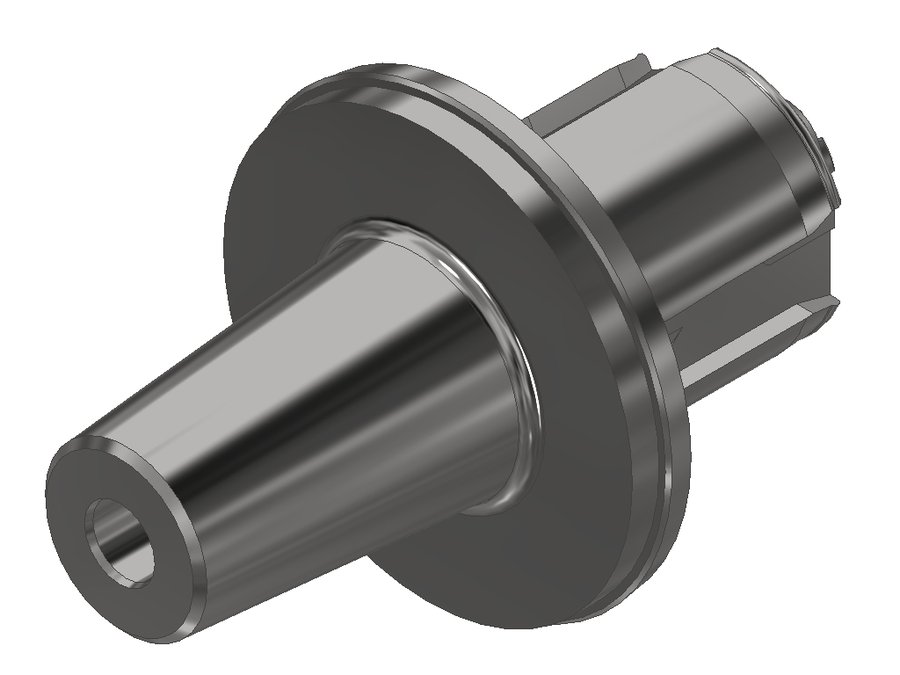

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410L54SHR, система EWS Varia VXP4, отверстие Ø10 мм
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VXP410L54SHR

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP410L54SHR, система EWS Varia VXP4, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса31,24 мм
Код интерфейса станкаEWC00400495
Код интерфейса инструментаZYL01000115
Диаметр буртика64 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT4
Присоединение инструментатермопатрон Ø10
Функциональная длина12 мм
Вылет LPR54 мм
Масса0,635 кг
Общая длина99,85 мм
Заказной номер EWS241292
Система EWS VariaEWS Varia VXP4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VXP410L54SHR в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP320WNL5828Weldon Ø20-45897,85
27.VXP406L54SHR35термопатрон Ø6245499,85
27.VXP406WNL0635Weldon Ø627651,85
27.VXP406WNL1635Weldon Ø6141661,85
27.VXP408L54SHR35термопатрон Ø8185499,85
27.VXP408WNL1935Weldon Ø8211964,85
27.VXP410L54SHR35термопатрон Ø10125499,85Текущая
27.VXP410WNL0635Weldon Ø1032,5651,85
27.VXP410WNL2635Weldon Ø10142671,85
27.VXP412HYDL2635гидропатрон Ø12-152671,85
27.VXP412L54SHR35термопатрон Ø1275499,85
27.VXP412WNL2835Weldon Ø12212873,85
