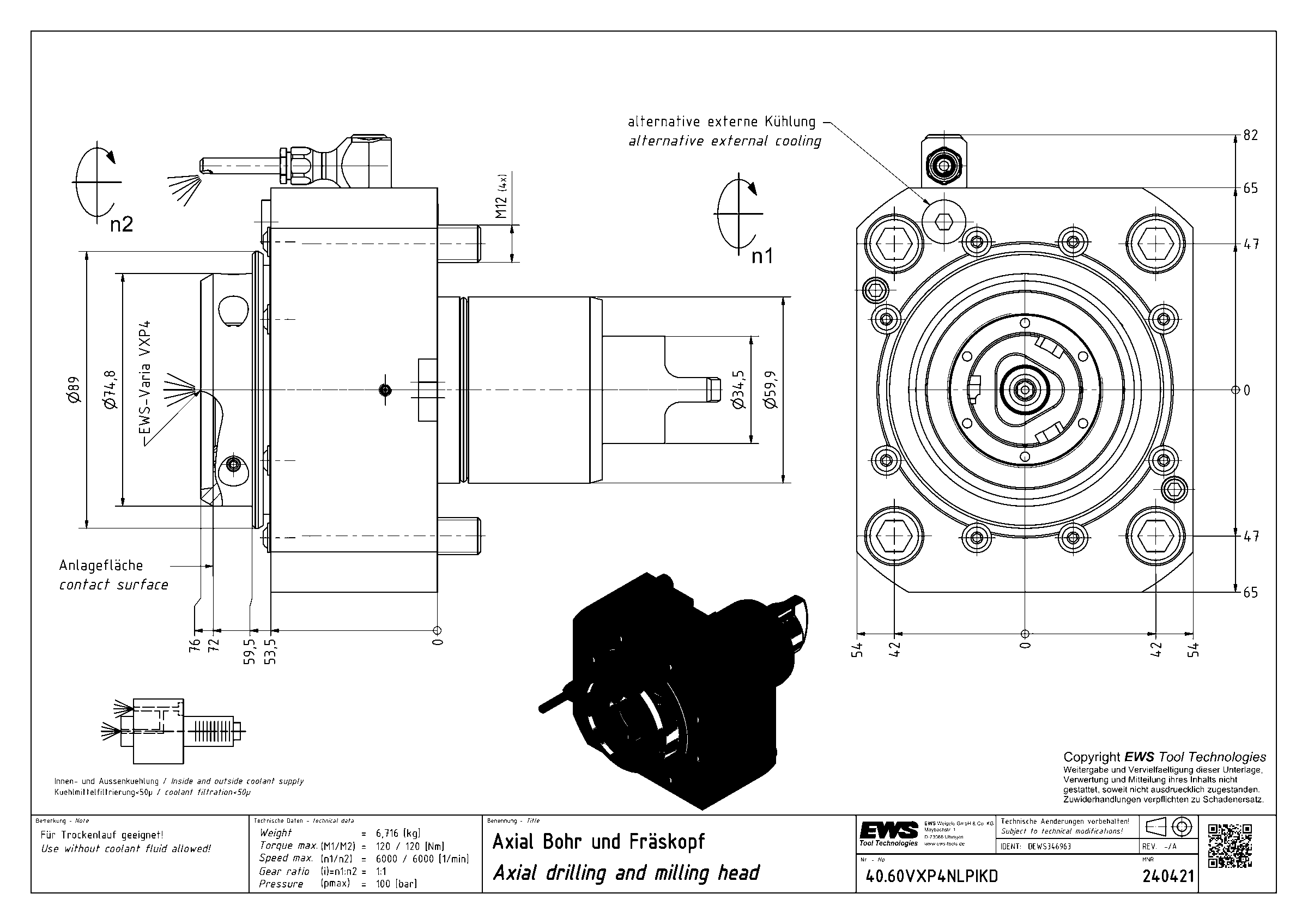

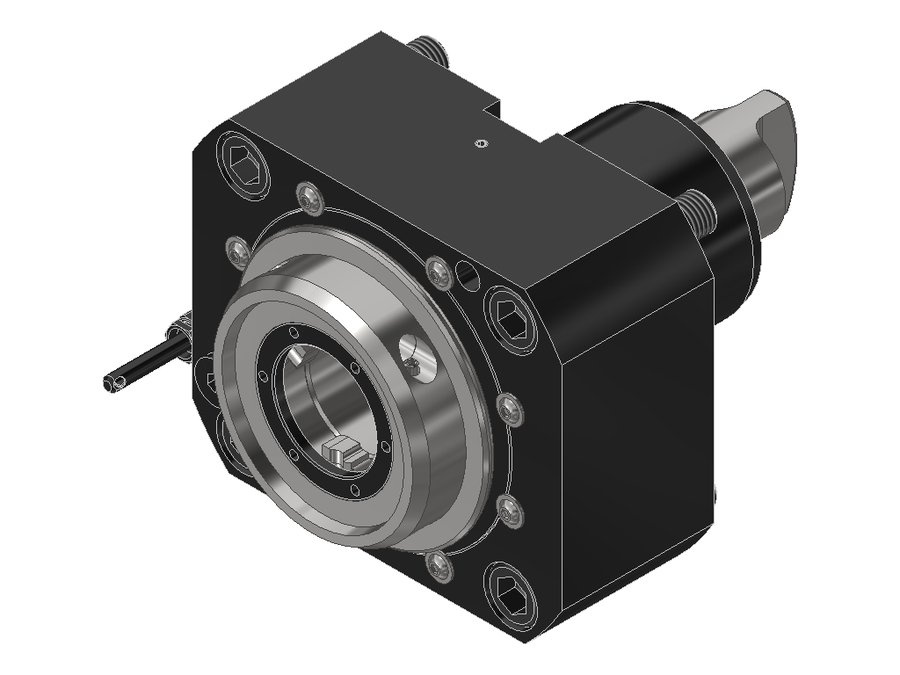

Головка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084D6015 |
| Код интерфейса инструмента | EWC00400495 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60D DMG Mori |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 72 мм |
| Вылет LPR | 76 мм |
| Масса | 6,716 кг |
| Высота | 108 мм |
| Общая длина | 167 мм |
| Заказной номер EWS | 240421 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Система EWS Varia | EWS Varia VXT4 |
| Макс. крутящий момент | 120 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.60VXP4NLPIKD в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.60VX4LT3000V16IKD | 60 | BMT60B Okuma | EWS Varia VX4 | 63 | 177 | 67 | |
| 40.60VX4NLHSD12 | 60 | BMT60 DMG Mori | EWS Varia VX4 | 60 | 155 | 64 | |
| 40.60VX4NLIKDHSD12 | 60 | BMT60 DMG Mori | EWS Varia VX4 | 60 | 155 | 64 | |
| 40.60VXP4KRNLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 72 | 167 | 76 | |
| 40.60VXP4KRNLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 72 | 167 | 76 | |
| 40.60VXP4NLP | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 72 | 167 | 76 | |
| 40.60VXP4NLPIKD | 60 | BMT60D DMG Mori | EWS Varia VXT4 | 72 | 167 | 76 | Текущая |
| 40.65C4VL6F | 65 | BMT65 | PSC 40 | 58 | 173 | 63 | |
| 40.65C4VL6FIKC | 65 | BMT65 | PSC 40 | 58 | 173 | 63 | |
| 40.65C4VLHP6F | 65 | BMT65 | PSC 40 | 58 | 158 | 63 | |
| 40.65C4VLHP6FIKC | 65 | BMT65 | PSC 40 | 58 | 158 | 63 | |
| 40.65C4VT4F | 65 | BMT65 | PSC 40 | 58 | 203 | 63 |
