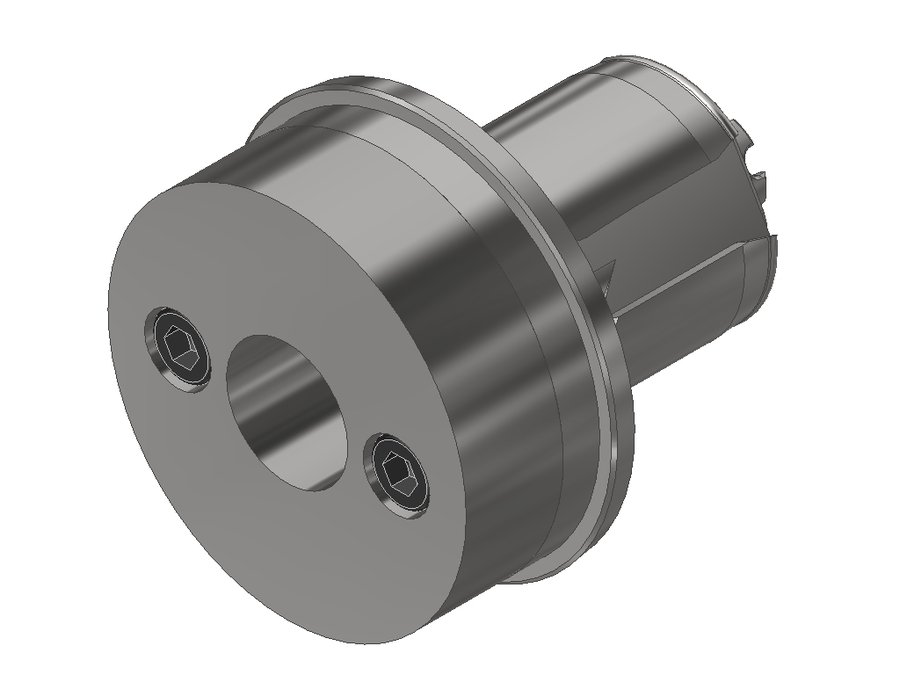

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP420HYDL26, EWS - Varia VXP4 - адаптер, гидропатрон Ø20
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VXP420HYDL26

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP420HYDL26, EWS - Varia VXP4 - адаптер, гидропатрон Ø20

Угол выхода0°
Диаметр корпуса59 мм
Код интерфейса станкаEWC00400495
Код интерфейса инструментаZYL02000115
Диаметр буртика63,86 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT4
Присоединение инструментаHydraulic chuck Ø 20.0
Функциональная длина-27 мм
Вылет LPR26 мм
Масса0,658 кг
Общая длина71,85 мм
Заказной номер EWS241280
Система EWS VariaEWS Varia VXP4

Описание

EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках

VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через полигональное соединение, как у VX
  • Зажимной механизм рассчитан на повышенное усилие зажима
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
  • Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

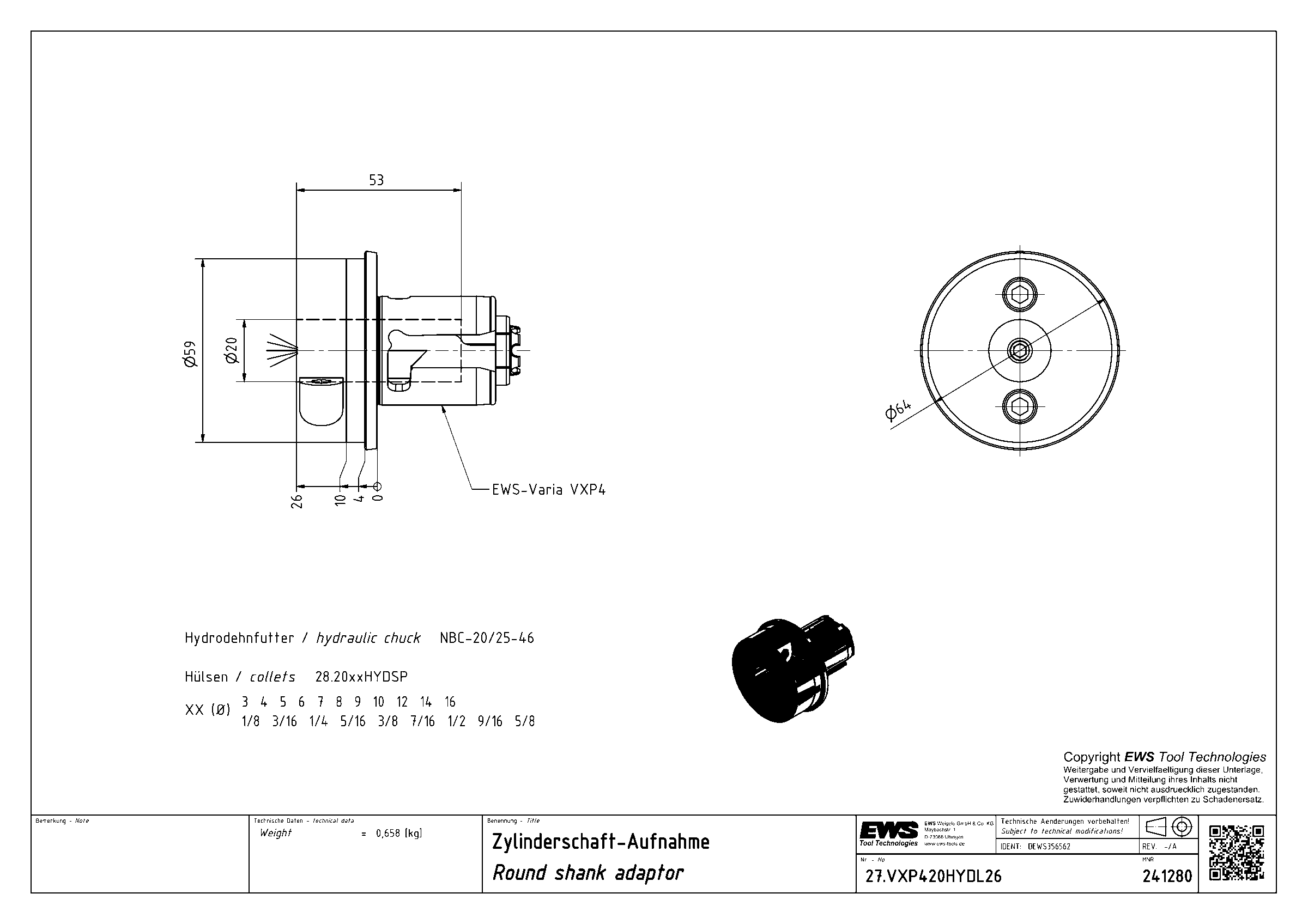

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VXP408WNL1935Weldon Ø 8.0211964,85
27.VXP410L54SHR35Shrinkfit Ø 10.0125499,85
27.VXP410WNL0635Weldon Ø 10.032,5651,85
27.VXP410WNL2635Weldon Ø 10.0142671,85
27.VXP412HYDL2635Hydraulic chuck Ø 12.0-152671,85
27.VXP412L54SHR35Shrinkfit Ø 12.075499,85
27.VXP412WNL2835Weldon Ø 12.0212873,85
27.VXP416HYDL2635Hydraulic chuck Ø 16.0-212671,85
27.VXP416WNL0635Weldon Ø 16.033651,85
27.VXP416WNL2835Weldon Ø 16.0242873,85
27.VXP420HYDL2635Hydraulic chuck Ø 20.0-272671,85Текущая
27.VXP420WNL2835Weldon Ø 20.0262873,85
Показать ещё · всего в серии 117

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP420HYDL26.

Переходники6

  • 28.2004HYDВтулка редукционная EWS 28.2004HYD, хвостовик Ø20, 04
  • 28.2005HYDВтулка редукционная EWS 28.2005HYD, хвостовик Ø20, 05
  • 28.2006HYDВтулка редукционная EWS 28.2006HYD, хвостовик Ø20, гидропатрон Ø06 мм
  • 28.2008HYDВтулка редукционная EWS 28.2008HYD, хвостовик Ø20, гидропатрон Ø08 мм
  • 28.2010HYDВтулка редукционная EWS 28.2010HYD, хвостовик Ø20, гидропатрон Ø10 мм
  • 28.2012HYDВтулка редукционная EWS 28.2012HYD, хвостовик Ø20, гидропатрон Ø12 мм

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228119)Набор для очистки Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
  • MB-VX4Устройство для предварительной настройки инструмента EWS MB-VX4, EWS - Varia VX4 - адаптер
  • MW-VXT4Приспособление монтажное EWS MW-VXT4
  • TC-100 VX4-17Стойка настольная EWS TC-100 VX4-17, с лотком Varia VX4/V4
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX4Крышка защитная EWS PT.VX4, EWS - Varia VX4 - адаптер

Подходит к позициям

У этих позиций 27.VXP420HYDL26 указан производителем как подходящий.

Инструмент приводной12

  • 40.60VXP4KRNLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLP, хвостовик Ø60, VXP4
  • 40.60VXP4KRNLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 40.60VXP4NLPГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLP, хвостовик Ø60, VXP4
  • 40.60VXP4NLPIKDГоловка приводная осевая сверлильно-фрезерная EWS 40.60VXP4NLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DKRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DKRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLP, хвостовик Ø60, VXP4
  • 60.60VXP4DNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4DNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4KRNLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLP, хвостовик Ø60, EWS - Varia VXP4 - адаптер
  • 60.60VXP4KRNLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4KRNLPIKD, хвостовик Ø60, VXP4
  • 60.60VXP4NLPГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLP, хвостовик Ø60, VXP4
  • 60.60VXP4NLPIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.60VXP4NLPIKD, хвостовик Ø60, VXP4
