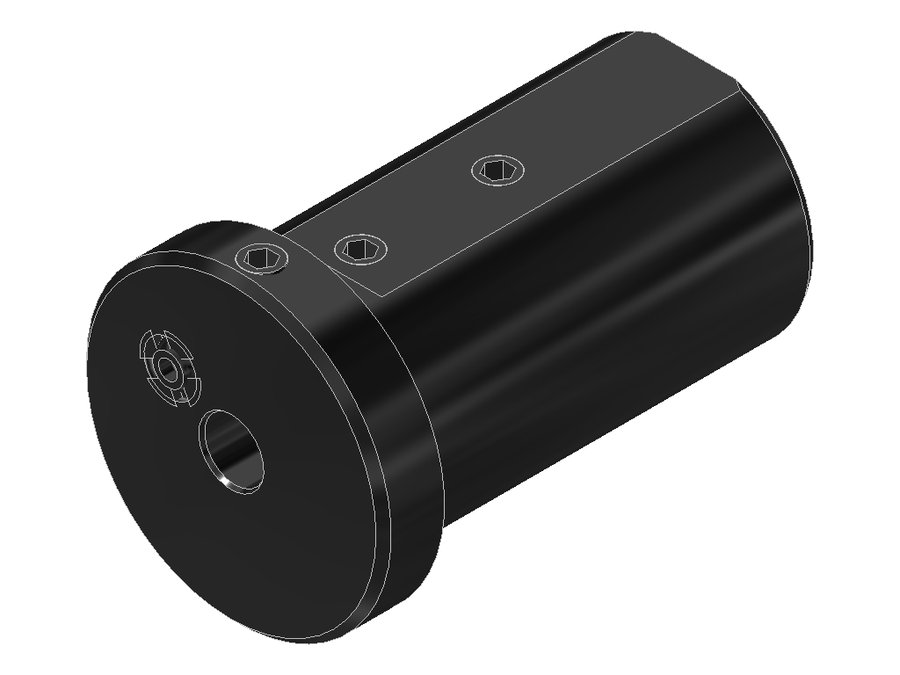

Втулка редукционная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
EWS · Втулки редукционные EWS · арт. 28.3208G200IK

Втулка редукционная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм

Угол выхода0°
Диаметр корпуса40 мм
Код интерфейса станкаZYL03202215
Код интерфейса инструментаZYL00802215
Диаметр хвостовика32 мм
Исполнениенейтральное
Присоединение инструментаØ 8.0 (boring bar)
Вылет LPR8 мм
Масса0,372 кг
Общая длина61 мм
Заказной номер EWS136350

Описание

Втулки редукционные

Втулки редукционные с шлифованной наружной и внутренней поверхностью или твёрдым точением, для гибкого применения в державках для борштанг.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

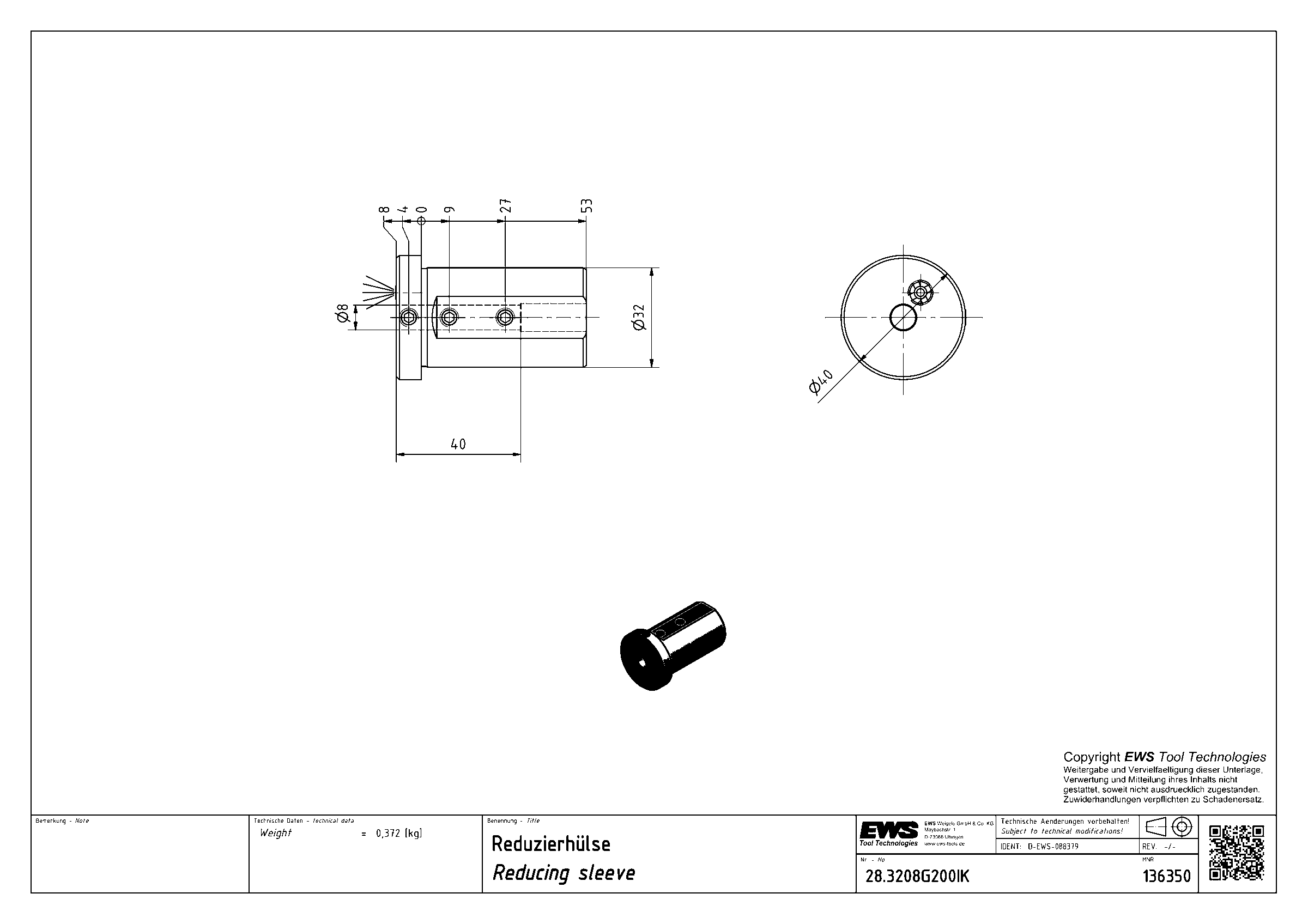

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Втулки редукционные EWS — 156 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Переходники.

АртикулДиаметр хвостовика, ммМасса, кгОбщая длина, ммИсполнениеПрисоединение инструментаВ список
28.3206320,26550——
28.3206G200320,36458нейтральноеØ 6.0 (boring bar)
28.3206G200IK320,38161нейтральноеØ 6.0 (boring bar)
28.3206HYD320,306———
28.3208320,26750——
28.3208G200320,34653нейтральноеØ 8.0 (boring bar)
28.3208G200IK320,37261нейтральноеØ 8.0 (boring bar)Текущая
28.3208HYD320,315———
28.3210320,26450——
28.3210G200320,33758нейтральноеØ 10.0 (boring bar)
28.3210G200IK320,3661нейтральноеØ 10.0 (boring bar)
28.3210HYD320,297———
Показать ещё · всего в серии 156

Совместимость

Связанные позиции по данным производителя — 118 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций 28.3208G200IK указан производителем как подходящий.

Инструмент статический112

  • 17.2532ABCДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABC, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532ABCVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532ABCV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DE332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DG200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532DMFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532E332RLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532E332RL, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLV, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200RLW, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532G200VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532G200V, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFT, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532MFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532MFTTF, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TDX70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TDX70, хвостовик Ø25, отверстие Ø32 мм
  • 17.2532TNEДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.2532TNE, хвостовик Ø25, отверстие Ø32 мм
  • 17.3032CTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032CTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DG300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032E365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032E365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300RLW, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032G300VДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032G300V, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFL, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFR, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLTFRZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFRZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXRLZ-40Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLZ-40, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTX, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDCTXTF, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LDTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LE365A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LT10Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LT10, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032LTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LTOEMX100A35, хвостовик Ø30, отверстие Ø32 мм
  • 17.3032TNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032TNX65, хвостовик Ø30, отверстие Ø32 мм

Показаны первые 40 из 112. Остальные — в разделе Инструмент статический.

Переходники4

  • 28.4032SВтулка редукционная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка редукционная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм
  • 28.5032SВтулка редукционная EWS 28.5032S, хвостовик Ø50, отверстие Ø32 мм
  • 28.5032SIKВтулка редукционная EWS 28.5032SIK, хвостовик Ø50, отверстие Ø32 мм

Адаптеры с хвостовиком по DIN 698712

  • 27.SK4032L75WPДержавка для свёрл со сменными пластинами EWS 27.SK4032L75WP, SK40, d 32 мм, вылет LPR 75 мм
  • 27.SK5032L70WPДержавка для свёрл со сменными пластинами EWS 27.SK5032L70WP, SK50, d 32 мм, вылет LPR 70 мм
