EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.3032LCTXRLZ-40

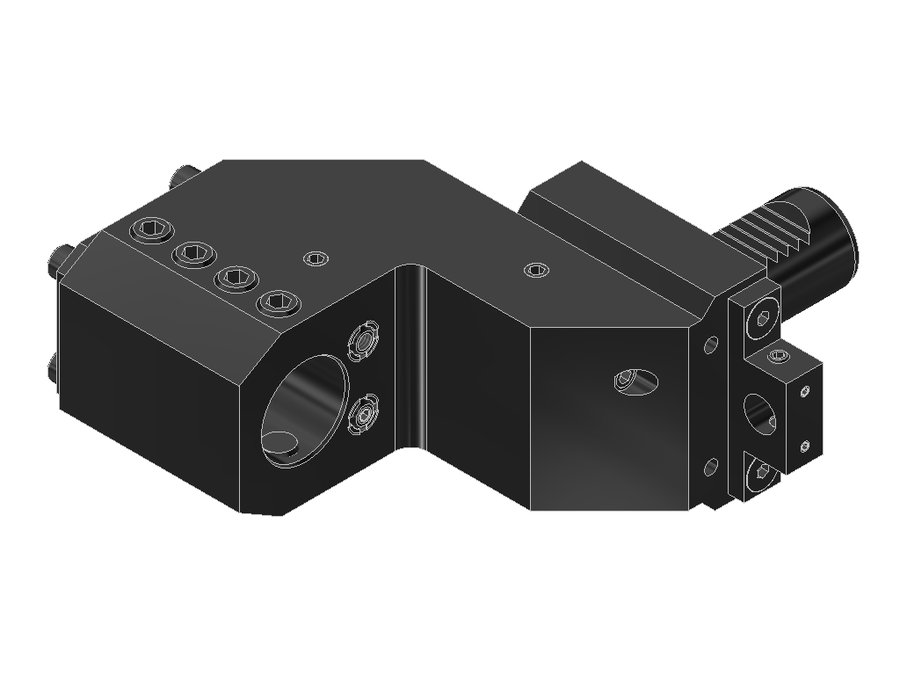

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLZ-40, хвостовик Ø30, отверстие Ø32 мм
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 4,666 кг |
| Высота | 70 мм |
| Общая длина | 180 мм |
| Ширина | 143 мм |
| Заказной номер EWS | 109711 |
| Радиальная ширина | 108 мм |
| Функциональная ширина | 40 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3032LCTX | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRL | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRLTFL | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRLTFLZ-40 | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRLTFR | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRLTFRZ-40 | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LCTXRLZ-40 | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | Текущая |
| 17.3032LCTXTF | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LDCTX | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LDCTXTF | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LDTOEMX100A35 | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032LE365A35 | 30 | VDI30 | Ø 32.0 (boring bar) | 120 | 145 | 200 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3032LCTXRLZ-40.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
