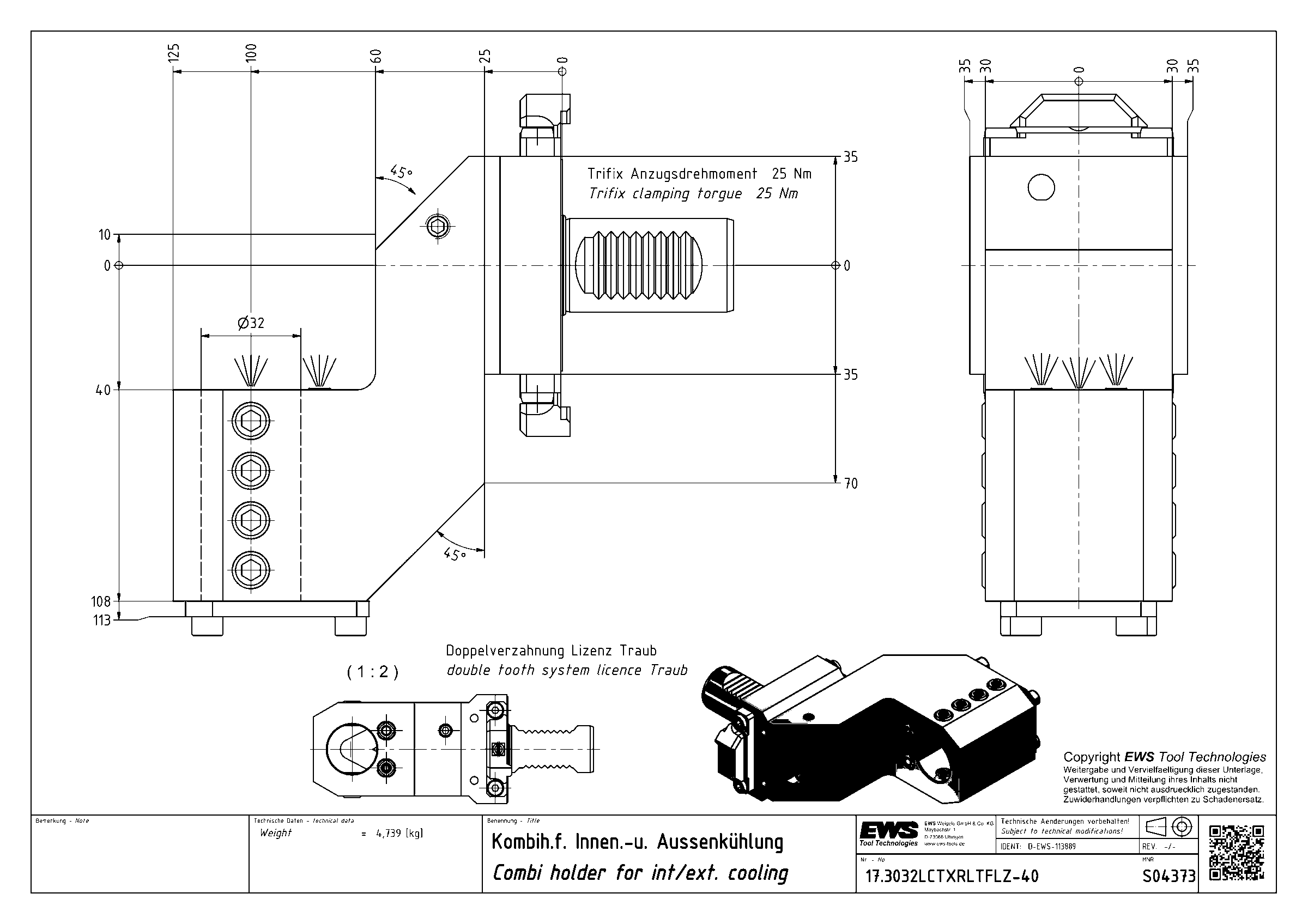

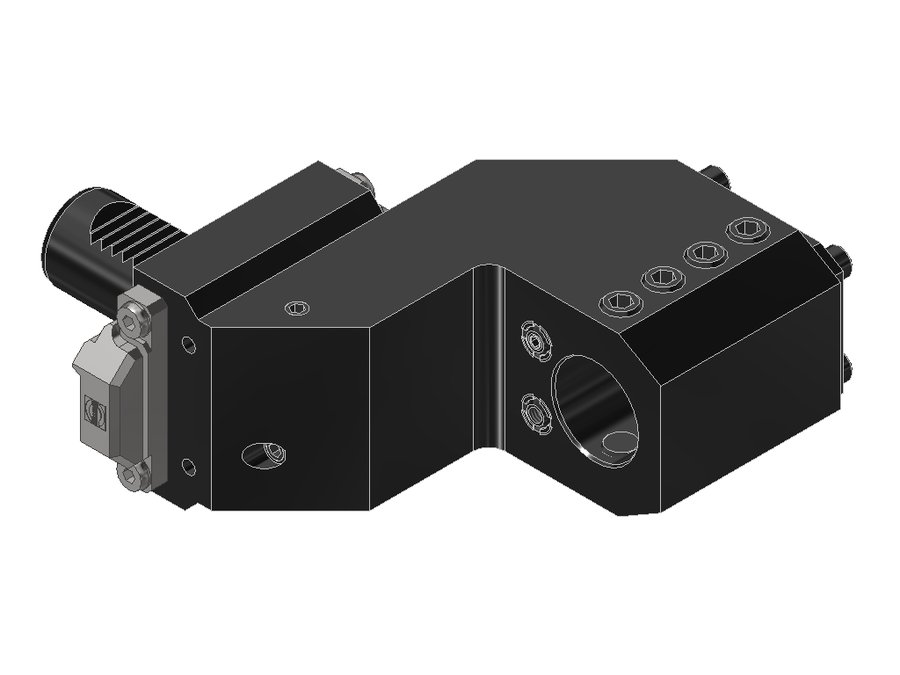

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3032LCTXRLTFLZ-40

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFLZ-40, хвостовик Ø30, отверстие Ø32 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика30 мм
Исполнениелевое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø32
Функциональная длина100 мм
Вылет LPR125 мм
Масса4,739 кг
Высота70 мм
Общая длина180 мм
Ширина143 мм
Заказной номер EWSS04373
Радиальная ширина108 мм
Функциональная ширина40 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.3032LCTXRLTFLZ-40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Технические особенности

  • Крышку нельзя переоборудовать
  • С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.3032G30030VDI30борштанга Ø3290115170
17.3032G300RLW30VDI30борштанга Ø3290115170
17.3032G300V30VDI30борштанга Ø3290115170
17.3032LCTX30VDI30борштанга Ø32100125180
17.3032LCTXRL30VDI30борштанга Ø32100125180
17.3032LCTXRLTFL30VDI30борштанга Ø32100125180
17.3032LCTXRLTFLZ-4030VDI30борштанга Ø32100125180Текущая
17.3032LCTXRLTFR30VDI30борштанга Ø32100125180
17.3032LCTXRLTFRZ-4030VDI30борштанга Ø32100125180
17.3032LCTXRLZ-4030VDI30борштанга Ø32100125180
17.3032LCTXTF30VDI30борштанга Ø32100125180
17.3032LDCTX30VDI30борштанга Ø32100125180

Совместимость

Связанные позиции по данным производителя — 34 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.3032LCTXRLTFLZ-40.

Переходники28

  • 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
  • 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
  • 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
  • 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
  • 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
  • 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
  • 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
  • 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
  • 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
  • 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
  • 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
  • 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
  • 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
  • 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
  • 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
  • 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
  • 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
  • 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 17.3032LCTXRLTFLZ-40 указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
