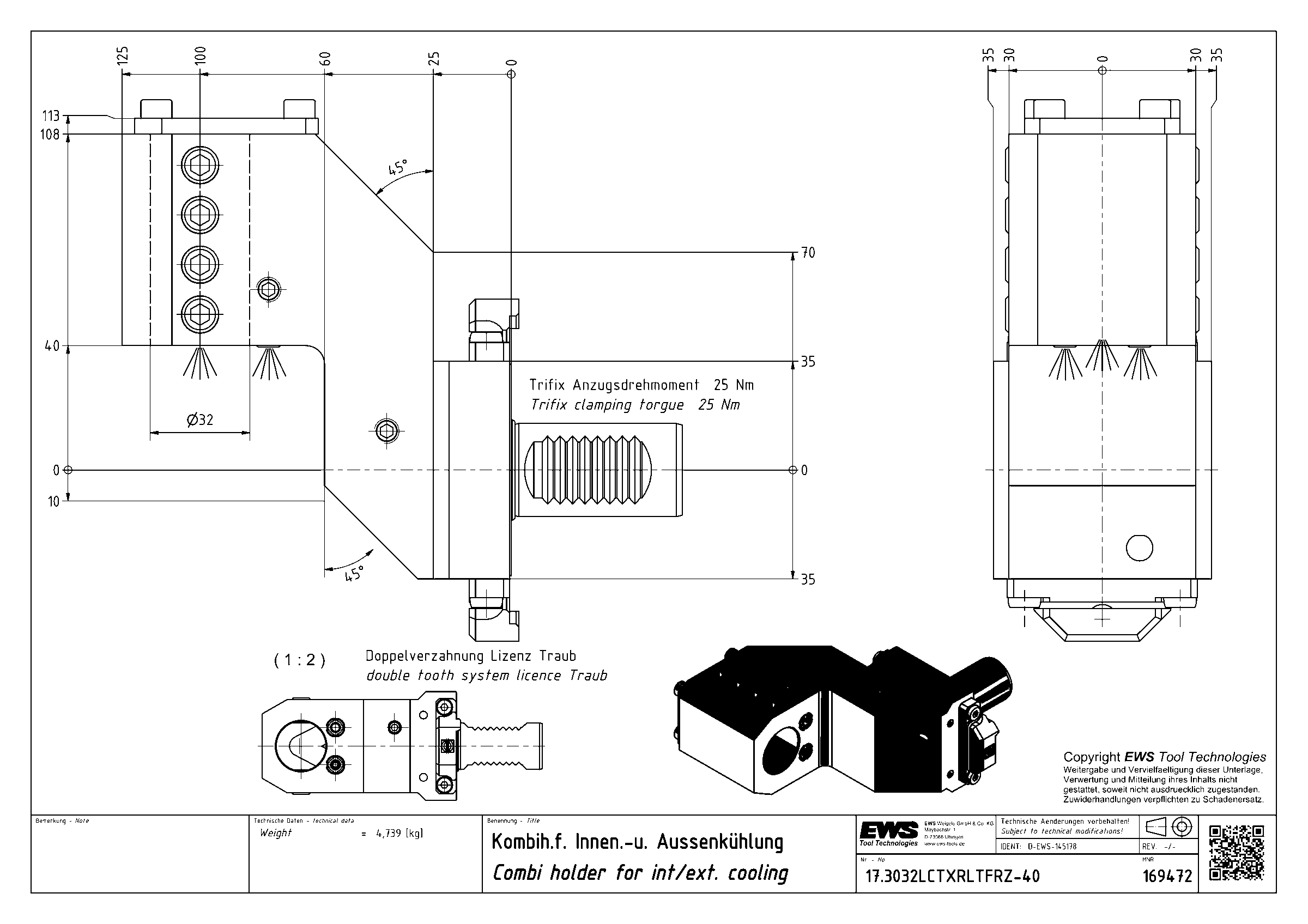

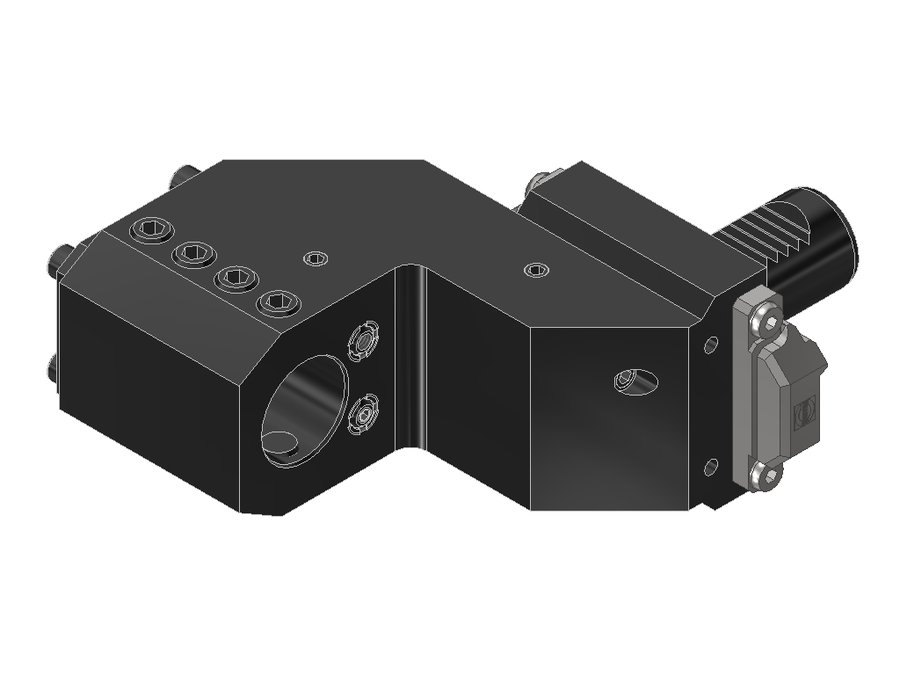

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032LCTXRLTFRZ-40, хвостовик Ø30, отверстие Ø32 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 4,739 кг |
| Высота | 70 мм |
| Общая длина | 180 мм |
| Ширина | 143 мм |
| Заказной номер EWS | 169472 |
| Радиальная ширина | 108 мм |
| Функциональная ширина | 40 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.3032LCTXRLTFRZ-40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Технические особенности
- Крышку нельзя переоборудовать
- С помощью крышки нельзя изменить направление обработки между главным шпинделем и противошпинделем
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3032G300V | 30 | VDI30 | борштанга Ø32 | 90 | 115 | 170 | |
| 17.3032LCTX | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXRL | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXRLTFL | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXRLTFLZ-40 | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXRLTFR | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXRLTFRZ-40 | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | Текущая |
| 17.3032LCTXRLZ-40 | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LCTXTF | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LDCTX | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LDCTXTF | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 | |
| 17.3032LDTOEMX100A35 | 30 | VDI30 | борштанга Ø32 | 100 | 125 | 180 |
Совместимость
Связанные позиции по данным производителя — 34 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3032LCTXRLTFRZ-40.
Переходники28
- 28.32.13HYDВтулка переходная EWS 28.32.13HYD, наружный Ø32 мм, отверстие Ø13 мм
- 28.32.15HYDВтулка переходная EWS 28.32.15HYD, хвостовик Ø32, отверстие Ø15 мм
- 28.3206G200Втулка переходная EWS 28.3206G200, хвостовик Ø32, отверстие Ø6 мм
- 28.3206G200IKВтулка переходная EWS 28.3206G200IK, хвостовик Ø32, отверстие Ø6 мм
- 28.3206HYDВтулка переходная EWS 28.3206HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3208G200Втулка переходная EWS 28.3208G200, хвостовик Ø32, отверстие Ø8 мм
- 28.3208G200IKВтулка переходная EWS 28.3208G200IK, хвостовик Ø32, отверстие Ø8 мм
- 28.3208HYDВтулка переходная EWS 28.3208HYD, хвостовик Ø32, гидропатрон Ø мм
- 28.3210G200Втулка переходная EWS 28.3210G200, хвостовик Ø32, отверстие Ø10 мм
- 28.3210G200IKВтулка переходная EWS 28.3210G200IK, хвостовик Ø32, отверстие Ø10 мм
- 28.3210HYDВтулка переходная EWS 28.3210HYD, хвостовик Ø32, гидропатрон Ø10 мм
- 28.3212G200Втулка переходная EWS 28.3212G200, хвостовик Ø32, отверстие Ø12 мм
- 28.3212G200IKВтулка переходная EWS 28.3212G200IK, хвостовик Ø32, отверстие Ø12 мм
- 28.3212HYDВтулка переходная EWS 28.3212HYD, хвостовик Ø32, гидропатрон Ø12 мм
- 28.3214HYDВтулка переходная EWS 28.3214HYD, хвостовик Ø32, гидропатрон Ø14 мм
- 28.3216G200Втулка переходная EWS 28.3216G200, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200-GEWВтулка переходная EWS 28.3216G200-GEW, хвостовик Ø32, отверстие Ø16 мм
- 28.3216G200IKВтулка переходная EWS 28.3216G200IK, хвостовик Ø32, отверстие Ø16 мм
- 28.3216HYDВтулка переходная EWS 28.3216HYD, хвостовик Ø32, гидропатрон Ø16 мм
- 28.3218G200Втулка переходная EWS 28.3218G200, хвостовик Ø32, отверстие Ø18 мм
- 28.3218G200IKВтулка переходная EWS 28.3218G200IK, хвостовик Ø32, отверстие Ø18 мм
- 28.3220G200Втулка переходная EWS 28.3220G200, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200IKВтулка переходная EWS 28.3220G200IK, хвостовик Ø32, отверстие Ø20 мм
- 28.3220G200M6Втулка переходная EWS 28.3220G200M6, хвостовик Ø32, отверстие Ø20 мм
- 28.3220HYDВтулка переходная EWS 28.3220HYD, хвостовик Ø32, гидропатрон Ø20 мм
- 28.3225G200Втулка переходная EWS 28.3225G200, хвостовик Ø32, отверстие Ø25 мм
- 28.3225G200M6Втулка переходная EWS 28.3225G200M6, хвостовик Ø32, отверстие Ø25 мм
- 28.3225HYDВтулка переходная EWS 28.3225HYD, хвостовик Ø32, гидропатрон Ø25 мм
Инструмент статический2
- 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
- PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 17.3032LCTXRLTFRZ-40 указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
