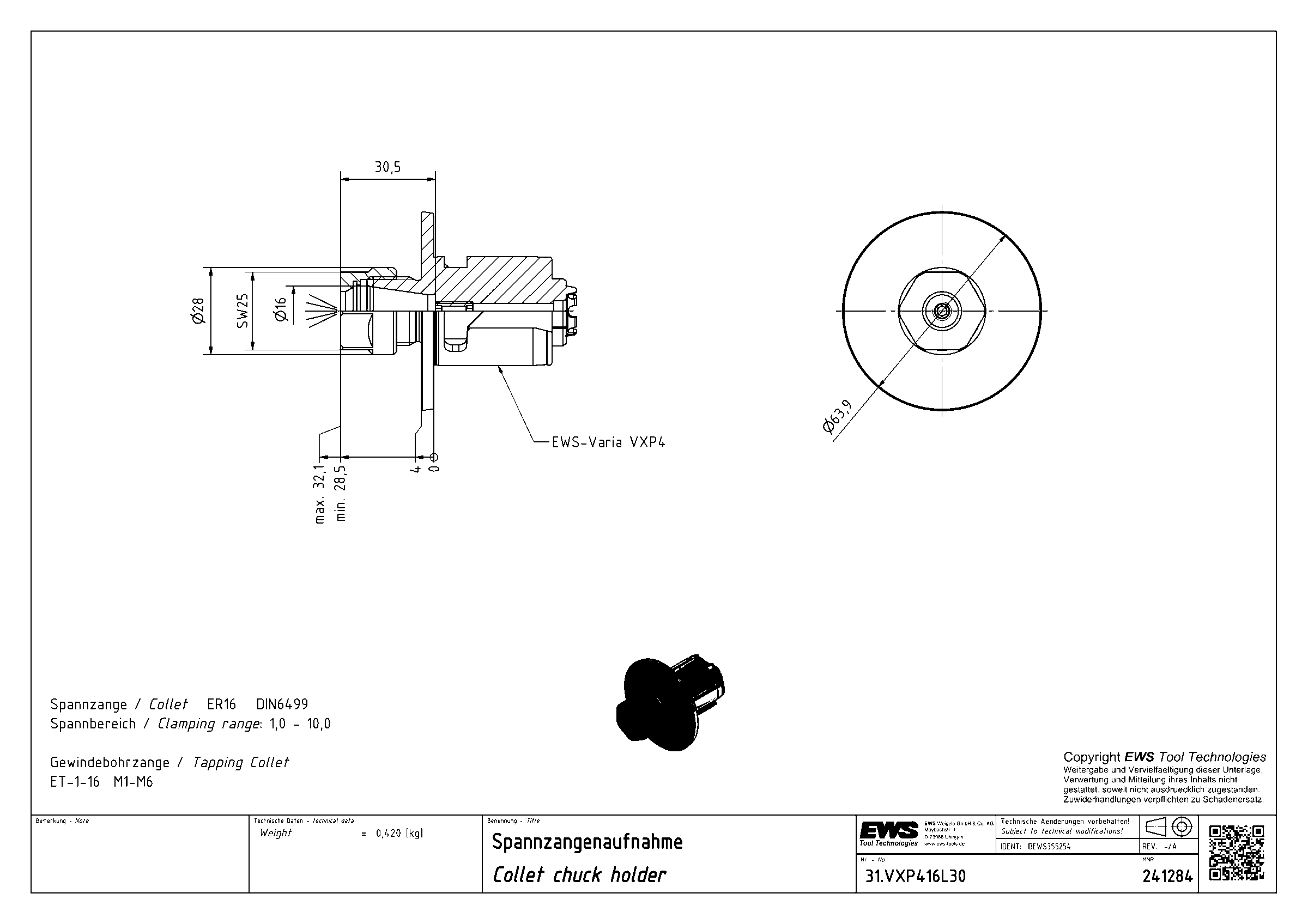

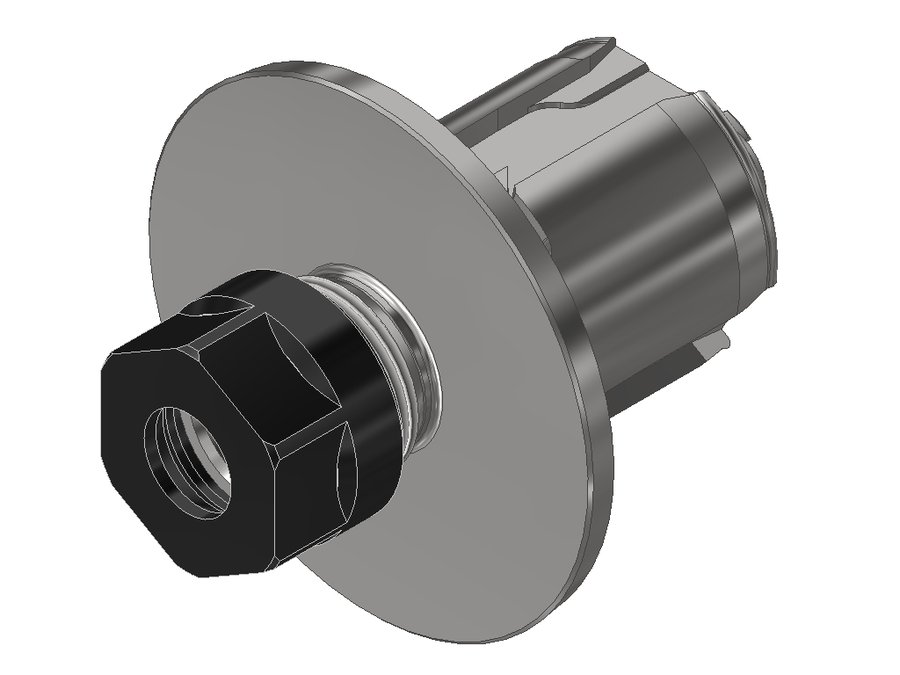

Державка цанговая EWS 31.VXP416L30, система EWS Varia VXP4, под цанги ER16 (Ø1–10 мм), код 160 426E
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | EWC00400495 |
| Код интерфейса инструмента | SZD01600295 |
| Размер цанги | ER16 |
| Диаметр буртика | 63,9 мм |
| Диаметр хвостовика | 35 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VXT4 |
| Присоединение инструмента | цанга ER16 |
| Функциональная длина | 30 мм |
| Вылет LPR | 30 мм |
| Масса | 0,42 кг |
| Общая длина | 75,85 мм |
| Заказной номер EWS | 241284 |
| Система EWS Varia | EWS Varia VXP4 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 31.VXP416L30 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Адаптер EWS.Varia с патроном цанговым ER16 DIN 6499
- Диапазон зажима Ø1–10 мм
- Для цанги 160 426E
- Смена инструмента за 20 секунд
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
Другие типоразмеры серии
Державки цанговые EWS, система EWS Varia — 42 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
