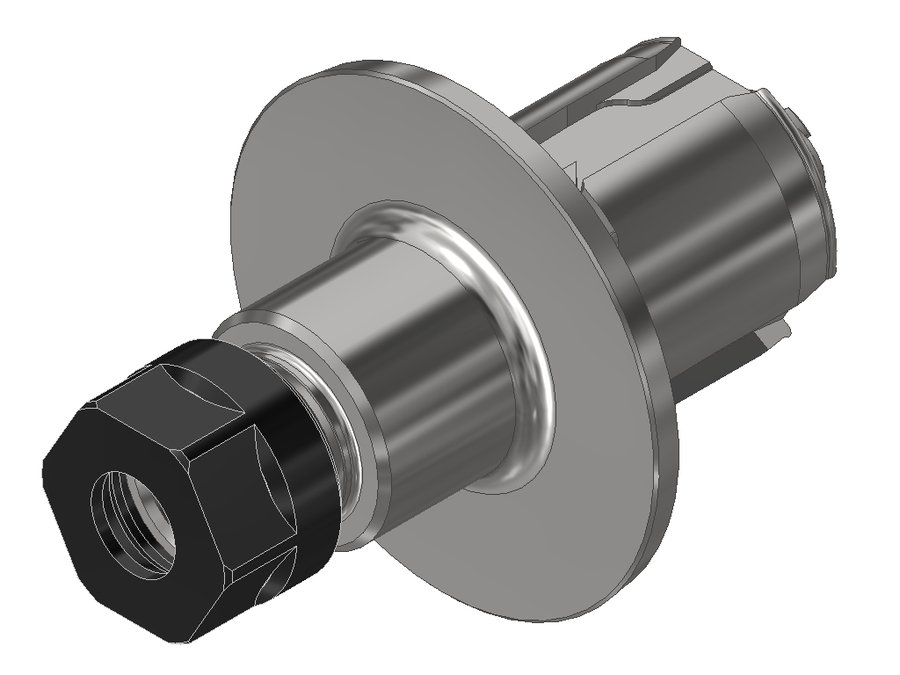

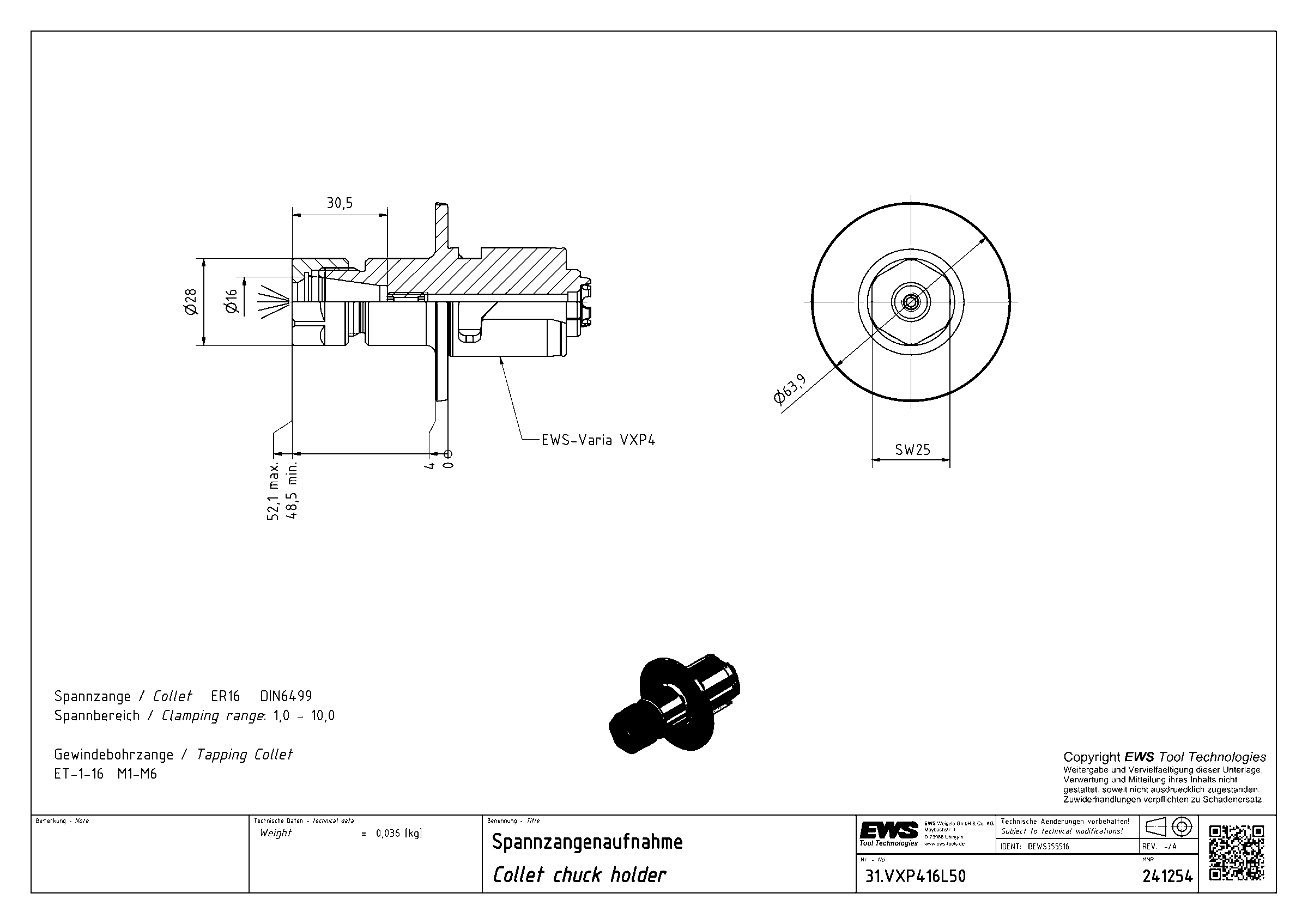

Державка цанговая EWS 31.VXP416L50, система EWS Varia VXP4, под цанги ER16 (Ø1–10 мм), код 160 426E
EWS · Державки цанговые EWS, система EWS Varia · арт. 31.VXP416L50

Державка цанговая EWS 31.VXP416L50, система EWS Varia VXP4, под цанги ER16 (Ø1–10 мм), код 160 426E

Угол выхода0°
Код интерфейса станкаEWC00400495
Код интерфейса инструментаSZD01600295
Размер цангиER16
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT4
Присоединение инструментацанга ER16
Функциональная длина50 мм
Вылет LPR50 мм
Масса0,036 кг
Общая длина95,85 мм
Заказной номер EWS241254
Система EWS VariaEWS Varia VXP4
