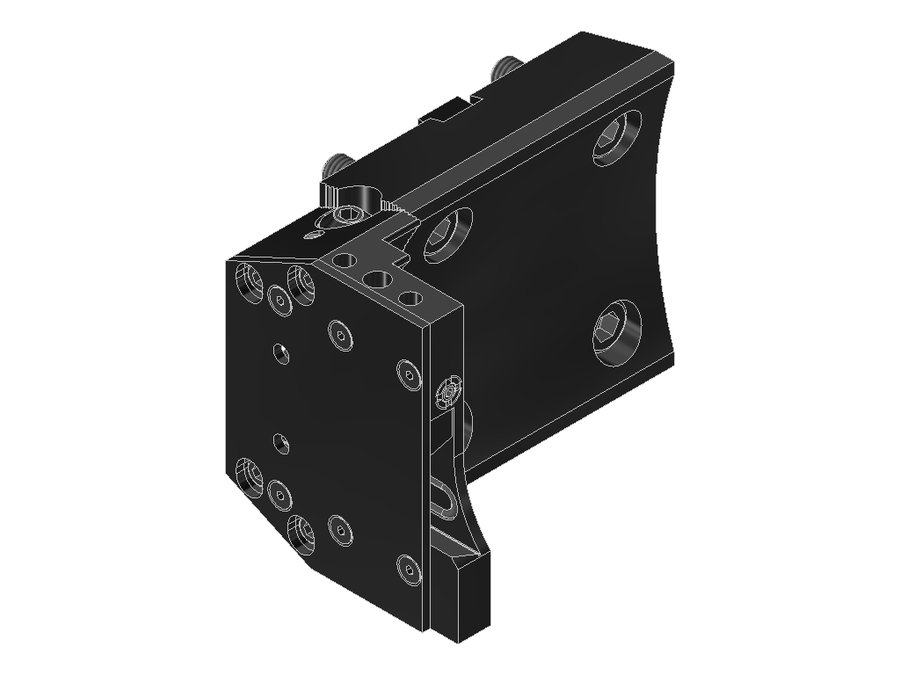

Державка для врезания и отрезки EWS 32.BMT32VL2LIK, BMT, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.BMT32VL2LIK

Державка для врезания и отрезки EWS 32.BMT32VL2LIK, BMT, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT55
Присоединение инструментаотрезной нож 32
Функциональная длина0,5 мм
Вылет LPR85,5 мм
Масса3,086 кг
Высота100 мм
Общая длина90,1 мм
Ширина135,48 мм
Заказной номер EWS206846
Радиальная высота50 мм
Радиальная ширина85,48 мм
Функциональная ширина73,48 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.BMT32VL2LIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Универсальное применение

С регулировкой по высоте для выставления высоты вершины инструмента на Y=0.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM200LÜKIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM350LIKлевоеBMT80 Mazakотрезной нож 3286100113
32.BMT32SL150ÜKIKлевоеBMT32Bотрезной нож 32———
32.BMT32SL200ÜKIKлевоеBMT32Eотрезной нож 3268,5100118,5
32.BMT32TS4000V15LÜKIKлевоеBMT55F Takisawaотрезной нож 3285,5100100,5
32.BMT32VL2LIKлевоеBMT55отрезной нож 3285,510090,1Текущая
32.WT250SH32LIKлевоеBMT55Cотрезной нож 32748079,5
32.WT250SH32RIKправоеBMT55Cотрезной нож 32748079,4

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.BMT32VL2LIK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
