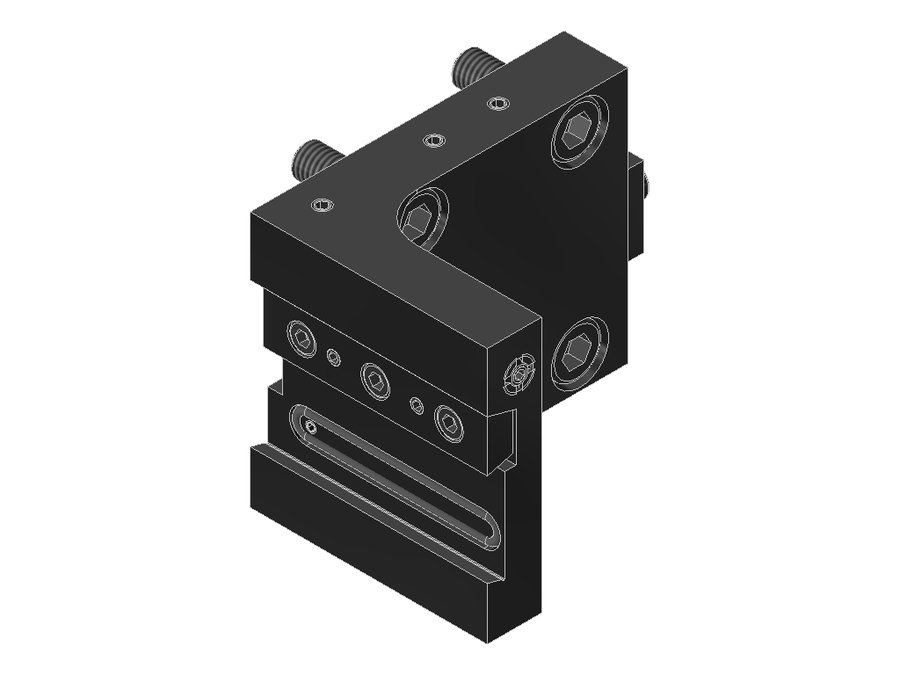

Державка для врезания и отрезки EWS 32.WT250SH32LIK, BMT Nakamura WT 250, размер 32
EWS · Державки для врезания и отрезки EWS, присоединение к станку BMT · арт. 32.WT250SH32LIK

Державка для врезания и отрезки EWS 32.WT250SH32LIK, BMT Nakamura WT 250, размер 32

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB060C5515
Код интерфейса инструментаPMC02500195
Исполнениелевое
Присоединение к станкуBMT55C
Присоединение инструментаотрезной нож 32

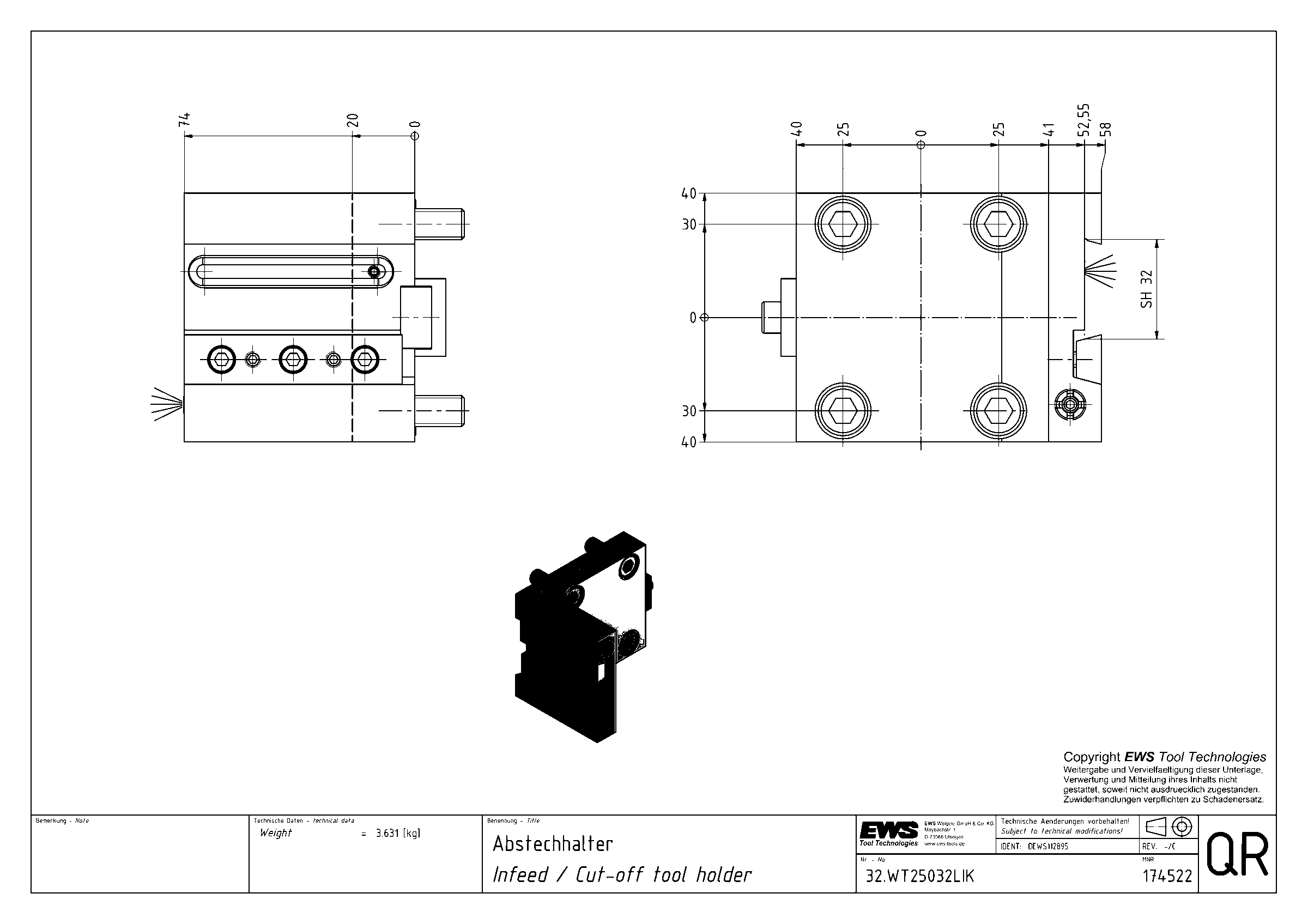

Вылет LPR74 мм
Масса1 кг
Высота80 мм
Общая длина79,5 мм
Ширина97,5 мм
Заказной номер EWS174522
Радиальная высота40 мм
Радиальная ширина58 мм
Функциональная ширина52,55 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 32.WT250SH32LIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка отрезная

Совместимость с системами других производителей

Для отрезных лезвий с высотой хвостовика 32.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для врезания и отрезки EWS, присоединение к станку BMT — 29 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулИсполнениеПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
32.BMT32NLLÜKIKлевоеBMT60 DMG Moriотрезной нож 3294,6104109,6
32.BMT32NZLIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32NZLÜKIKлевоеBMT40 DMG Moriотрезной нож 329180103,1
32.BMT32QSM200LIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM200LÜKIKлевоеBMT68 Mazakотрезной нож 328684110
32.BMT32QSM350LIKлевоеBMT80 Mazakотрезной нож 3286100113
32.BMT32SL150ÜKIKлевоеBMT32Bотрезной нож 32———
32.BMT32SL200ÜKIKлевоеBMT32Eотрезной нож 3268,5100118,5
32.BMT32TS4000V15LÜKIKлевоеBMT55F Takisawaотрезной нож 3285,5100100,5
32.BMT32VL2LIKлевоеBMT55отрезной нож 3285,510090,1
32.WT250SH32LIKлевоеBMT55Cотрезной нож 32748079,5Текущая
32.WT250SH32RIKправоеBMT55Cотрезной нож 32748079,4

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 32.WT250SH32LIK.

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx
