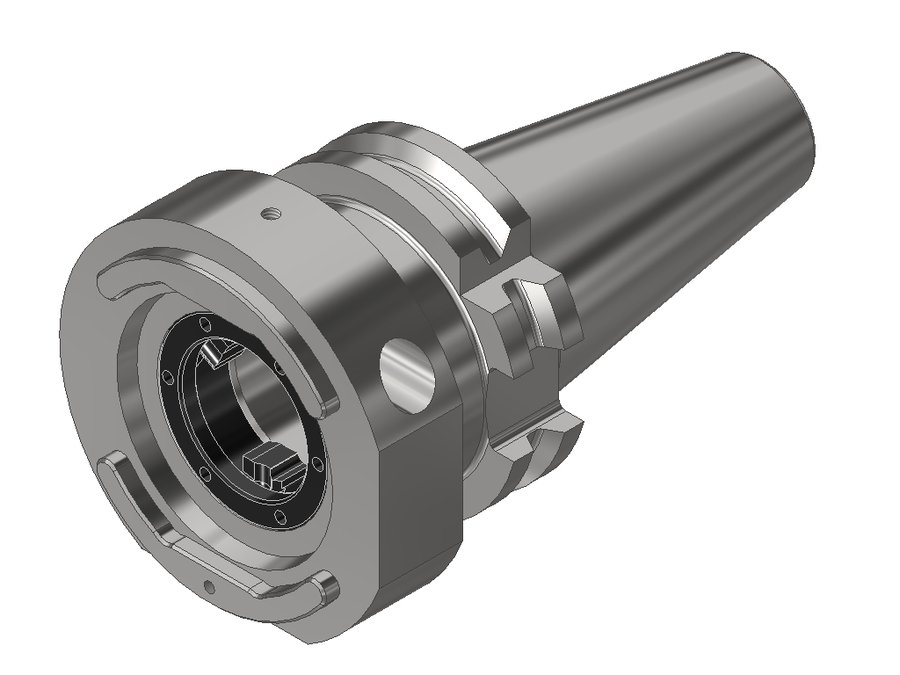

Адаптер для настройки инструмента вне станка EWS 39.SK40VXT3, SK 40, система EWS Varia VXT3
EWS · Адаптеры для настройки инструмента вне станка EWS, присоединение к станку SK · арт. 39.SK40VXT3

Адаптер для настройки инструмента вне станка EWS 39.SK40VXT3, SK 40, система EWS Varia VXT3

Угол выхода0°
Код интерфейса станкаSKG04001195
Код интерфейса инструментаEWC00300395
Исполнениенейтральное
Присоединение к станкуSK40 форма A
Присоединение инструментаEWS Varia VXT3
Масса1,46 кг
Заказной номер EWS234777
Система EWS VariaEWS Varia VXT3
ИсполнениеSK 40, система EWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 39.SK40VXT3 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для настройки инструмента вне станка EWS, присоединение к станку SK — 7 позиций серии, EWS.

АртикулИсполнениеВ список
39.SK40VXT3SK 40, система EWS Varia VXT3Текущая
39.SK50BMT55SK50
39.SK50BMT75SK50
39.SK50V5SK50
39.SK50VXT3SK 50, система EWS Varia VXT3
39.SK50VXT4SK 50, система EWS Varia VXT4
39.SK5040WSK 50, отверстие Ø40 мм

Совместимость

Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 39.SK40VXT3.

Инструмент статический19

  • 19.VXT3B105L28LДержавка для расточных борштанг EWS 19.VXT3B105L28L, система EWS Varia VXT3, рог B105
  • 19.VXT3B105L28RДержавка для расточных борштанг EWS 19.VXT3B105L28R, система EWS Varia VXT3, рог B105
  • 19.VXT306.35L18Державка для расточных борштанг EWS 19.VXT306.35L18, система EWS Varia VXT3, отверстие Ø6,35 мм (1/4")
  • 19.VXT306L18Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
  • 19.VXT308L18Державка для расточных борштанг EWS 19.VXT308L18, система EWS Varia VXT3, отверстие Ø8 мм
  • 19.VXT309.53L20Державка для расточных борштанг EWS 19.VXT309.53L20, система EWS Varia VXT3, отверстие Ø9,53 мм (3/8")
  • 19.VXT310L20Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
  • 19.VXT312.7L20Державка для расточных борштанг EWS 19.VXT312.7L20, система EWS Varia VXT3, отверстие Ø12,7 мм (1/2")
  • 19.VXT312L20Державка для расточных борштанг EWS 19.VXT312L20, система EWS Varia VXT3, отверстие Ø12 мм
  • 19.VXT315.88L20Державка для расточных борштанг EWS 19.VXT315.88L20, система EWS Varia VXT3, отверстие Ø15,88 мм
  • 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
  • 36.VXT3CH20L60X20Державка для расточных борштанг EWS 36.VXT3CH20L60X20, система EWS Varia VXT3, (CH20) для режущей головки Da=20
  • 36.VXT3CH20L82X20Державка для расточных борштанг EWS 36.VXT3CH20L82X20, система EWS Varia VXT3, (CH20) для режущей головки Da=20
  • 36.VXT3CH25L45X25Державка для расточных борштанг EWS 36.VXT3CH25L45X25, система EWS Varia VXT3, (CH25) для режущей головки Da=25
  • 36.VXT3CH25L88X25Державка для расточных борштанг EWS 36.VXT3CH25L88X25, система EWS Varia VXT3, (CH25) для режущей головки Da=25
  • 36.VXT3CH32L45X32Державка для расточных борштанг EWS 36.VXT3CH32L45X32, система EWS Varia VXT3, (CH32) для режущей головки Da=32
  • 36.VXT3CH32L108X32Державка для расточных борштанг EWS 36.VXT3CH32L108X32, система EWS Varia VXT3, (CH32) для режущей головки Da=32
  • 36.VXT3CH40L40X40Державка для расточных борштанг EWS 36.VXT3CH40L40X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40
  • 36.VXT3CH40L112X40Державка для расточных борштанг EWS 36.VXT3CH40L112X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40

Принадлежности и оснастка для настройки инструмента4

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • VXT3-PROMO-SETНабор стартовый Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOНабор стартовый Varia EWS VXT3STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
