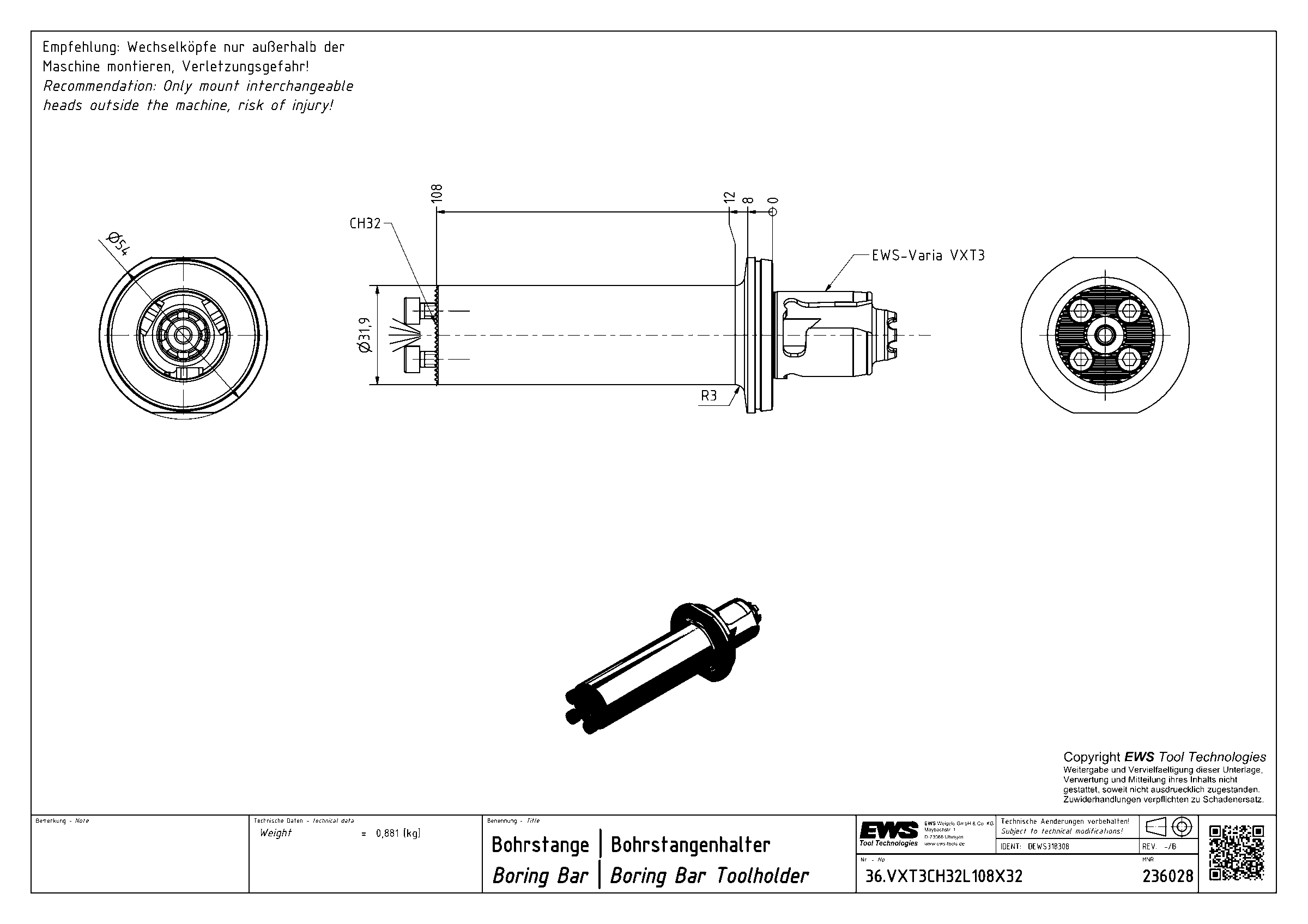

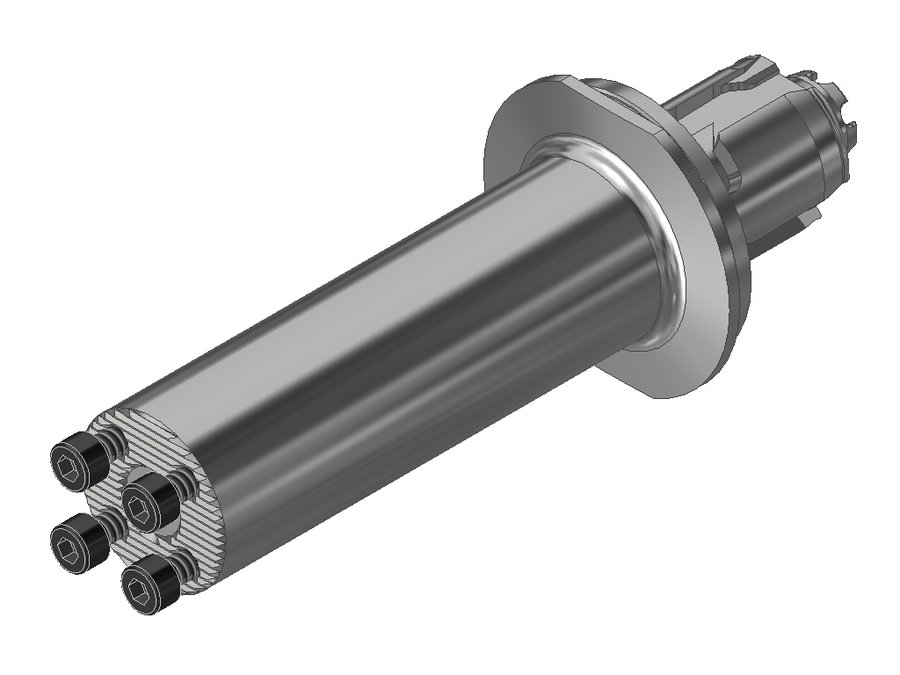

Державка для расточных борштанг EWS 36.VXT3CH32L108X32, EWS - Varia VXT3 - адаптер, (CH32) для режущей головки Da=32
EWS · Державки для расточных борштанг EWS системы EWS Varia · арт. 36.VXT3CH32L108X32

Державка для расточных борштанг EWS 36.VXT3CH32L108X32, EWS - Varia VXT3 - адаптер, (CH32) для режущей головки Da=32

Угол выхода0°
Диаметр корпуса31,9 мм
Код интерфейса станкаEWC00300395
Код интерфейса инструментаCMS03200115
Диаметр буртика54 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT3
Присоединение инструментаCH32
Функциональная длина108 мм
Вылет LPR108 мм
Масса0,881 кг
Общая длина147,85 мм
Заказной номер EWS236028
Система EWS VariaEWS Varia VXT3

Другие типоразмеры серии

Державки для расточных борштанг EWS системы EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.VXT420L2335нейтральноеØ 20.0 (boring bar)-352368,85
36.VXT3CH20L60X2028нейтральноеCH20606099,85
36.VXT3CH20L82X2028нейтральноеCH208282121,85
36.VXT3CH25L45X2528нейтральноеCH25454584,85
36.VXT3CH25L88X2528нейтральноеCH258888127,85
36.VXT3CH32L45X3228нейтральноеCH32454584,85
36.VXT3CH32L108X3228нейтральноеCH32108108147,85Текущая
36.VXT3CH40L40X4028нейтральноеCH40404079,85
36.VXT3CH40L112X4028нейтральноеCH40112112151,85
36.VXT4CH20L60X2035нейтральноеCH206060105,85
36.VXT4CH20L84X2035нейтральноеCH208484129,85
36.VXT4CH25L45X2535нейтральноеCH25454590,85
Показать ещё · всего в серии 39

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 36.VXT3CH32L108X32.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
