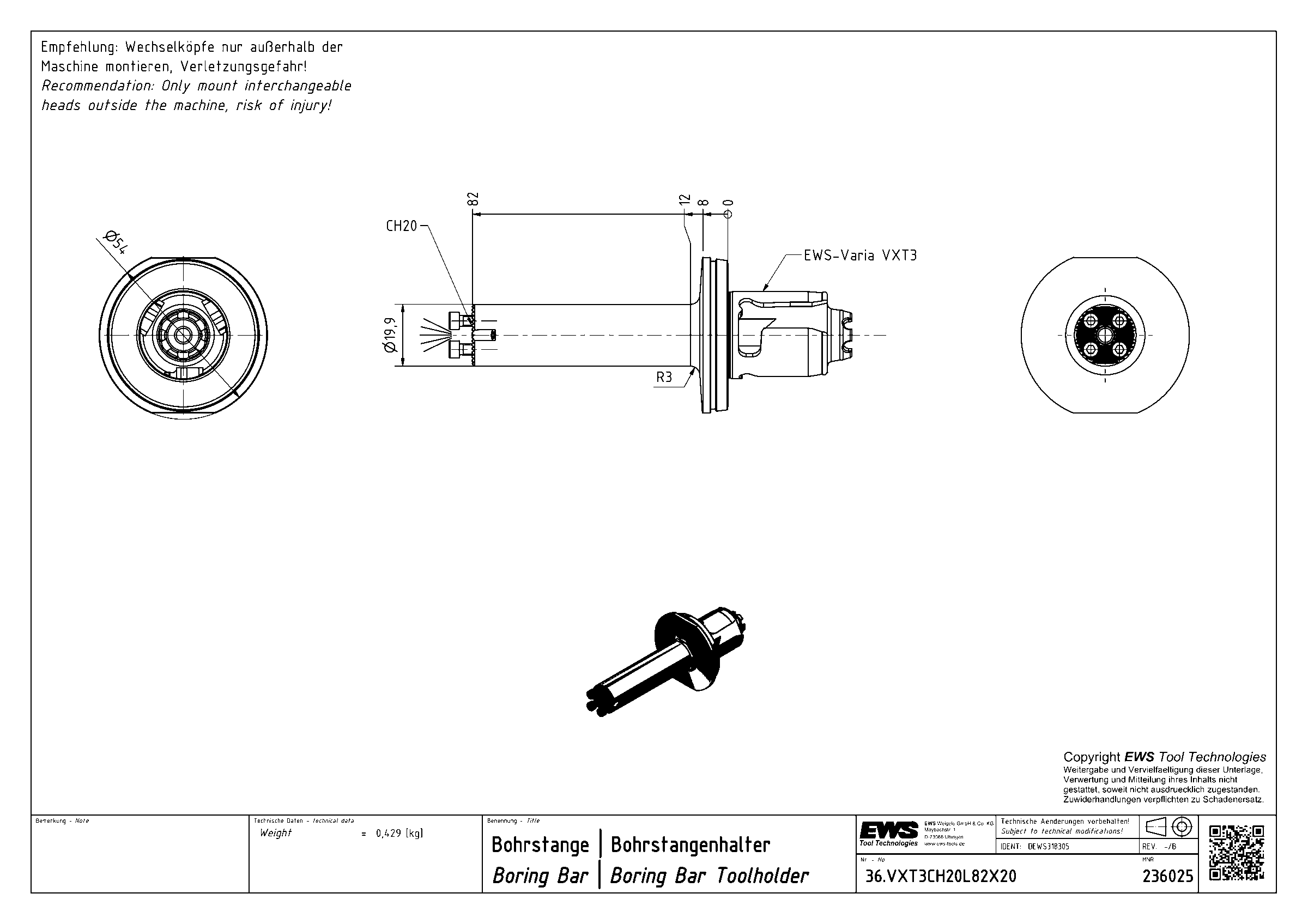

EWS · Державки для расточных борштанг EWS системы EWS Varia · арт. 36.VXT3CH20L82X20

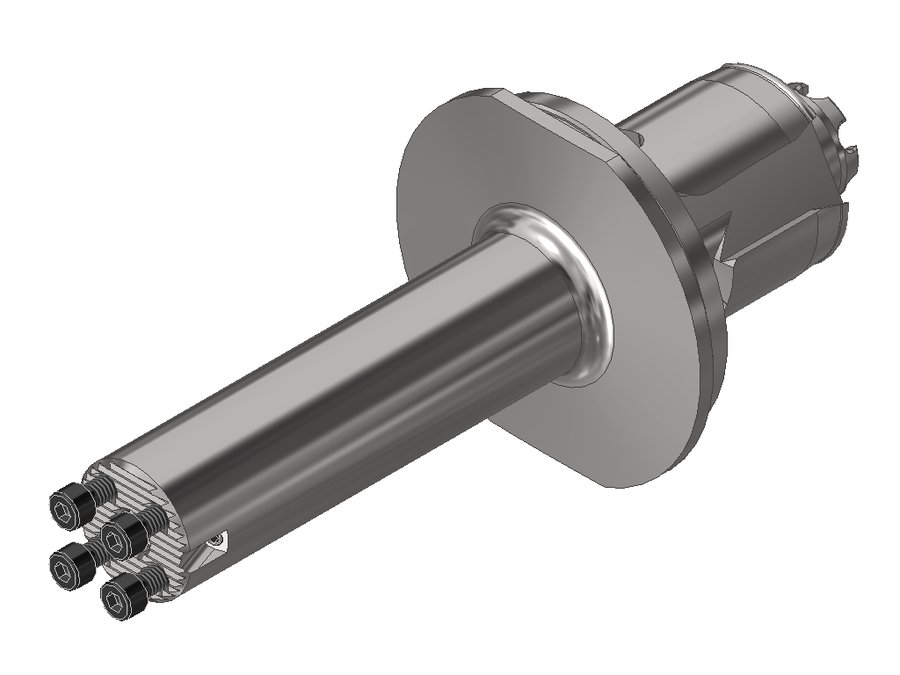

Державка для расточных борштанг EWS 36.VXT3CH20L82X20, EWS - Varia VXT3 - адаптер, (CH20) для режущей головки Da=20
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 19,9 мм |
| Код интерфейса станка | EWC00300395 |
| Код интерфейса инструмента | CMS02000115 |
| Диаметр буртика | 54 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VXT3 |
| Присоединение инструмента | CH20 |
| Функциональная длина | 82 мм |
| Вылет LPR | 82 мм |
| Масса | 0,429 кг |
| Общая длина | 121,85 мм |
| Заказной номер EWS | 236025 |
| Система EWS Varia | EWS Varia VXT3 |
Другие типоразмеры серии
Державки для расточных борштанг EWS системы EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VXT412L20 | 35 | нейтральное | Ø 12.0 (boring bar) | -30 | 20 | 65,85 | |
| 19.VXT415.88L20 | 35 | нейтральное | Boring bar Ø 5/8" | -32 | 20 | 65,85 | |
| 19.VXT416L20 | 35 | нейтральное | Ø 16.0 (boring bar) | -32 | 20 | 65,85 | |
| 19.VXT419.05L23 | 35 | нейтральное | Boring bar Ø 3/4" | -35 | 23 | 68,85 | |
| 19.VXT420L23 | 35 | нейтральное | Ø 20.0 (boring bar) | -35 | 23 | 68,85 | |
| 36.VXT3CH20L60X20 | 28 | нейтральное | CH20 | 60 | 60 | 99,85 | |
| 36.VXT3CH20L82X20 | 28 | нейтральное | CH20 | 82 | 82 | 121,85 | Текущая |
| 36.VXT3CH25L45X25 | 28 | нейтральное | CH25 | 45 | 45 | 84,85 | |
| 36.VXT3CH25L88X25 | 28 | нейтральное | CH25 | 88 | 88 | 127,85 | |
| 36.VXT3CH32L45X32 | 28 | нейтральное | CH32 | 45 | 45 | 84,85 | |
| 36.VXT3CH32L108X32 | 28 | нейтральное | CH32 | 108 | 108 | 147,85 | |
| 36.VXT3CH40L40X40 | 28 | нейтральное | CH40 | 40 | 40 | 79,85 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 36.VXT3CH20L82X20.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100, UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
