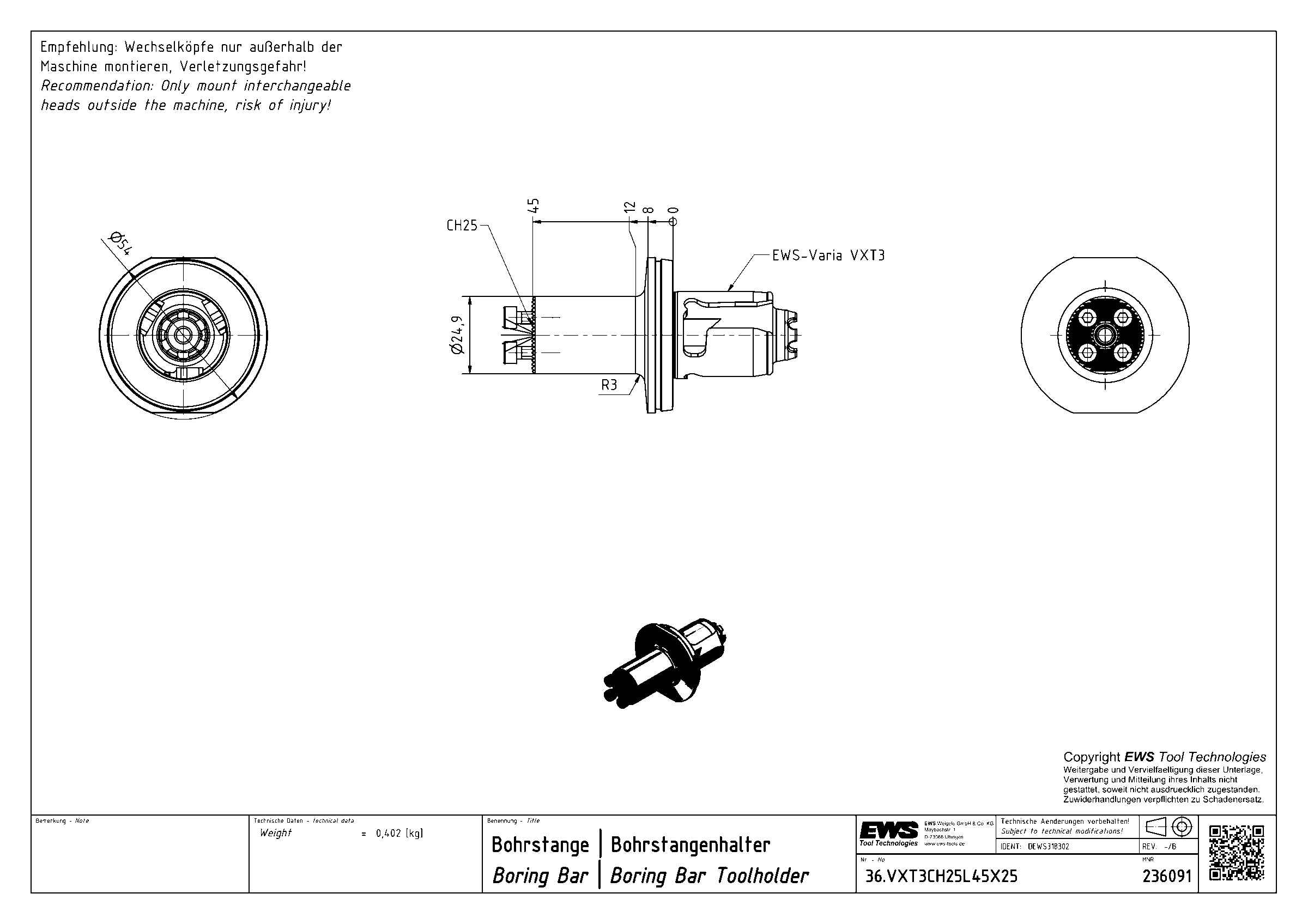

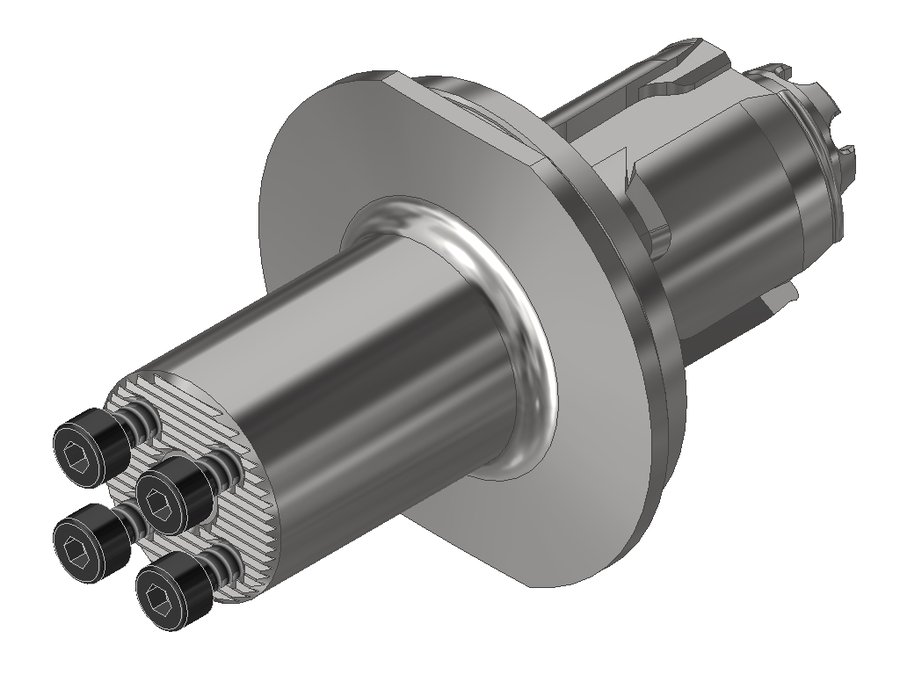

Державка для расточных борштанг EWS 36.VXT3CH25L45X25, система EWS Varia VXT3, (CH25) для режущей головки Da=25
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 24,9 мм |
| Код интерфейса станка | EWC00300395 |
| Код интерфейса инструмента | CMS02500115 |
| Диаметр буртика | 54 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение к станку | EWS Varia VXT3 |
| Присоединение инструмента | CH25 |
| Функциональная длина | 45 мм |
| Вылет LPR | 45 мм |
| Масса | 0,402 кг |
| Общая длина | 84,85 мм |
| Заказной номер EWS | 236091 |
| Система EWS Varia | EWS Varia VXT3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 36.VXT3CH25L45X25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Адаптер CH — модульный
Адаптеры CH предназначены для модульных сменных режущих головок; прецизионно шлифованные зубья обеспечивают точность и повторяемость. Вместо отдельной борштанги под каждую операцию достаточно одной базовой борштанги со сменными головками.
- Соединение с геометрическим и силовым замыканием за счёт прецизионной зубчатости
- Высокая повторяемость позиционирования
- Совместимость с серийными модульными системами режущих головок
- Применение для черновой и чистовой обработки, нарезания резьбы и обработки канавок
- Внутренний подвод СОЖ до 80 бар
Другие типоразмеры серии
Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VXT415.88L20 | 35 | нейтральное | борштанга Ø5/8" | -32 | 20 | 65,85 | |
| 19.VXT416L20 | 35 | нейтральное | борштанга Ø16 | -32 | 20 | 65,85 | |
| 19.VXT419.05L23 | 35 | нейтральное | борштанга Ø3/4" | -35 | 23 | 68,85 | |
| 19.VXT420L23 | 35 | нейтральное | борштанга Ø20 | -35 | 23 | 68,85 | |
| 36.VXT3CH20L60X20 | 28 | нейтральное | CH20 | 60 | 60 | 99,85 | |
| 36.VXT3CH20L82X20 | 28 | нейтральное | CH20 | 82 | 82 | 121,85 | |
| 36.VXT3CH25L45X25 | 28 | нейтральное | CH25 | 45 | 45 | 84,85 | Текущая |
| 36.VXT3CH25L88X25 | 28 | нейтральное | CH25 | 88 | 88 | 127,85 | |
| 36.VXT3CH32L45X32 | 28 | нейтральное | CH32 | 45 | 45 | 84,85 | |
| 36.VXT3CH32L108X32 | 28 | нейтральное | CH32 | 108 | 108 | 147,85 | |
| 36.VXT3CH40L40X40 | 28 | нейтральное | CH40 | 40 | 40 | 79,85 | |
| 36.VXT3CH40L112X40 | 28 | нейтральное | CH40 | 112 | 112 | 151,85 |
