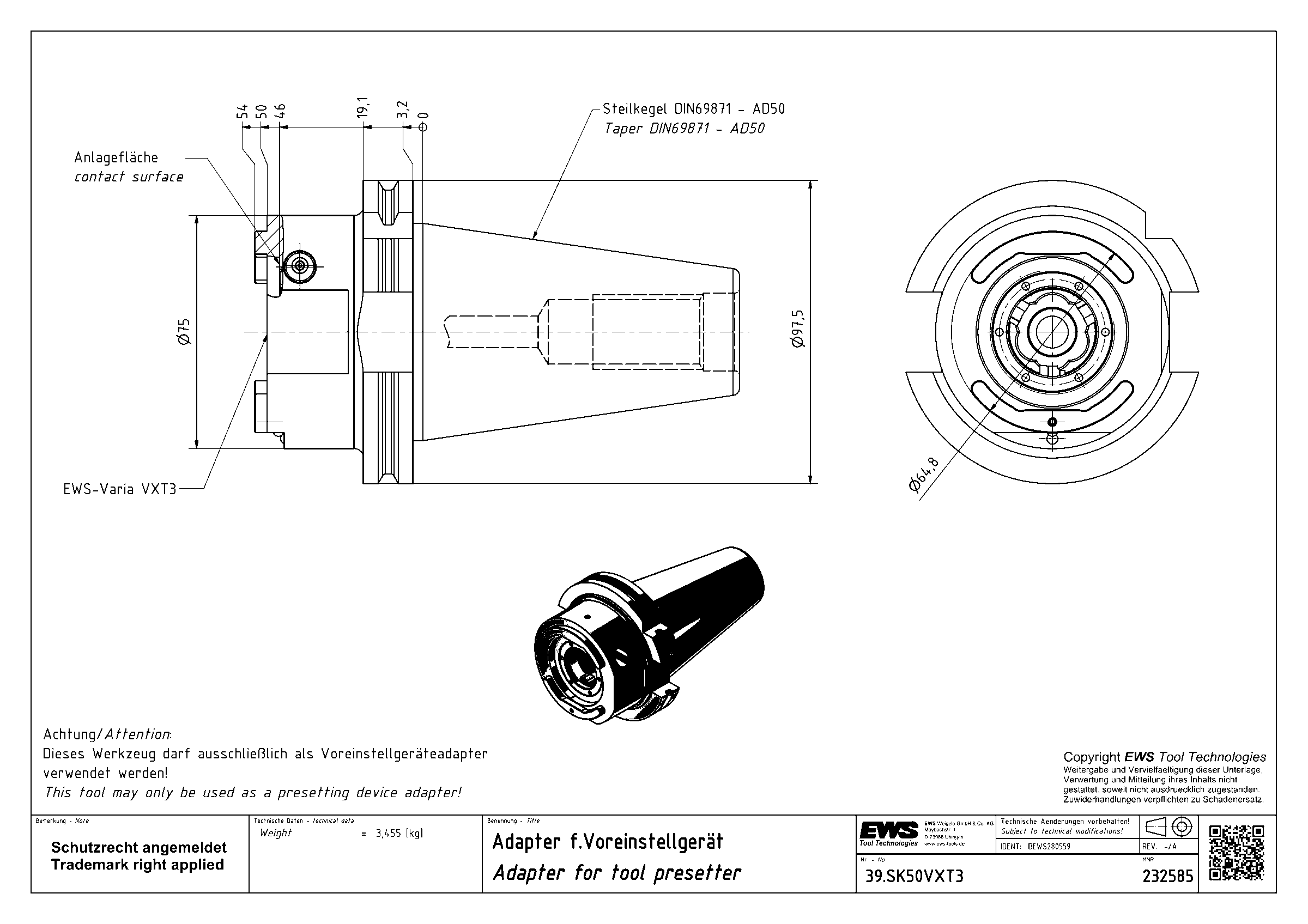

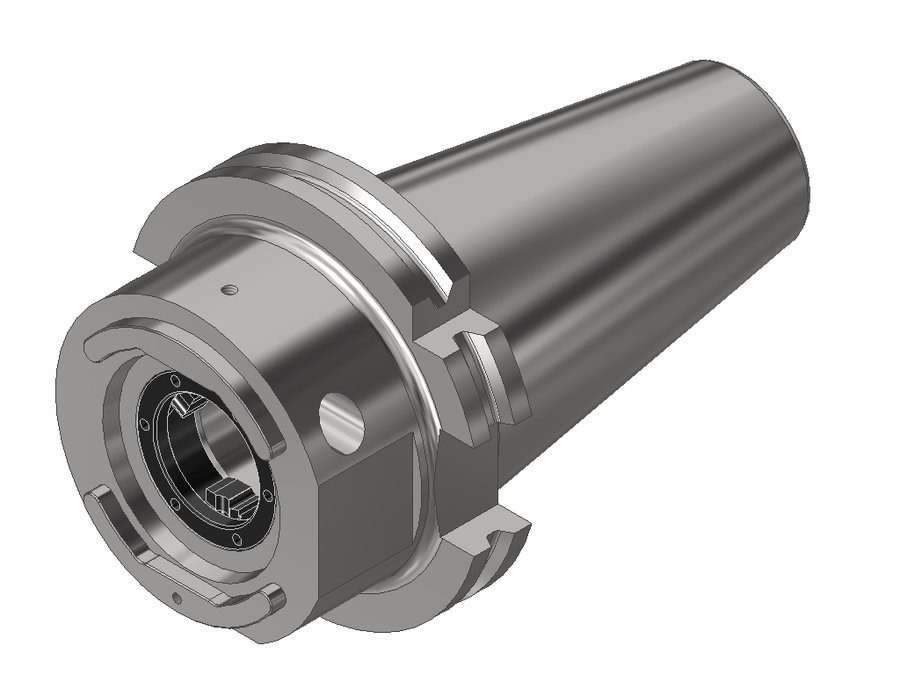

Адаптер для настройки инструмента вне станка EWS 39.SK50VXT3, SK 50, система EWS Varia VXT3
| Угол выхода | 0° |
|---|---|
| Код интерфейса станка | SKG05001195 |
| Код интерфейса инструмента | EWC00300395 |
| Исполнение | нейтральное |
| Присоединение к станку | SK50 форма A |
| Присоединение инструмента | EWS Varia VXT3 |
| Масса | 3,455 кг |
| Заказной номер EWS | 232585 |
| Система EWS Varia | EWS Varia VXT3 |
| Исполнение | SK 50, система EWS Varia VXT3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 39.SK50VXT3 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Адаптеры для настройки инструмента вне станка EWS, присоединение к станку SK — 7 позиций серии, EWS.
| Артикул | Исполнение | В список |
|---|---|---|
| 39.SK40VXT3 | SK 40, система EWS Varia VXT3 | |
| 39.SK50BMT55 | SK50 | |
| 39.SK50BMT75 | SK50 | |
| 39.SK50V5 | SK50 | |
| 39.SK50VXT3 | SK 50, система EWS Varia VXT3 | Текущая |
| 39.SK50VXT4 | SK 50, система EWS Varia VXT4 | |
| 39.SK5040W | SK 50, отверстие Ø40 мм |
Совместимость
Связанные позиции по данным производителя — 24 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 39.SK50VXT3.
Инструмент статический19
- 19.VXT3B105L28LДержавка для расточных борштанг EWS 19.VXT3B105L28L, система EWS Varia VXT3, рог B105
- 19.VXT3B105L28RДержавка для расточных борштанг EWS 19.VXT3B105L28R, система EWS Varia VXT3, рог B105
- 19.VXT306.35L18Державка для расточных борштанг EWS 19.VXT306.35L18, система EWS Varia VXT3, отверстие Ø6,35 мм (1/4")
- 19.VXT306L18Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
- 19.VXT308L18Державка для расточных борштанг EWS 19.VXT308L18, система EWS Varia VXT3, отверстие Ø8 мм
- 19.VXT309.53L20Державка для расточных борштанг EWS 19.VXT309.53L20, система EWS Varia VXT3, отверстие Ø9,53 мм (3/8")
- 19.VXT310L20Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
- 19.VXT312.7L20Державка для расточных борштанг EWS 19.VXT312.7L20, система EWS Varia VXT3, отверстие Ø12,7 мм (1/2")
- 19.VXT312L20Державка для расточных борштанг EWS 19.VXT312L20, система EWS Varia VXT3, отверстие Ø12 мм
- 19.VXT315.88L20Державка для расточных борштанг EWS 19.VXT315.88L20, система EWS Varia VXT3, отверстие Ø15,88 мм
- 19.VXT316L20Державка для расточных борштанг EWS 19.VXT316L20, система EWS Varia VXT3, отверстие Ø16 мм
- 36.VXT3CH20L60X20Державка для расточных борштанг EWS 36.VXT3CH20L60X20, система EWS Varia VXT3, (CH20) для режущей головки Da=20
- 36.VXT3CH20L82X20Державка для расточных борштанг EWS 36.VXT3CH20L82X20, система EWS Varia VXT3, (CH20) для режущей головки Da=20
- 36.VXT3CH25L45X25Державка для расточных борштанг EWS 36.VXT3CH25L45X25, система EWS Varia VXT3, (CH25) для режущей головки Da=25
- 36.VXT3CH25L88X25Державка для расточных борштанг EWS 36.VXT3CH25L88X25, система EWS Varia VXT3, (CH25) для режущей головки Da=25
- 36.VXT3CH32L45X32Державка для расточных борштанг EWS 36.VXT3CH32L45X32, система EWS Varia VXT3, (CH32) для режущей головки Da=32
- 36.VXT3CH32L108X32Державка для расточных борштанг EWS 36.VXT3CH32L108X32, система EWS Varia VXT3, (CH32) для режущей головки Da=32
- 36.VXT3CH40L40X40Державка для расточных борштанг EWS 36.VXT3CH40L40X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40
- 36.VXT3CH40L112X40Державка для расточных борштанг EWS 36.VXT3CH40L112X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- MW-VXT3Приспособление монтажное EWS MW-VXT3
- VXT3-PROMO-SETНабор стартовый Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOНабор стартовый Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5,7 Н·м
