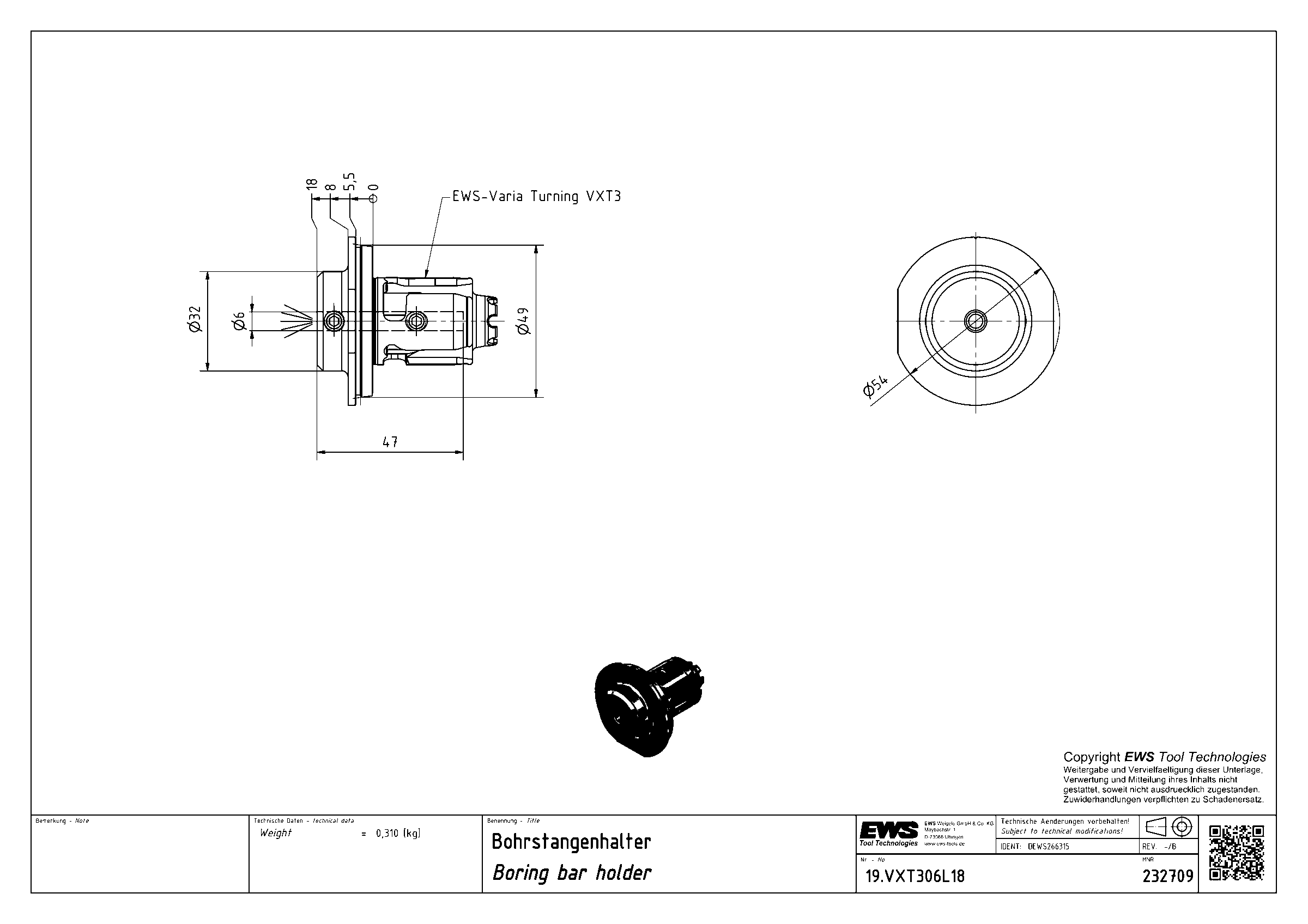

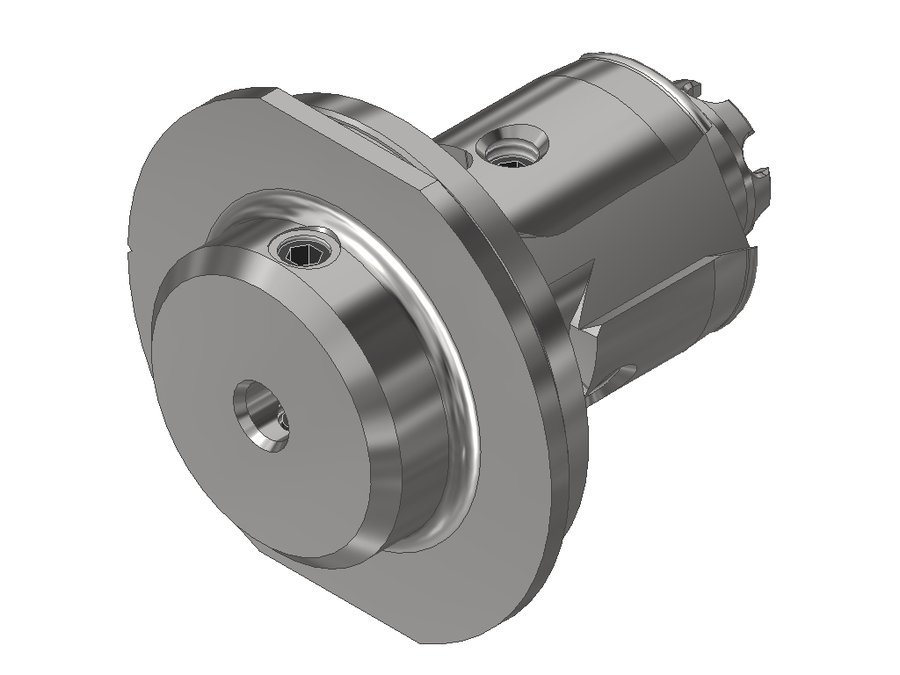

Державка для расточных борштанг EWS 19.VXT306L18, система EWS Varia VXT3, отверстие Ø6 мм
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 32 мм |
| Код интерфейса станка | EWC00300395 |
| Код интерфейса инструмента | ZYL00602215 |
| Диаметр буртика | 50 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | борштанга Ø6 |
| Функциональная длина | -29 мм |
| Вылет LPR | 18 мм |
| Масса | 0,31 кг |
| Общая длина | 57,85 мм |
| Заказной номер EWS | 232709 |
| Система EWS Varia | EWS Varia VXT3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 19.VXT306L18 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXT — быстросменная система для статического внутреннего точения
VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
- Повторяемость при смене ± 0,002 мм
- Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Подходит для стандартной и перевёрнутой установки инструмента
- Адаптеры VX остаются совместимыми
Другие типоразмеры серии
Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Исполнение | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.VX3PG15L29.5 | — | — | powRgrip PG15 | — | — | — | |
| 19.VXT3B105L28L | 28 | левое | — | — | — | — | |
| 19.VXT3B105L28R | 28 | правое | — | — | — | — | |
| 19.VXT306.35L18 | 28 | нейтральное | борштанга Ø1/4" | -29 | 18 | 57,85 | |
| 19.VXT306L18 | 28 | нейтральное | борштанга Ø6 | -29 | 18 | 57,85 | Текущая |
| 19.VXT308L18 | 28 | нейтральное | борштанга Ø8 | -29 | 18 | 57,85 | |
| 19.VXT309.53L20 | 28 | нейтральное | борштанга Ø3/4" | -30 | 20 | 59,85 | |
| 19.VXT310L20 | 28 | нейтральное | борштанга Ø10 | -30 | 20 | 59,85 | |
| 19.VXT312.7L20 | 28 | нейтральное | борштанга Ø1/2" | -30 | 20 | 59,85 | |
| 19.VXT312L20 | 28 | нейтральное | борштанга Ø12 | -30 | 20 | 59,85 | |
| 19.VXT315.88L20 | 28 | нейтральное | борштанга Ø5/8" | -30 | 20 | 59,85 | |
| 19.VXT316L20 | 28 | нейтральное | борштанга Ø16 | -30 | 20 | 59,85 |
