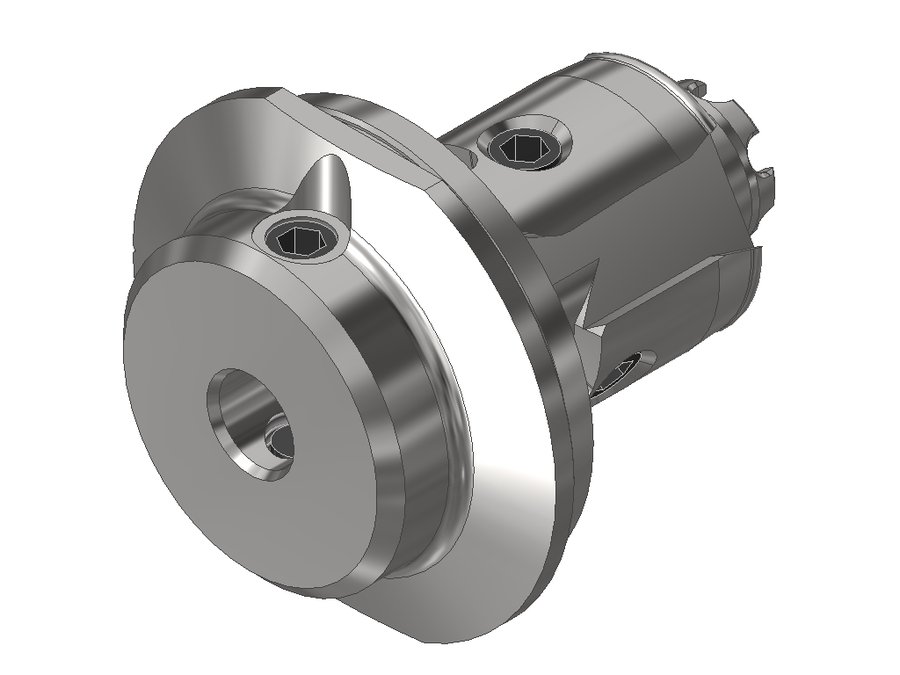

Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм
EWS · Державки для расточных борштанг EWS, система EWS Varia · арт. 19.VXT310L20

Державка для расточных борштанг EWS 19.VXT310L20, система EWS Varia VXT3, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса10 мм
Код интерфейса станкаEWC00300395
Код интерфейса инструментаZYL01002215
Диаметр буртика54 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаборштанга Ø10
Функциональная длина-30 мм
Вылет LPR20 мм
Масса0,331 кг
Общая длина59,85 мм
Заказной номер EWS232707
Система EWS VariaEWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.VXT310L20 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
19.VXT3B105L28L28левое————
19.VXT3B105L28R28правое————
19.VXT306.35L1828нейтральноеборштанга Ø1/4"-291857,85
19.VXT306L1828нейтральноеборштанга Ø6-291857,85
19.VXT308L1828нейтральноеборштанга Ø8-291857,85
19.VXT309.53L2028нейтральноеборштанга Ø3/4"-302059,85
19.VXT310L2028нейтральноеборштанга Ø10-302059,85Текущая
19.VXT312.7L2028нейтральноеборштанга Ø1/2"-302059,85
19.VXT312L2028нейтральноеборштанга Ø12-302059,85
19.VXT315.88L2028нейтральноеборштанга Ø5/8"-302059,85
19.VXT316L2028нейтральноеборштанга Ø16-302059,85
19.VXT406.35L1835нейтральноеборштанга Ø1/4"-291863,85

Совместимость

Связанные позиции по данным производителя — 65 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 19.VXT310L20.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Подходит к позициям

У этих позиций 19.VXT310L20 указан производителем как подходящий.

Инструмент статический57

  • 17.25VXT3DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DE332, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DG200RLW, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFTTF, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3MFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.30VXT3DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTNC65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNC65, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3DTNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNX65, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTOEMX85A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTOEMX85A35, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3G300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDE365A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDTOEMX100A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.BMTVXT3DBMT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT42, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT45X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT45X85, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X70, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X85, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT55X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X100, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBNDДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBND, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DLT2000V16Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DLT2000V16, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DNZX95Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DNZX95, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DTW10X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DTW10X70, BMT, EWS-Varia VXT3
  • 19.25VXT3Адаптер для инструмента EWS 19.25VXT3, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3E332RLZ0Адаптер для инструмента EWS 19.25VXT3E332RLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLVZ0Адаптер для инструмента EWS 19.25VXT3G200RLVZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLWZ0Адаптер для инструмента EWS 19.25VXT3G200RLWZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLTFLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLTFLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.30VXT3Адаптер для инструмента EWS 19.30VXT3, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3CTXRLZ0Адаптер для инструмента EWS 19.30VXT3CTXRLZ0, хвостовик Ø30, EWS-Varia VXT3
  • 19.30VXT3G300RLWZ0Адаптер для инструмента EWS 19.30VXT3G300RLWZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLFEZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLFEZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFLZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFLZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFRZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFRZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLZ0, хвостовик Ø30, система EWS Varia VXT3

Показаны первые 40 из 57. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

  • 39.SK40VXT3Адаптер для настройки инструмента вне станка EWS 39.SK40VXT3, SK 40, система EWS Varia VXT3
  • 39.SK50VXT3Адаптер для настройки инструмента вне станка EWS 39.SK50VXT3, SK 50, система EWS Varia VXT3

Документы по позиции

Для этой позиции документы пока не привязаны.
