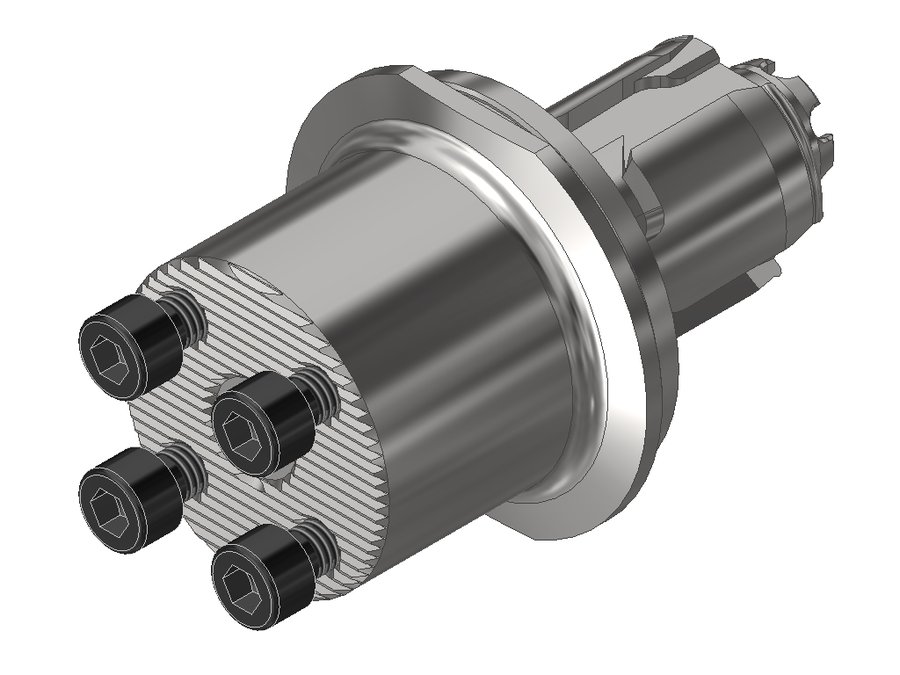

Державка для расточных борштанг EWS 36.VXT3CH40L40X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40
EWS · Державки для расточных борштанг EWS, система EWS Varia · арт. 36.VXT3CH40L40X40

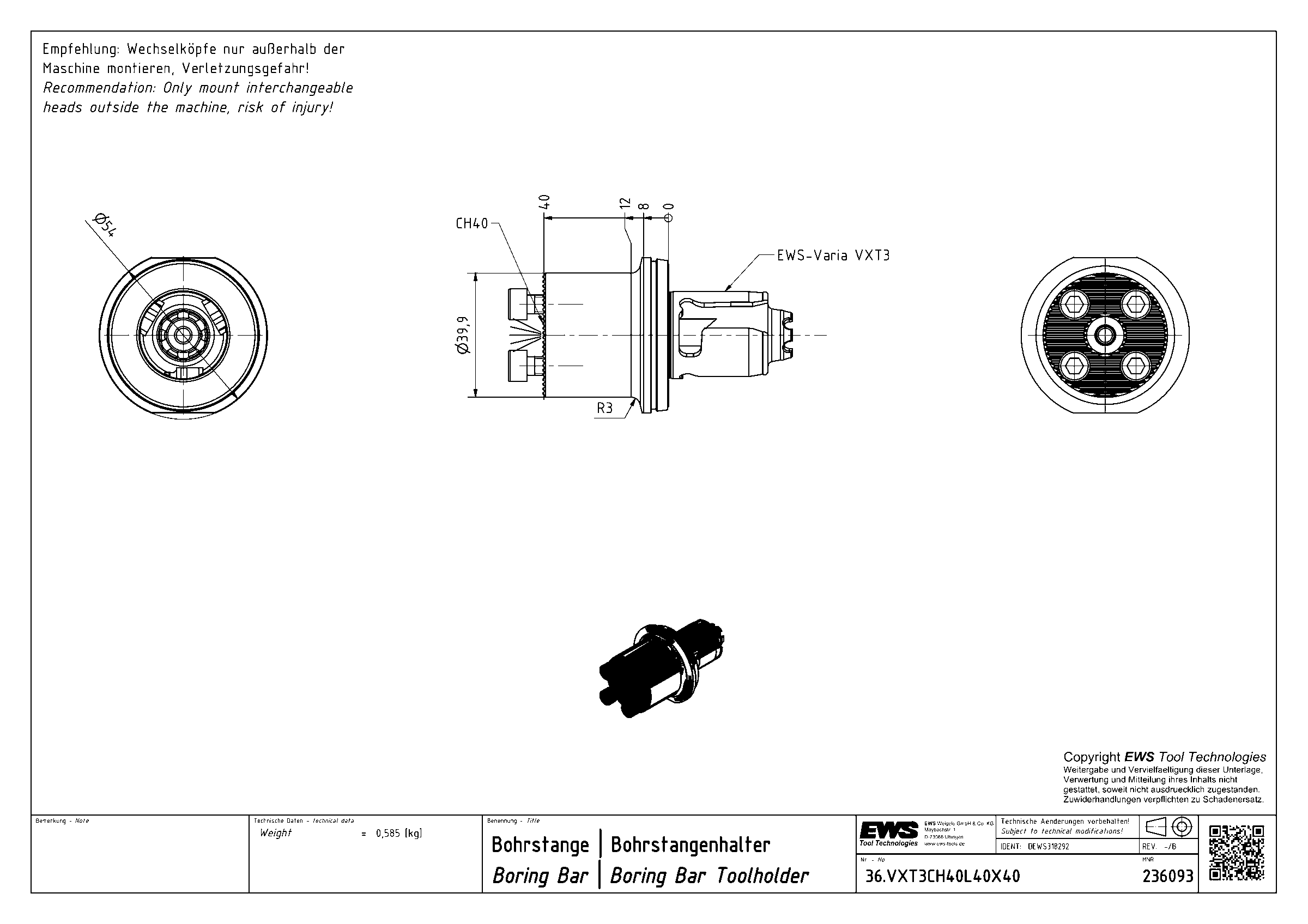

Державка для расточных борштанг EWS 36.VXT3CH40L40X40, система EWS Varia VXT3, (CH40) для режущей головки Da=40

Угол выхода0°
Диаметр корпуса39,9 мм
Код интерфейса станкаEWC00300395
Код интерфейса инструментаCMS04000115
Диаметр буртика54 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXT3
Присоединение инструментаCH40
Функциональная длина40 мм
Вылет LPR40 мм
Масса0,585 кг
Общая длина79,85 мм
Заказной номер EWS236093
Система EWS VariaEWS Varia VXT3

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 36.VXT3CH40L40X40 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

EWS.Varia VXT — быстросменная система для статического внутреннего точения

VXT — токарная версия EWS.Varia, разработанная на основе системы VX для статического внутреннего точения. Компактная конструкция для малых длин зажима, высокая жёсткость за счёт запатентованного Double-Cone Flex.

  • Смена инструмента менее чем за 20 секунд, управление одной рукой
  • Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
  • Передача крутящего момента через две наружные лыски: воспринимает силы резания и сохраняет высоту центров
  • Повторяемость при смене ± 0,002 мм
  • Передаваемый крутящий момент: VXT3 160 Н·м, VXT4 200 Н·м
  • Внутренний подвод СОЖ до 100 бар
  • Защита от неправильной установки
  • Подходит для стандартной и перевёрнутой установки инструмента
  • Адаптеры VX остаются совместимыми

Адаптер CH — модульный

Адаптеры CH предназначены для модульных сменных режущих головок; прецизионно шлифованные зубья обеспечивают точность и повторяемость. Вместо отдельной борштанги под каждую операцию достаточно одной базовой борштанги со сменными головками.

  • Соединение с геометрическим и силовым замыканием за счёт прецизионной зубчатости
  • Высокая повторяемость позиционирования
  • Совместимость с серийными модульными системами режущих головок
  • Применение для черновой и чистовой обработки, нарезания резьбы и обработки канавок
  • Внутренний подвод СОЖ до 80 бар

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки для расточных борштанг EWS, система EWS Varia — 39 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммИсполнениеПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
36.VXT3CH20L60X2028нейтральноеCH20606099,85
36.VXT3CH20L82X2028нейтральноеCH208282121,85
36.VXT3CH25L45X2528нейтральноеCH25454584,85
36.VXT3CH25L88X2528нейтральноеCH258888127,85
36.VXT3CH32L45X3228нейтральноеCH32454584,85
36.VXT3CH32L108X3228нейтральноеCH32108108147,85
36.VXT3CH40L40X4028нейтральноеCH40404079,85Текущая
36.VXT3CH40L112X4028нейтральноеCH40112112151,85
36.VXT4CH20L60X2035нейтральноеCH206060105,85
36.VXT4CH20L84X2035нейтральноеCH208484129,85
36.VXT4CH25L45X2535нейтральноеCH25454590,85
36.VXT4CH25L102X2535нейтральноеCH25102102147,85

Совместимость

Связанные позиции по данным производителя — 65 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 36.VXT3CH40L40X40.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
  • MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
  • MW-VXT3Приспособление монтажное EWS MW-VXT3
  • TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3

Подходит к позициям

У этих позиций 36.VXT3CH40L40X40 указан производителем как подходящий.

Инструмент статический57

  • 17.25VXT3DE332Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DE332, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DG200RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DG200RLW, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3DMFTTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3DMFTTF, хвостовик Ø25, система EWS Varia VXT3
  • 17.25VXT3MFTДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.25VXT3MFT, хвостовик Ø25, система EWS Varia VXT3
  • 17.30VXT3DCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DG300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DG300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTNC65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNC65, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3DTNX65Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTNX65, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3DTOEMX85A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3DTOEMX85A35, хвостовик Ø30, EWS-Varia VXT3
  • 17.30VXT3G300RLVДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLV, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3G300RLWДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3G300RLW, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTX, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDCTXTFДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTXTF, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDE365A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDE365A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.30VXT3LDTOEMX100A35Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDTOEMX100A35, хвостовик Ø30, система EWS Varia VXT3
  • 17.BMTVXT3DBMT42Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT42, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT45X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT45X85, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X70, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBMT55X85Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X85, BMT, EWS-Varia VXT3
  • 17.BMTVXT3DBMT55X100Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBMT55X100, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DBNDДержавка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DBND, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DLT2000V16Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DLT2000V16, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DNZX95Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DNZX95, BMT, система EWS Varia VXT3
  • 17.BMTVXT3DTW10X70Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMTVXT3DTW10X70, BMT, EWS-Varia VXT3
  • 19.25VXT3Адаптер для инструмента EWS 19.25VXT3, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3E332RLZ0Адаптер для инструмента EWS 19.25VXT3E332RLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLVZ0Адаптер для инструмента EWS 19.25VXT3G200RLVZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3G200RLWZ0Адаптер для инструмента EWS 19.25VXT3G200RLWZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLTFLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLTFLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.25VXT3MFTRLZ0Адаптер для инструмента EWS 19.25VXT3MFTRLZ0, хвостовик Ø25, система EWS Varia VXT3
  • 19.30VXT3Адаптер для инструмента EWS 19.30VXT3, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3CTXRLZ0Адаптер для инструмента EWS 19.30VXT3CTXRLZ0, хвостовик Ø30, EWS-Varia VXT3
  • 19.30VXT3G300RLWZ0Адаптер для инструмента EWS 19.30VXT3G300RLWZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLFEZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLFEZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFLZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFLZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLTFRZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLTFRZ0, хвостовик Ø30, система EWS Varia VXT3
  • 19.30VXT3LCTXRLZ0Адаптер для инструмента EWS 19.30VXT3LCTXRLZ0, хвостовик Ø30, система EWS Varia VXT3

Показаны первые 40 из 57. Остальные — в разделе Инструмент статический.

Адаптеры с хвостовиком по DIN 698712

  • 39.SK40VXT3Адаптер для настройки инструмента вне станка EWS 39.SK40VXT3, SK 40, система EWS Varia VXT3
  • 39.SK50VXT3Адаптер для настройки инструмента вне станка EWS 39.SK50VXT3, SK 50, система EWS Varia VXT3
